Potentialausgleich

Klemmen

14
1
+
–

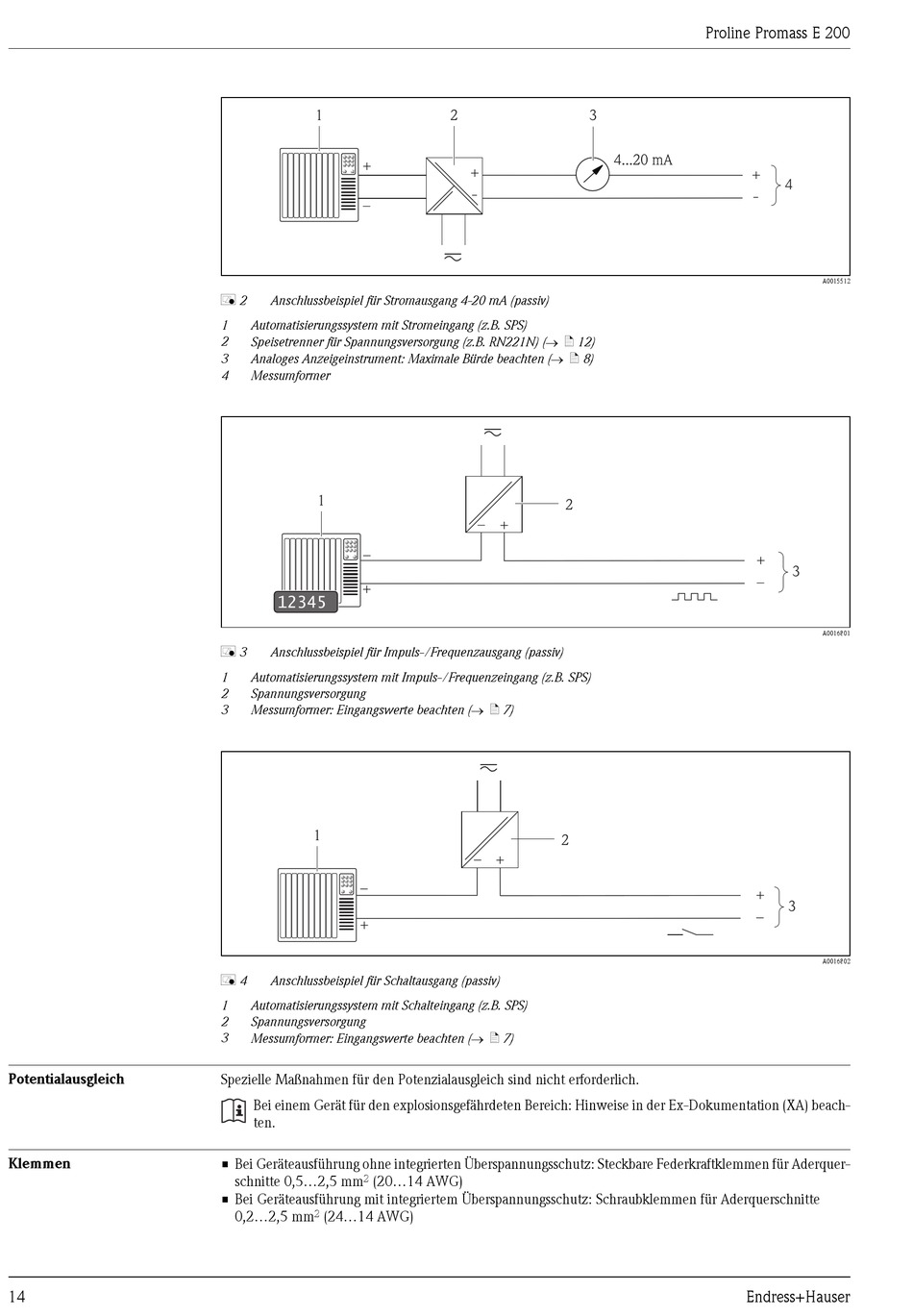

å 2 Anschlussbeispiel für Stromausgang 4-20 mA (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 12)
3
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 8)
4 Messumformer
1
_
+
12345
å 3 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3
Messumformer: Eingangswerte beachten (® ä 7)
1
_
+
å 4 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten (® ä 7)
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA) beach-
ten.
• Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraftklemmen für Aderquer-
schnitte 0,5...2,5 mm 2 (20...14 AWG)
• Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquerschnitte
2
0,2...2,5 mm (24...14 AWG)
2
3
4...20 mA
+
-
2
– +
2
_
+
Proline Promass E 200
+
4
-
A0015512
+
3
–
A0016801
+
3
_
A0016802
