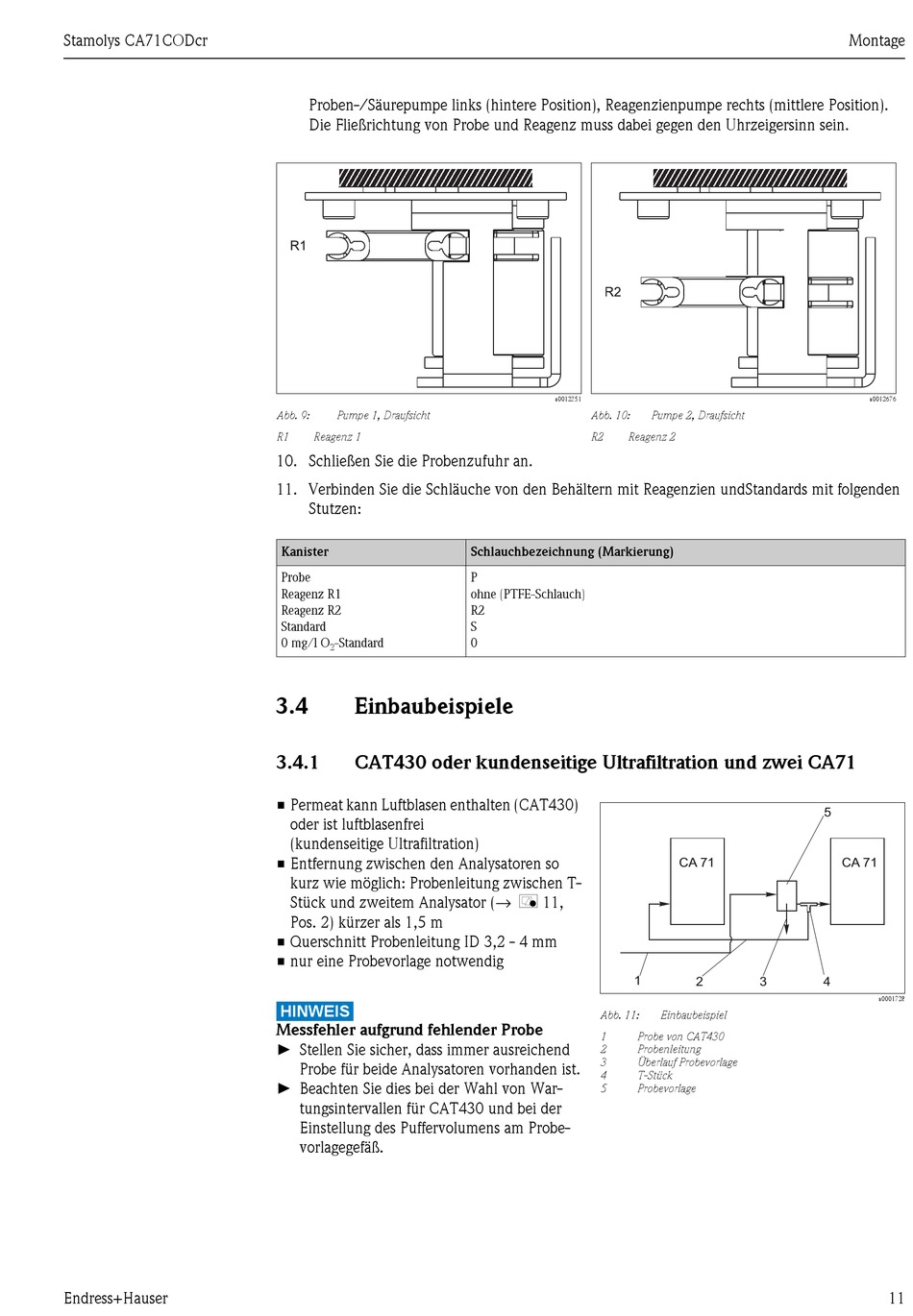

Proben-/Säurepumpe links (hintere Position), Reagenzienpumpe rechts (mittlere Position).
Die Fließrichtung von Probe und Reagenz muss dabei gegen den Uhrzeigersinn sein.
Abb. 9: Pumpe 1, Draufsicht
R1 Reagenz 1
10. Schließen Sie die Probenzufuhr an.
11. Verbinden Sie die Schläuche von den Behältern mit Reagenzien undStandards mit folgenden
Stutzen:
Kanister
Probe
Reagenz R1
Reagenz R2
Standard
0 mg/l O -Standard
2
3.4

Einbaubeispiele

3.4.1 CAT430 oder kundenseitige Ultrafiltration und zwei CA71
• Permeat kann Luftblasen enthalten (CAT430)
oder ist luftblasenfrei
(kundenseitige Ultrafiltration)
• Entfernung zwischen den Analysatoren so
kurz wie möglich: Probenleitung zwischen T-
Stück und zweitem Analysator (→ å 11,
Pos. 2) kürzer als 1,5 m
• Querschnitt Probenleitung ID 3,2 - 4 mm
• nur eine Probevorlage notwendig
HINWEIS
Messfehler aufgrund fehlender Probe
► Stellen Sie sicher, dass immer ausreichend
Probe für beide Analysatoren vorhanden ist.
► Beachten Sie dies bei der Wahl von War-
tungsintervallen für CAT430 und bei der
Einstellung des Puffervolumens am Probe-
vorlagegefäß.
a0012351
Abb. 10:
R2 Reagenz 2
Schlauchbezeichnung (Markierung)
P
ohne (PTFE-Schlauch)
R2
S
0
1
Abb. 11:
1 Probe von CAT430
2 Probenleitung
3 Überlauf Probevorlage
4 T-Stück
5 Probevorlage
Pumpe 2, Draufsicht
CA 71
2 3
Einbaubeispiel
Montage
a0012676
5
CA 71
4
a0001728
11
