Montage
12
3.4.2 Stamoclean CAT221
Eine vollständige Messeinrichtung besteht aus:
• einem Filtersystem CAT221
• einem Vorlagegefäß (optional)
• einem Analysator CA71XX
• einer Probenpumpe bzw. Probenzufuhr unter Druck
• einem Kompressor bzw. Druckluftleitung
Optional: Nitrat- oder SAK-Sensor (CNS70/CSS70) mit Durchflussarmatur
7 6

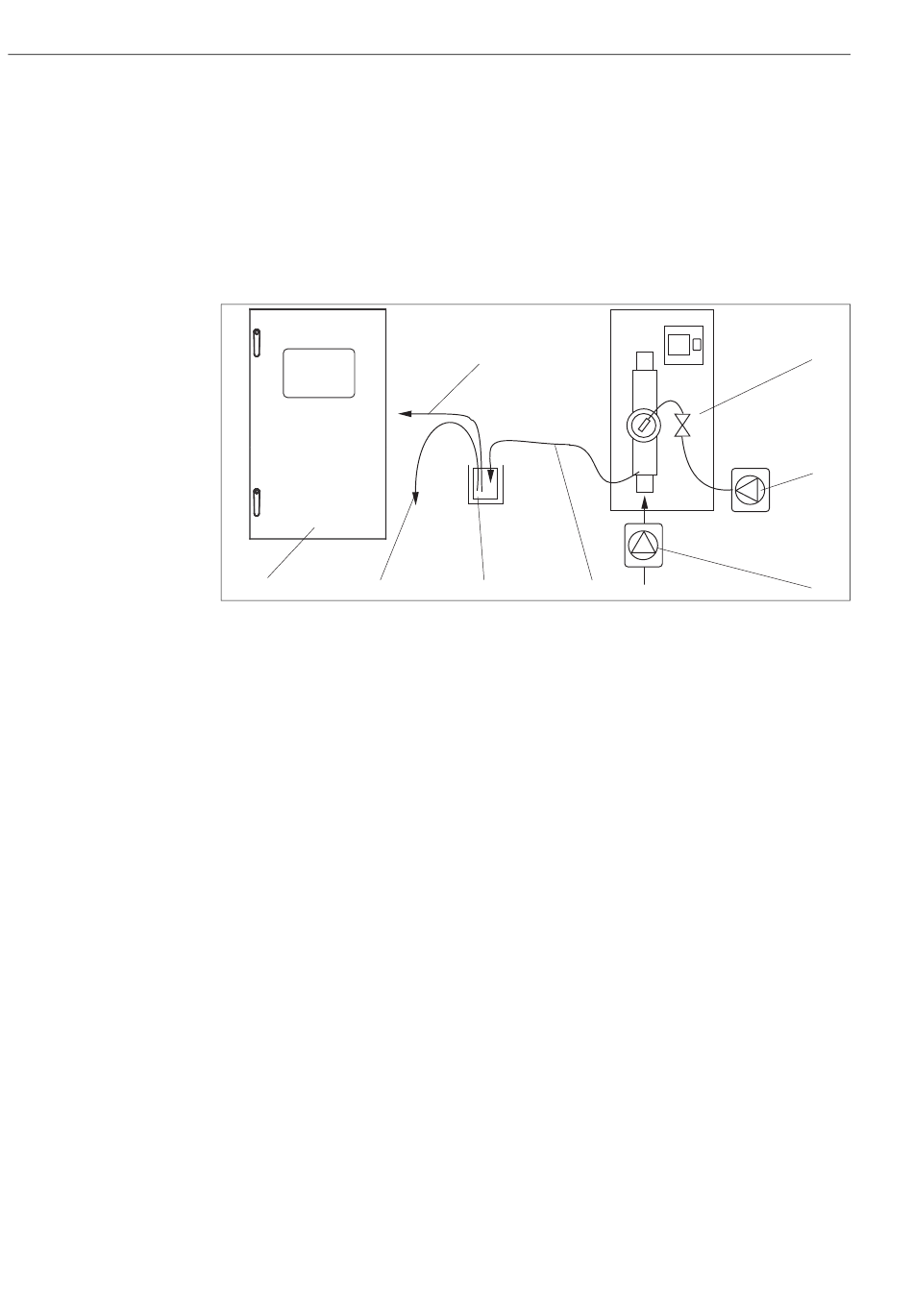

Abb. 12: Vollständige Messeinrichtung
1 Rückspülbarer Filter
2 Kompressor oder Druckluftleitung
3 Probenpumpe oder Probenzufuhr unter Druck
4 Filtratausgang
3.5

Einbaukontrolle

• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftaufwand entfernen lassen.
• Überprüfen Sie alle Schläuche auf Beschädigungen.
8
5 4
5 Vorlagegefäß (optional)
6 Überlauf
7 Analysator
8 Probenleitung zum Analysator
Stamolys CA71CODcr
1
2
3
a0013925
