Verdrahtung
16

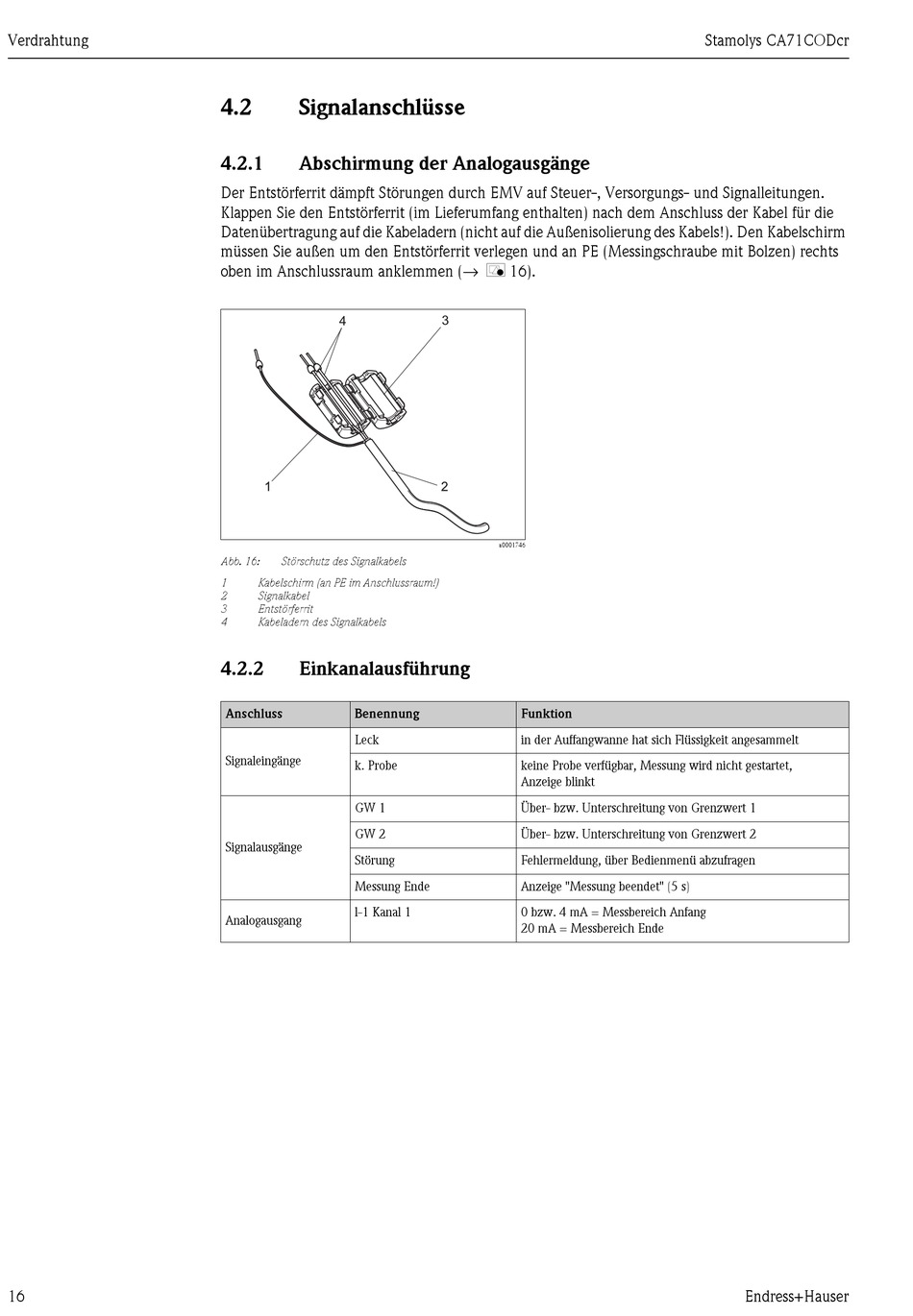

4.2 Signalanschlüsse
4.2.1 Abschirmung der Analogausgänge
Der Entstörferrit dämpft Störungen durch EMV auf Steuer-, Versorgungs- und Signalleitungen.
Klappen Sie den Entstörferrit (im Lieferumfang enthalten) nach dem Anschluss der Kabel für die
Datenübertragung auf die Kabeladern (nicht auf die Außenisolierung des Kabels!). Den Kabelschirm
müssen Sie außen um den Entstörferrit verlegen und an PE (Messingschraube mit Bolzen) rechts
oben im Anschlussraum anklemmen (→ å 16).
4
Abb. 16: Störschutz des Signalkabels
1 Kabelschirm (an PE im Anschlussraum!)
2 Signalkabel
3 Entstörferrit
4 Kabeladern des Signalkabels
4.2.2 Einkanalausführung
Anschluss Benennung
Leck
Signaleingänge
k. Probe
GW 1
GW 2
Signalausgänge
Störung
Messung Ende
l-1 Kanal 1
Analogausgang
3
a0001746
Funktion
in der Auffangwanne hat sich Flüssigkeit angesammelt
keine Probe verfügbar, Messung wird nicht gestartet,
Anzeige blinkt
Über- bzw. Unterschreitung von Grenzwert 1
Über- bzw. Unterschreitung von Grenzwert 2
Fehlermeldung, über Bedienmenü abzufragen
Anzeige "Messung beendet" (5 s)
0 bzw. 4 mA = Messbereich Anfang
20 mA = Messbereich Ende
