Stamolys CA71CODcr
Endress+Hauser
5

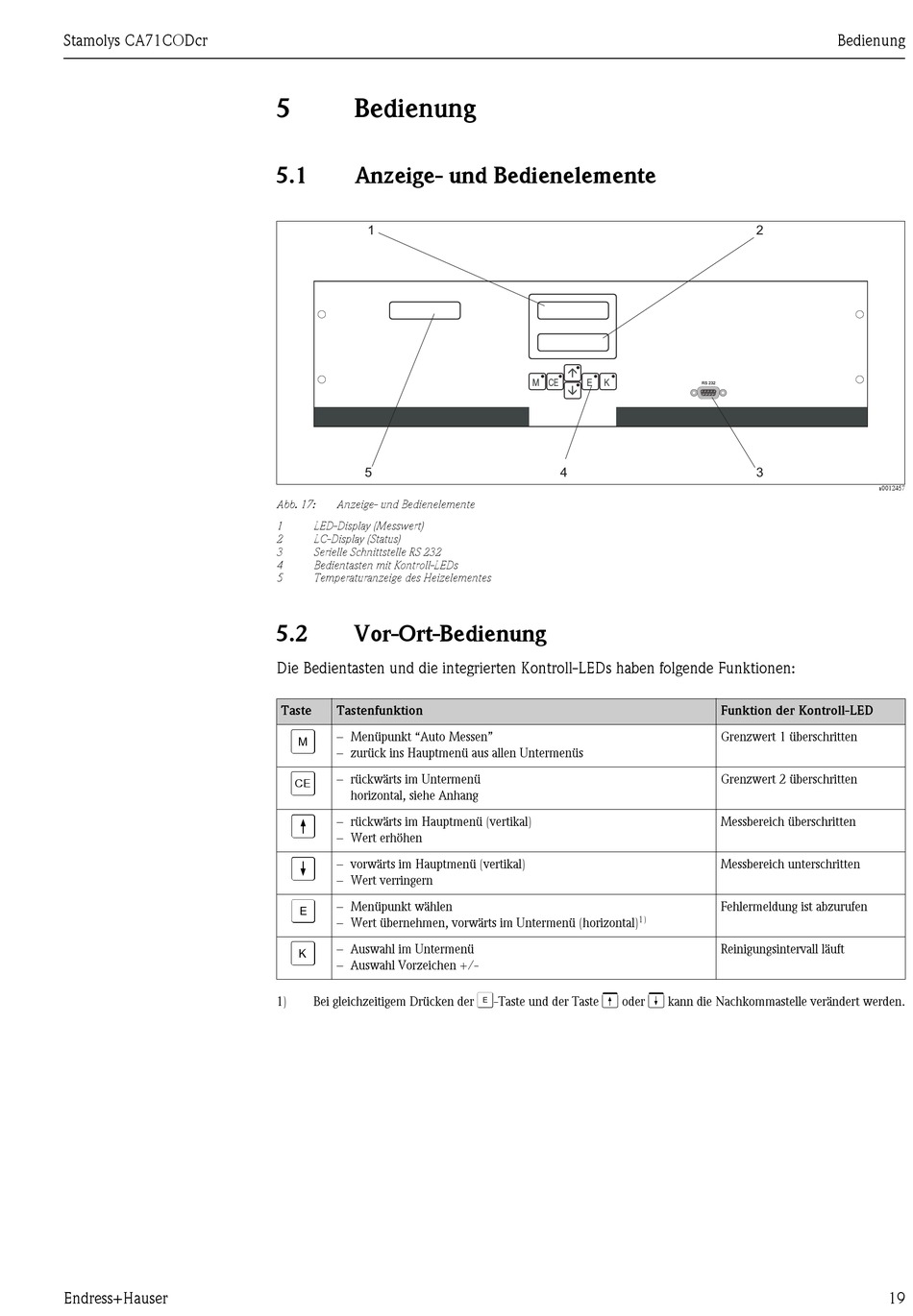

Bedienung

5.1

Anzeige- und Bedienelemente

1
5
Abb. 17: Anzeige- und Bedienelemente
1 LED-Display (Messwert)
2 LC-Display (Status)
3 Serielle Schnittstelle RS 232
4 Bedientasten mit Kontroll-LEDs
5 Temperaturanzeige des Heizelementes
5.2

Vor-Ort-Bedienung

Die Bedientasten und die integrierten Kontroll-LEDs haben folgende Funktionen:
Taste Tastenfunktion
H
– Menüpunkt "Auto Messen"
– zurück ins Hauptmenü aus allen Untermenüs
K
– rückwärts im Untermenü
horizontal, siehe Anhang
V
– rückwärts im Hauptmenü (vertikal)
– Wert erhöhen
W
– vorwärts im Hauptmenü (vertikal)
– Wert verringern
F
– Menüpunkt wählen
– Wert übernehmen, vorwärts im Untermenü (horizontal)
J
– Auswahl im Untermenü
– Auswahl Vorzeichen +/-
1) Bei gleichzeitigem Drücken der
M CE E K
4
1)
F V W
-Taste und der Taste oder
Bedienung
2
RS 232
3
Funktion der Kontroll-LED
Grenzwert 1 überschritten
Grenzwert 2 überschritten
Messbereich überschritten
Messbereich unterschritten
Fehlermeldung ist abzurufen
Reinigungsintervall läuft
kann die Nachkommastelle verändert werden.
a0012457
19
