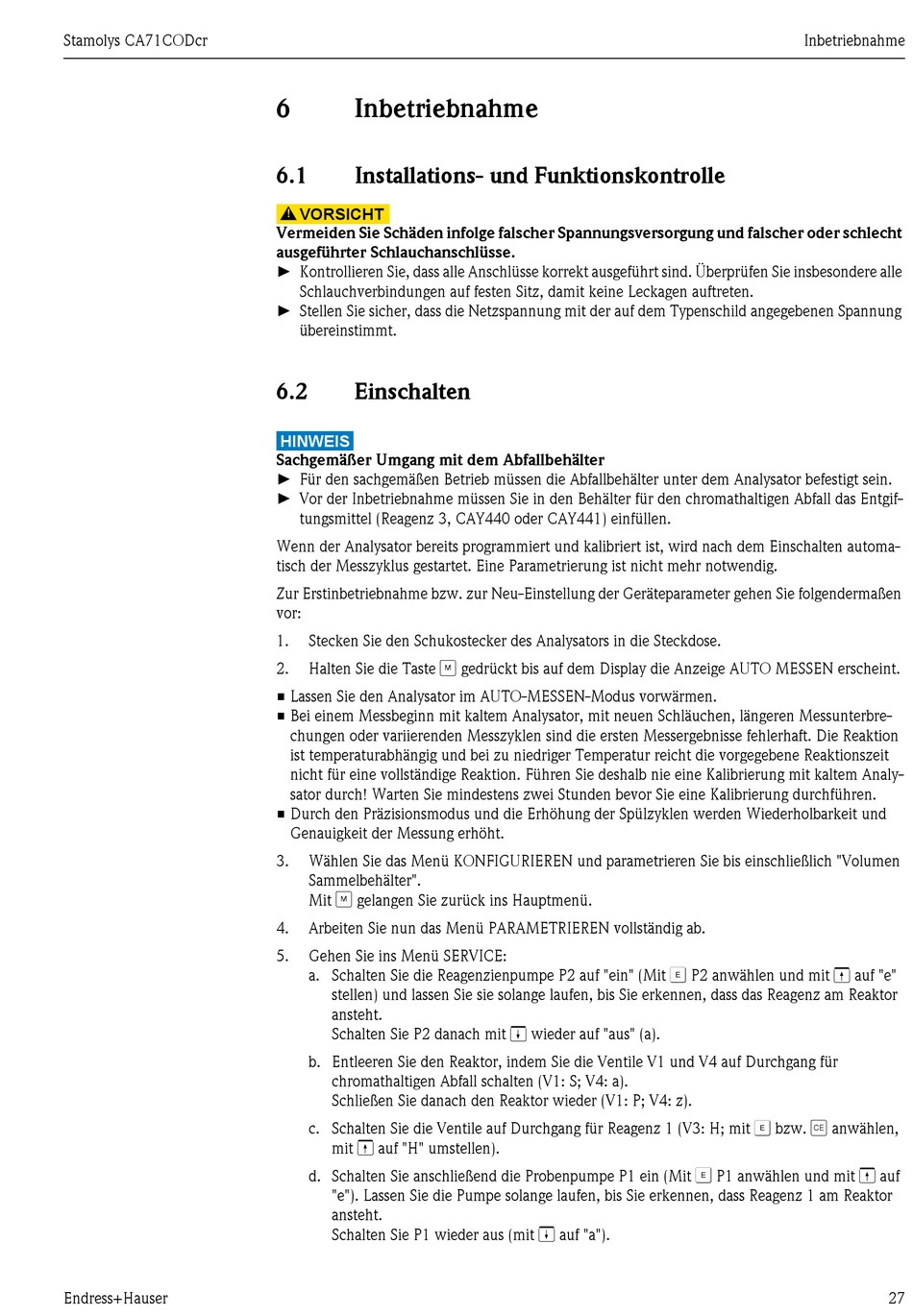

Inbetriebnahme; Installations- Und Funktionskontrolle; Einschalten - Endress+Hauser Stamolys CA71CODcr Betriebsanleitung

Stamolys CA71CODcr
Endress+Hauser
6

Inbetriebnahme

6.1

Installations- und Funktionskontrolle

VORSICHT
!
Vermeiden Sie Schäden infolge falscher Spannungsversorgung und falscher oder schlecht
ausgeführter Schlauchanschlüsse.
► Kontrollieren Sie, dass alle Anschlüsse korrekt ausgeführt sind. Überprüfen Sie insbesondere alle
Schlauchverbindungen auf festen Sitz, damit keine Leckagen auftreten.
► Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung
übereinstimmt.
6.2

Einschalten

HINWEIS
Sachgemäßer Umgang mit dem Abfallbehälter
► Für den sachgemäßen Betrieb müssen die Abfallbehälter unter dem Analysator befestigt sein.
► Vor der Inbetriebnahme müssen Sie in den Behälter für den chromathaltigen Abfall das Entgif-
tungsmittel (Reagenz 3, CAY440 oder CAY441) einfüllen.
Wenn der Analysator bereits programmiert und kalibriert ist, wird nach dem Einschalten automa-
tisch der Messzyklus gestartet. Eine Parametrierung ist nicht mehr notwendig.
Zur Erstinbetriebnahme bzw. zur Neu-Einstellung der Geräteparameter gehen Sie folgendermaßen
vor:
1. Stecken Sie den Schukostecker des Analysators in die Steckdose.
H
2. Halten Sie die Taste
• Lassen Sie den Analysator im AUTO-MESSEN-Modus vorwärmen.
• Bei einem Messbeginn mit kaltem Analysator, mit neuen Schläuchen, längeren Messunterbre-
chungen oder variierenden Messzyklen sind die ersten Messergebnisse fehlerhaft. Die Reaktion
ist temperaturabhängig und bei zu niedriger Temperatur reicht die vorgegebene Reaktionszeit
nicht für eine vollständige Reaktion. Führen Sie deshalb nie eine Kalibrierung mit kaltem Analy-
sator durch! Warten Sie mindestens zwei Stunden bevor Sie eine Kalibrierung durchführen.
• Durch den Präzisionsmodus und die Erhöhung der Spülzyklen werden Wiederholbarkeit und
Genauigkeit der Messung erhöht.
3. Wählen Sie das Menü KONFIGURIEREN und parametrieren Sie bis einschließlich "Volumen
Sammelbehälter".
H
Mit gelangen Sie zurück ins Hauptmenü.
4. Arbeiten Sie nun das Menü PARAMETRIEREN vollständig ab.
5. Gehen Sie ins Menü SERVICE:
a. Schalten Sie die Reagenzienpumpe P2 auf "ein" (Mit
stellen) und lassen Sie sie solange laufen, bis Sie erkennen, dass das Reagenz am Reaktor
ansteht.
Schalten Sie P2 danach mit
b. Entleeren Sie den Reaktor, indem Sie die Ventile V1 und V4 auf Durchgang für
chromathaltigen Abfall schalten (V1: S; V4: a).
Schließen Sie danach den Reaktor wieder (V1: P; V4: z).
c. Schalten Sie die Ventile auf Durchgang für Reagenz 1 (V3: H; mit
V
mit auf "H" umstellen).
d. Schalten Sie anschließend die Probenpumpe P1 ein (Mit
"e"). Lassen Sie die Pumpe solange laufen, bis Sie erkennen, dass Reagenz 1 am Reaktor
ansteht.
Schalten Sie P1 wieder aus (mit
gedrückt bis auf dem Display die Anzeige AUTO MESSEN erscheint.
W
wieder auf "aus" (a).
W
auf "a").
Inbetriebnahme
F V
P2 anwählen und mit
F K
bzw. anwählen,
F
P1 anwählen und mit
auf "e"
V
auf
27
