die Förderleistung nicht mehr reproduzierbar und dies führt zu fehlerhaften Messungen. Daher ist
der Austausch der Schläuche notwendig.
Ausbau der alten Schläuche
1. Nehmen Sie die Reagenzienschläuche aus den Reagenzien-Kanistern, um Verunreinigungen
der Reagenzien durch zurücklaufende Flüssigkeiten zu vermeiden.
2. Spülen Sie die alten Schläuche zunächst mit Wasser und dann mit Luft, um sie zu leeren (s.
SERVICE).
3. Ziehen Sie die Schläuche vom Ventilblock.
4. Lösen Sie die Schlauchkasette(n) (1 bis 3 pro Pumpe):
– Drücken Sie gegen die untere Halterung (Pos. 3).
– Sie können nun die Schlauchkassette mitsamt dem Pumpenschlauch entnehmen.
– Nehmen Sie den alten Schlauch von der Kassette und entsorgen ihn.
– Reinigen Sie die Schlauchkassette und den Rollenkopf (Pos. 1) mit Wasser.
1
5

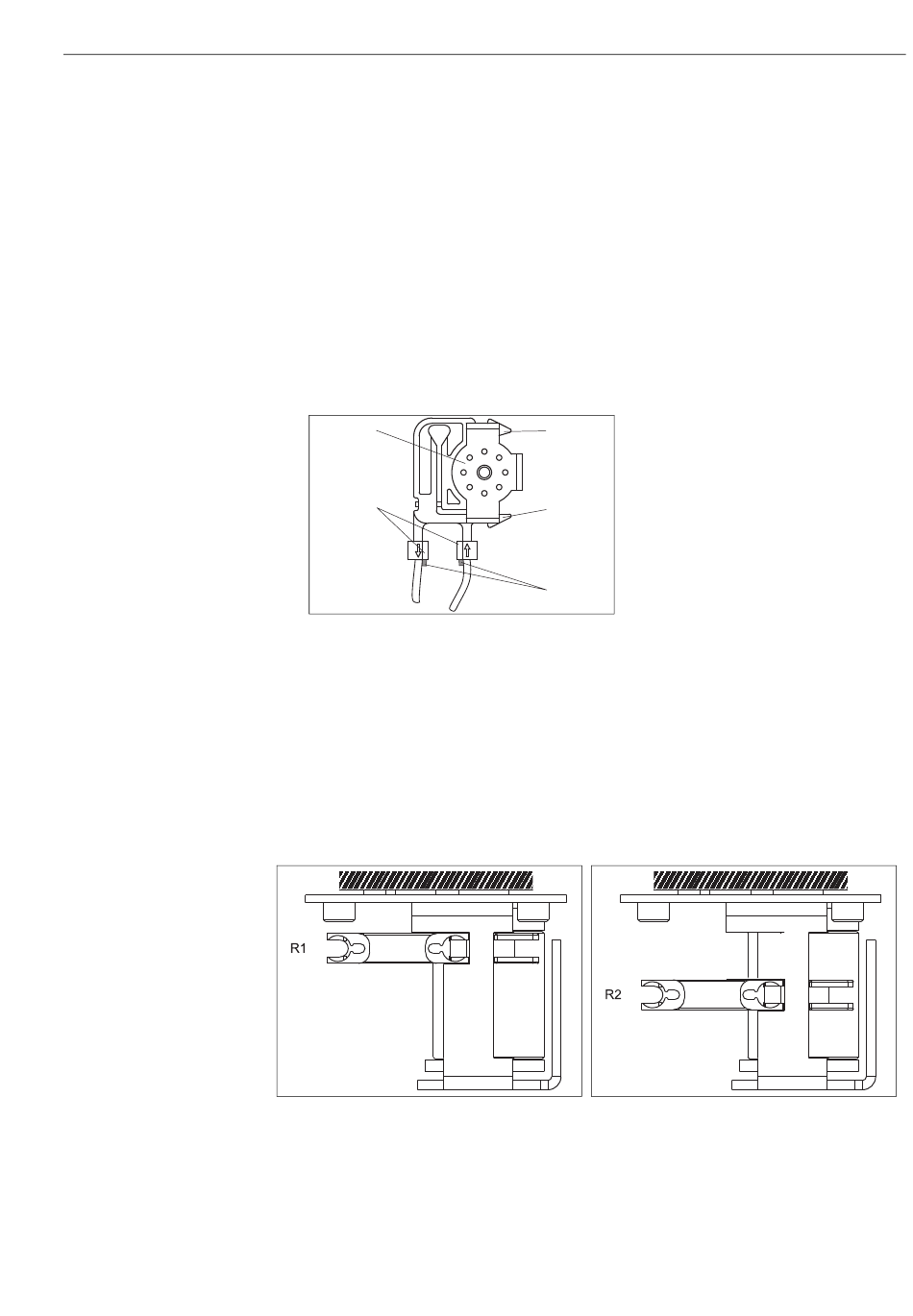

Abb. 18: Reagenzienpumpe
Einbau der neuen Schläuche
1. Reiben Sie die neuen Pumpenschläuche und die Rollenköpfe mit Silikonfett ein.
2. Legen Sie den neuen Schlauch auf die Schlauchkassette.
3. Ziehen Sie den Schlauch an beiden Enden erst nach unten und drücken Sie dann die Führung
am Schlauch in die des Nippels an der Schlauchkassette. Achten Sie auf den richtigen Sitz.
4. Setzen Sie die Schlauchkassette erst in die obere Halterung (Pos. 2) der Pumpe und drücken
Sie die Kassette dann auch in die untere Halterung (Pos. 3).
Abb. 19: Pumpe 1, Draufsicht
R1 Reagenz 1
5. Schließen Sie die Reagenzienschläuche wieder an die Kanister und an den Ventilblock an.
6. Füllen Sie die Schläuche nach dem Einbau wieder mit Probe, Standard oder Standard 0 mg/
l O (SERVICE).
2
Achten Sie darauf, dass die Schläuche blasenfrei gefüllt werden.
1 Rollenkopf
2
2 obere Halterung der Schlauchkassette
3 untere Halterung der Schlauchkassette
4 Führung am Pumpenschlauch
5 Nippel mit Führung
3
4
a0001652
a0012351
Abb. 20: Pumpe 2, Draufsicht
R2 Reagenz 2
Wartung
a0012676
