Montage
10

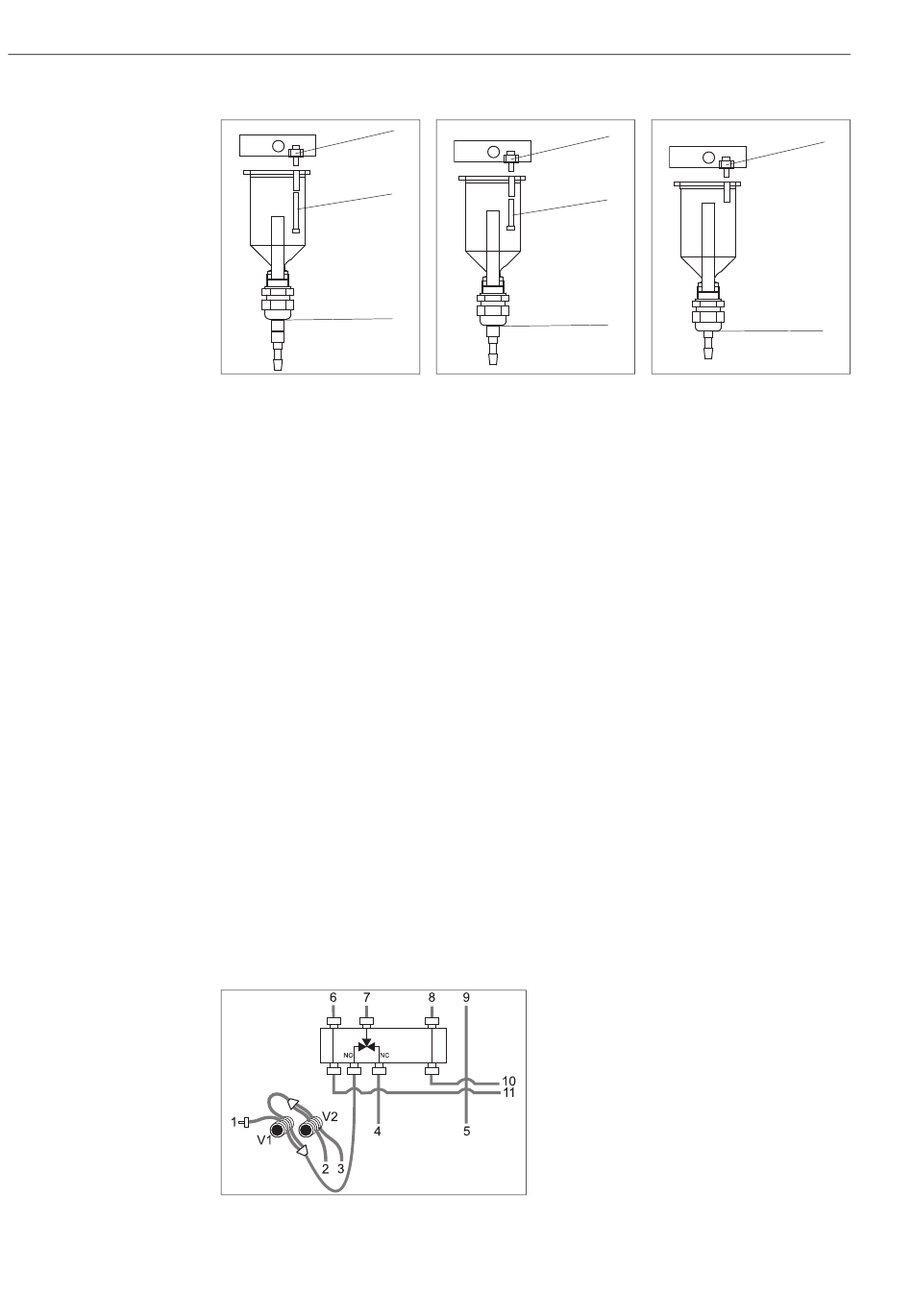

Abb. 5: Ein Analysator
1 M 3x12
2 M 3x35 (Einstellstift)
3 Markierung 1
3.3

Einbau

Zum Einbau des Analysators am vorgesehenen Standort gehen Sie wie folgt vor:
1. Stellen Sie den Analysator auf und befestigen Sie ihn mit Schrauben (Ø6 mm / 0,24") an einer
erschütterungsfreien Wand. Die Befestigungslaschen des Gehäuses sichern dabei den zur Ven-
tilation notwendigen Wandabstand.
Die Einbaumaße entnehmen Sie bitte dem vorherigen Kapitel.
2. Überprüfen Sie mit einer Wasserwaage, dass der Schrank waagerecht steht bzw. hängt.
3. Setzen Sie die Eckabdeckungen auf (nur bei GFK-Gehäuse).
4. Verlegen Sie die Abflussleitung für die Reaktionsprodukte. Verwenden Sie möglichst feste
Rohre (PE, Innendurchmesser 1" mit 3% Gefälle).
5. Führen Sie die Abflussschläuche durch den Geräteboden nach außen.
6. Schließen Sie die Abflussschläuche an den gekennzeichneten Anschlüssen für chromathaltigen
Abfall, Spülabfall und Notüberlauf an.
7. Führen Sie den Abflussschlauch für den dichromathaltigen Abfall in den Kanisterdeckel ein,
und lassen Sie den Abflussschlauch für das Spülwasser und den für den Notüberlauf in der
zuvor verlegten Abflussleitung enden. Der Abflussschlauch für den Notüberlauf muss zur Luft
offen sein. Vermeiden Sie in jedem Fall Siphonbildung!
8. Legen Sie die Ventilschläuche entsprechend ein. Für den Transport wurden diese teilweise aus
den Ventilen entfernt. Dadurch wird verhindert, dass die Schläuche verkleben oder über län-
gere Zeit an einer Stelle angedrückt werden.
Abb. 8: Ventile und Ventilschläuche
9. Befestigen Sie die Schlauchkassetten in den entsprechenden Pumpenhalterungen:
1
2
3
a0001367
Abb. 6: Zwei Analysatoren
1 M 3x12
2 M 3x20 (Einstellstift)
3 Markierung 2
1
2
3
4
5
6
7
8
9
10
11
a0012421
Stamolys CA71CODcr
1
2
3
a0001366
Abb. 7: Drei Analysatoren
1 M 3x12
3 Markierung 3
Probe
Standard (100 oder 2500 mg/l O
0 mg/l O -Standard
2
Schwefelsäure R1
Dichromatlösung R2
von Proben-/Säurepumpe P1
Zulauf zur Proben-/Säurepumpe P1
von Reagenzienpumpe P2
Zulauf Reagenzienpumpe P2
Zulauf Reagenz zum Reaktor
Zulauf Probe/Säure zum Reaktor
Endress+Hauser
1
3
a0001365
)
