4

Verdrahtung

4.1

Elektrischer Anschluss

WARNUNG
!
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
► Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
► Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die
Anweisungen dieser Anleitung befolgen.
► Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
4.1.1

Elektrischer Anschluss auf einen Blick

HINWEIS
Klemmenleiste erreichen und Geräteschaden vermeiden
► Um die Klemmenleiste zu erreichen, müssen Sie den Rahmen des Analysators ausklappen.
► Kontrollieren Sie nach dem Einklappen des Rahmens, ob alle Schläuche noch ordnungsgemäß
befestigt sind und richtig in den Flaschen stecken. Sonst besteht Flutungsgefahr bzw. Gefahr von
Fehlmessungen.
So klappen Sie den Rahmen heraus:
1. Drehen Sie die beiden unteren Innensechskantschrauben (=Inbusschrauben, SW 6) 3-4
Umdrehungen locker (→ å 13, Pos. 1).
2. Schrauben Sie die beiden oberen Innensechskantschrauben ganz heraus, so dass der Rahmen
ausklappt. Dadurch erreichen Sie die Klemmenleiste (Pos. 2).

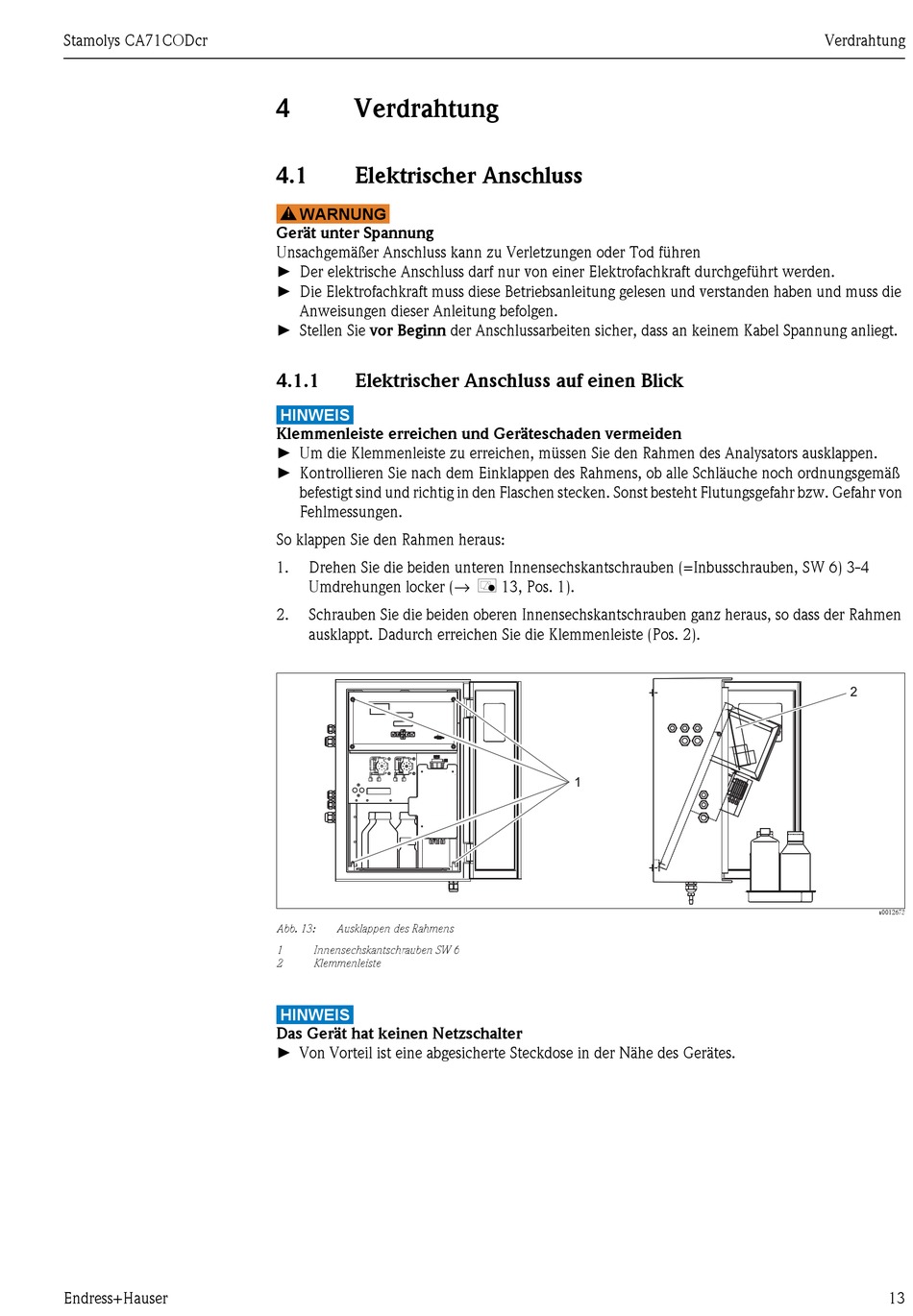

Abb. 13: Ausklappen des Rahmens
1 Innensechskantschrauben SW 6
2 Klemmenleiste
HINWEIS
Das Gerät hat keinen Netzschalter
► Von Vorteil ist eine abgesicherte Steckdose in der Nähe des Gerätes.
