SPECTRON TP CA72TP
#
Endress+Hauser

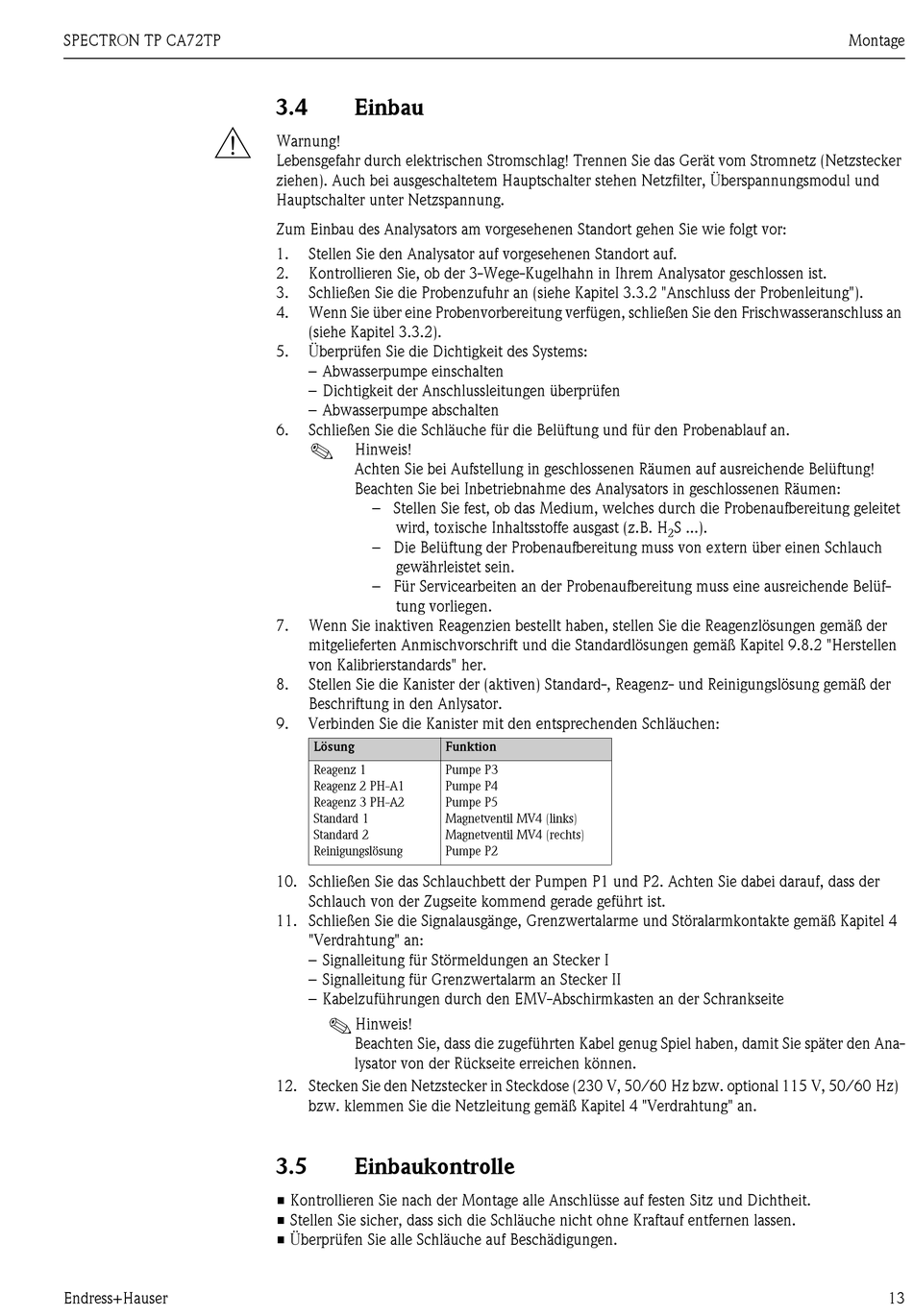

3.4
Einbau
Warnung!
Lebensgefahr durch elektrischen Stromschlag! Trennen Sie das Gerät vom Stromnetz (Netzstecker
ziehen). Auch bei ausgeschaltetem Hauptschalter stehen Netzfilter, Überspannungsmodul und
Hauptschalter unter Netzspannung.
Zum Einbau des Analysators am vorgesehenen Standort gehen Sie wie folgt vor:
1.
Stellen Sie den Analysator auf vorgesehenen Standort auf.
2.
Kontrollieren Sie, ob der 3-Wege-Kugelhahn in Ihrem Analysator geschlossen ist.
3.
Schließen Sie die Probenzufuhr an (siehe Kapitel 3.3.2 "Anschluss der Probenleitung").
4.
Wenn Sie über eine Probenvorbereitung verfügen, schließen Sie den Frischwasseranschluss an
(siehe Kapitel 3.3.2).
5.
Überprüfen Sie die Dichtigkeit des Systems:
– Abwasserpumpe einschalten
– Dichtigkeit der Anschlussleitungen überprüfen
– Abwasserpumpe abschalten
6.
Schließen Sie die Schläuche für die Belüftung und für den Probenablauf an.
!
Hinweis!
Achten Sie bei Aufstellung in geschlossenen Räumen auf ausreichende Belüftung!
Beachten Sie bei Inbetriebnahme des Analysators in geschlossenen Räumen:
– Stellen Sie fest, ob das Medium, welches durch die Probenaufbereitung geleitet
wird, toxische Inhaltsstoffe ausgast (z.B. H
– Die Belüftung der Probenaufbereitung muss von extern über einen Schlauch
gewährleistet sein.
– Für Servicearbeiten an der Probenaufbereitung muss eine ausreichende Belüf-
tung vorliegen.
7.
Wenn Sie inaktiven Reagenzien bestellt haben, stellen Sie die Reagenzlösungen gemäß der
mitgelieferten Anmischvorschrift und die Standardlösungen gemäß Kapitel 9.8.2 "Herstellen
von Kalibrierstandards" her.
8.
Stellen Sie die Kanister der (aktiven) Standard-, Reagenz- und Reinigungslösung gemäß der
Beschriftung in den Anlysator.
9.
Verbinden Sie die Kanister mit den entsprechenden Schläuchen:
Lösung
Funktion
Reagenz 1
Pumpe P3
Reagenz 2 PH-A1
Pumpe P4
Reagenz 3 PH-A2
Pumpe P5
Standard 1
Magnetventil MV4 (links)
Standard 2
Magnetventil MV4 (rechts)
Reinigungslösung
Pumpe P2
10. Schließen Sie das Schlauchbett der Pumpen P1 und P2. Achten Sie dabei darauf, dass der
Schlauch von der Zugseite kommend gerade geführt ist.
11. Schließen Sie die Signalausgänge, Grenzwertalarme und Störalarmkontakte gemäß Kapitel 4
"Verdrahtung" an:
– Signalleitung für Störmeldungen an Stecker I
– Signalleitung für Grenzwertalarm an Stecker II
– Kabelzuführungen durch den EMV-Abschirmkasten an der Schrankseite
!
Hinweis!
Beachten Sie, dass die zugeführten Kabel genug Spiel haben, damit Sie später den Ana-
lysator von der Rückseite erreichen können.
12. Stecken Sie den Netzstecker in Steckdose (230 V, 50/60 Hz bzw. optional 115 V, 50/60 Hz)
bzw. klemmen Sie die Netzleitung gemäß Kapitel 4 "Verdrahtung" an.
3.5
Einbaukontrolle
• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftauf entfernen lassen.
• Überprüfen Sie alle Schläuche auf Beschädigungen.
S ...).
2
Montage
13
