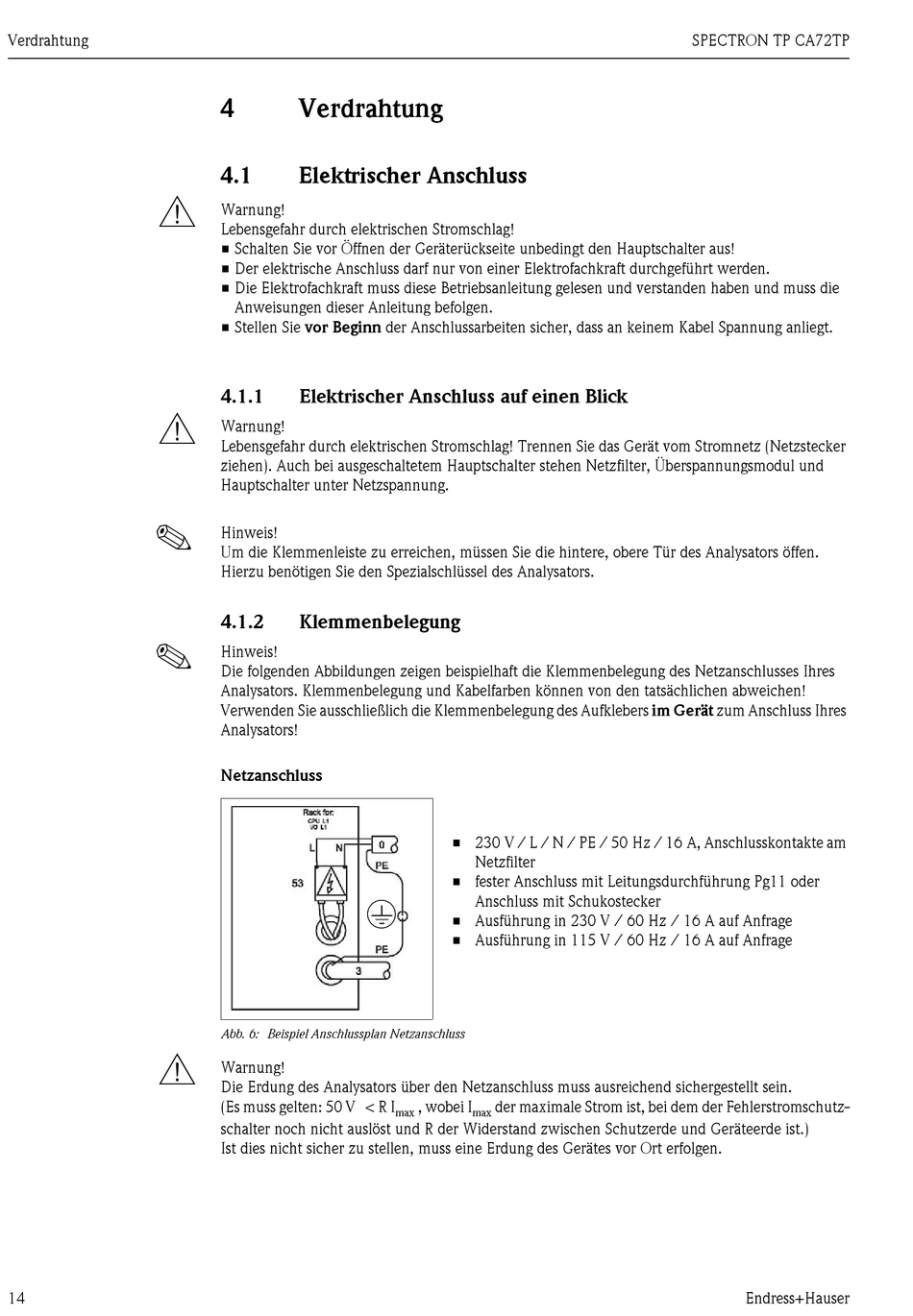

Verdrahtung
#
#
!
!
#
14
4
Verdrahtung
4.1
Elektrischer Anschluss
Warnung!
Lebensgefahr durch elektrischen Stromschlag!
• Schalten Sie vor Öffnen der Geräterückseite unbedingt den Hauptschalter aus!
• Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
• Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die
Anweisungen dieser Anleitung befolgen.
• Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
4.1.1
Elektrischer Anschluss auf einen Blick
Warnung!
Lebensgefahr durch elektrischen Stromschlag! Trennen Sie das Gerät vom Stromnetz (Netzstecker
ziehen). Auch bei ausgeschaltetem Hauptschalter stehen Netzfilter, Überspannungsmodul und
Hauptschalter unter Netzspannung.
Hinweis!
Um die Klemmenleiste zu erreichen, müssen Sie die hintere, obere Tür des Analysators öffen.
Hierzu benötigen Sie den Spezialschlüssel des Analysators.
4.1.2
Klemmenbelegung
Hinweis!
Die folgenden Abbildungen zeigen beispielhaft die Klemmenbelegung des Netzanschlusses Ihres
Analysators. Klemmenbelegung und Kabelfarben können von den tatsächlichen abweichen!
Verwenden Sie ausschließlich die Klemmenbelegung des Aufklebers im Gerät zum Anschluss Ihres
Analysators!
Netzanschluss
Abb. 6: Beispiel Anschlussplan Netzanschluss
Warnung!
Die Erdung des Analysators über den Netzanschluss muss ausreichend sichergestellt sein.
(Es muss gelten: 50 V < R I
schalter noch nicht auslöst und R der Widerstand zwischen Schutzerde und Geräteerde ist.)
Ist dies nicht sicher zu stellen, muss eine Erdung des Gerätes vor Ort erfolgen.
• 230 V / L / N / PE / 50 Hz / 16 A, Anschlusskontakte am
Netzfilter
• fester Anschluss mit Leitungsdurchführung Pg11 oder
Anschluss mit Schukostecker
• Ausführung in 230 V / 60 Hz / 16 A auf Anfrage
• Ausführung in 115 V / 60 Hz / 16 A auf Anfrage
, wobei I
der maximale Strom ist, bei dem der Fehlerstromschutz-
max
max
SPECTRON TP CA72TP
Endress+Hauser
