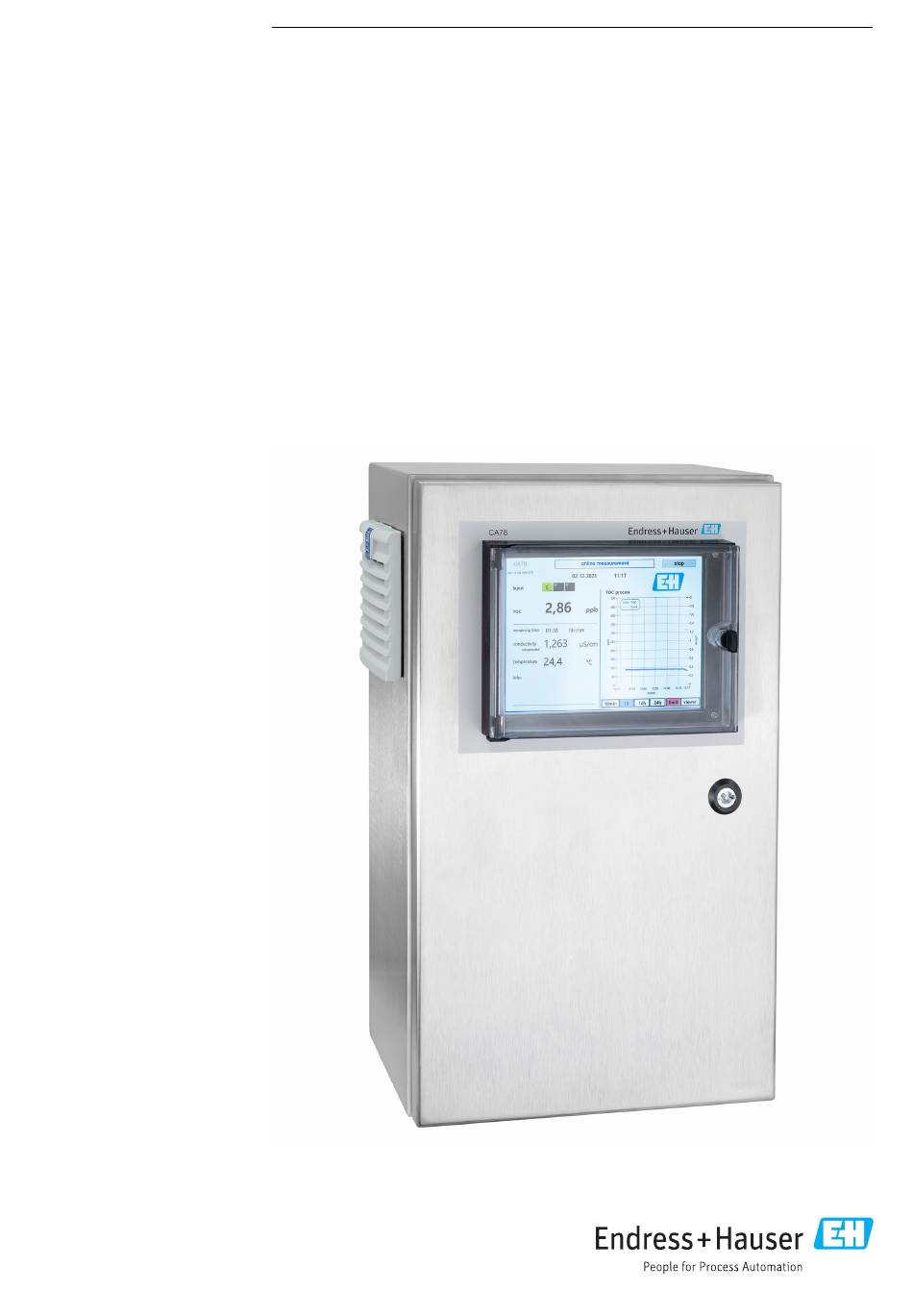

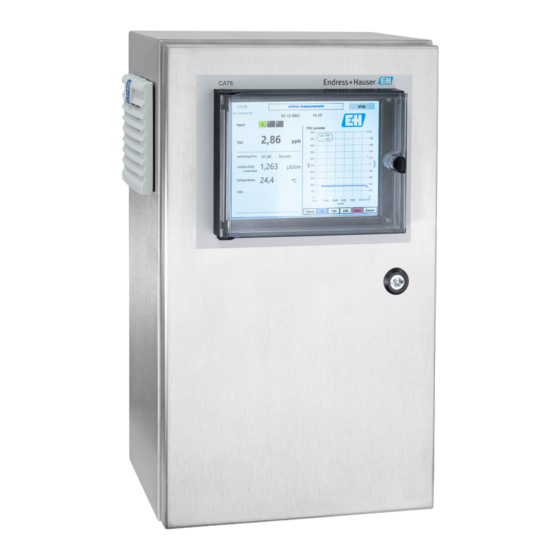

- Seite 1 Products Solutions Services BA02219C/07/DE/02.22-00 71574623 2022-06-30 Betriebsanleitung TOC Analysator CA78 Bestimmung des Gesamt-Kohlenstoffs (TOC) im Spurenbereich Leistungsfähiges Kompaktgerät...
-
Seite 3: Inhaltsverzeichnis
TOC Analysator CA78 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Diagnose und Störungsbehebung . . . 35 Warnhinweise ......4 10.1 Wechsel der Verschlauchung . -
Seite 4: Hinweise Zum Dokument
Verweis auf Seite Verweis auf Abbildung Ergebnis eines Handlungsschritts Symbole am Gerät Verweis auf Dokumentation zum Gerät Dokumentation In Ergänzung zu dieser Anleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: Technische Information TOC Analysator CA78, TI01622C Endress+Hauser... -
Seite 5: Grundlegende Sicherheitshinweise
TOC Analysator CA78 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 6: Produktsicherheit
Grundlegende Sicherheitshinweise TOC Analysator CA78 Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. -
Seite 7: Warenannahme Und Produktidenti
TOC Analysator CA78 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. -
Seite 8: Herstelleradresse
Warenannahme und Produktidentifizierung TOC Analysator CA78 4. Produktübersicht anklicken. Ein neues Fenster öffnet sich. Hier finden Sie die zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. 3.2.3 Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Im Lieferumfang sind enthalten: •... -
Seite 9: Produktbeschreibung
TOC Analysator CA78 Produktbeschreibung Produktbeschreibung Produktaufbau A0046933 1 Produktaufbau Hauptschalter USB-Anschluss Display Analoger Ausgang 1 Analoger Ausgang 2 Gehäuse Schloss Fluid-Eingang Probe, UNF ¼ - 28 (Bestelloption) Fluid-Eingang 1, UNF ¼ - 28 Fluid-Eingang 2, UNF ¼ - 28 (Bestelloption) Fluid-Eingang 3, UNF ¼... -
Seite 10: Verfahrensschema
Produktbeschreibung TOC Analysator CA78 Verfahrensschema A0046935 2 Verfahrensschema Abfall Probe Eingang 1 Eingang 2 Eingang 3 Pumpe V1 - Ventil 1, Ventil 2 (Bestelloption) und Ventil 3 (Bestelloption) LF1 - Leitfähigkeits- und Temperatursensoren UV UV-Lampe (12 VDC) Buchsenbelegung 4.3.1... -
Seite 11: Buchsenbelegung (System Mit Zwei Anschlussbuchsen)
TOC Analysator CA78 Produktbeschreibung Der Messwert wird jede Minute aktualisiert. Während einer Kalibrierung wird der letzte Wert angezeigt, bis eine neue Messung gestartet wird. 4.3.2 Buchsenbelegung (System mit zwei Anschlussbuchsen) Ausgang 1 Buchse Beschreibung 1: 4 (0) - 20 mA (GND) -
Seite 12: Montage
Montage TOC Analysator CA78 Montage Montagebedingungen 5.1.1 Abmessungen (11. 200 (7.87) A0046932 3 Abmessungen in mm (in) 5.1.2 Montagemöglichkeiten Der Analysator ist für die Tischaufstellung und für die Wandmontage konzipiert. Die nachfolgende Grafik zeigt die Position der Blindnietmuttern auf der Rückseite des Gehäuses an. -
Seite 13: Analysator Montieren
TOC Analysator CA78 Montage 18 (0.70) 18 (0.70) 264 (10.39) A0047197 4 Rückseite des Gehäuses Blindnietmutter Analysator montieren WARNUNG Gerät unter Spannung Lebensgefahr durch elektrischen Stromschlag! ‣ Analysator nicht an das Stromnetz anschließen bevor die Montagearbeiten abgeschlos- sen sind und auch die Medien angeschlossen sind. -
Seite 14: Medien Anschließen
Montage TOC Analysator CA78 4. Alle fluidischen Verschraubungen auf festen Sitz (handfest) überprüfen. 5. Im Anschluss der Sichtprüfungen sind die Probenzuleitungen, sowie die Abfallleitung des TOC Systems zu montieren. Dabei die Leitungen möglichst kurz halten und mit einem Schlauchschneider gerade abschneiden. - Seite 15 TOC Analysator CA78 Montage 2. Alle Schläuche auf eventuelle Schäden untersuchen. Beschädigte Schläuche austauschen. Endress+Hauser...
-
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss TOC Analysator CA78 Elektrischer Anschluss Anschlusshinweise WARNUNG Gerät unter Spannung Lebensgefahr durch elektrischen Stromschlag! Auch bei ausgeschaltetem Hauptschalter stehen Netzfilter, das Überspannungsmodul und der Hauptschalter unter Netzspannung! ‣ Gerät vom Stromnetz trennen (Netzstecker ziehen). ‣ Vor dem Anschließen sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. -
Seite 17: Bedienungsmöglichkeiten
TOC Analysator CA78 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht über Bedienungsmöglichkeiten A0047049 6 Bedienelemente Hauptschalter USB-Anschluss Touchscreen Monitor Aufbau und Funktionsweise des Bedienmenüs Der Analysator hat die folgenden Menüs: • Measure online • Viewer (Historie) • Qualification (Kalbrierung) • System (Service) • Settings (Erweiterte Einstellungen und Service) -
Seite 18: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten TOC Analysator CA78 Zugriff auf Bedienmenü via Vor-Ort-Anzeige Taste Funktion ‣ Measure Taste drücken. Die TOC-Messung wird gestartet. ‣ Viewer Taste drücken. Das Menü Viewer wird geöffnet. Über dieses Menü können alle TOC-Messwerte einge- sehen werden. ‣... -
Seite 19: Inbetriebnahme
TOC Analysator CA78 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Falsche oder unsachgemäß ausgeführte Schlauchanschlüsse führen zum Austritt von Flüs- sigkeiten und können Schäden verursachen! ‣ Alle Anschlüsse kontrollieren und sicherstellen, dass sie sachgemäß ausgeführt sind. ‣ Insbesondere alle Schlauchverbindungen auf festen Sitz prüfen, damit keine Leckagen auftreten. - Seite 20 Inbetriebnahme TOC Analysator CA78 (optional). Der Grenzwert (limit) kann mit einer roten Linie im Diagramm angezeigt wer- den. A0050167 Warnungen Wenn der TOC und/oder die Leitfähigkeit über dem eingestellten Grenzwert liegen, wird der Wert in roten Ziffern angezeigt. Außerdem wird eine Warnung über einen digitalen Ausgang (optional) ausgegeben.
- Seite 21 TOC Analysator CA78 Inbetriebnahme Leckage im System Bei einer Leckage im System stoppt der Analysator die Messung automatisch und schließt das Ventil 1. Nachdem die Leckage gefunden und beseitigt wurde, beginnt der Analysator wieder mit der Messung (nur wenn im Menü Settings, Registerkarte Options 2, die Option Continue after error aktiviert ist →...
- Seite 22 Inbetriebnahme TOC Analysator CA78 A0050169 9 Fehlermeldung des UV-Sensors Fehler bei der Probenahme Diese Warnmeldung kann nur bei der Bestelloption Überwachung Eingangsdruck Probe erscheinen. Wenn diese Meldung erscheint, hat der Sensor einen geschlossenen Eingang erkannt. ‣ Korrekte Versorgung des Gerätes mit Medium überprüfen.
- Seite 23 TOC Analysator CA78 Inbetriebnahme Daten können Sie folgendermaßen auswählen: 1. Anwahl der gewünschten Vorauswahl (zum Beispiel: Online). 2. Auswahl des Datums von Interesse unter Selected date. 3. Selektion der Datei unter Selected data file. Die ausgewählten Informationen werden im Diagramm auf der rechten Seite angezeigt.
-
Seite 24: Kalibrierung Durchführen
Inbetriebnahme TOC Analysator CA78 A0046947 12 Meldung Lösung bereitstellen Um eine ausreichende Betriebstemperatur zu erreichen, muss das System eine Stunde vor Beginn der Kalibrierung eingeschaltet werden. Die Kalibrierlösungen müssen vor- her mindestens auf Raumtemperatur erwärmt werden. Werden zu Beginn der Mes- sungen Temperaturen unter 18 °C angezeigt, so ist die Messung zu unterbrechen, bis... - Seite 25 TOC Analysator CA78 Inbetriebnahme A0046948 14 Kalibrierungskurve Faktoren und R Kalibrierungskurve Liste der gemessenen Werte Es wird empfohlen, die Messreihe dreimal zu wiederholen. Die verwendeten Stan- dardvolumina betragen 500 ml und sind für mehrere Messungen ausreichend. Die Messergebnisse sollten innerhalb dieser Messreihe konstant sein und nahe beieinan- der liegen.
- Seite 26 Inbetriebnahme TOC Analysator CA78 Systemeignungstest durchführen 1. SST-Lösung mit der geforderten Konzentration von Saccharose an INPUT 1 anschlie- ßen. Der SST erfolgt halbautomatisch mit allen gesetzten Parameter aus dem Menü Settings → 27. Nach den Wiederholungen der Messung, stoppt das System und ein Pop-Up- Fenster erscheint, mit der Aufforderung die Benzochinon-Lösung an INPUT 1...
- Seite 27 TOC Analysator CA78 Inbetriebnahme Um den Status der Pumpe, der Ventile (V1, V2, V3) und der UV-Lampe zu ändern, muss auf das jeweilige Symbol gedrückt werden. Durch Drücken der Taste Graph wird ein Diagramm mit den folgenden Werten angezeigt → 26: •...
- Seite 28 Inbetriebnahme TOC Analysator CA78 A0046963 18 Menü Settings Folgende Einstellungen können über die Registerkarte Options 1 verändert werden: Einstellung Beschreibung ppb limit (ppb) Dieser Grenzwert gibt den maximalen Wert an, bei dem das Ausgangssignal für den Überwa- chungs-Grenzwert geschaltet wird. Hier wird auch der Maximalwert für die Skalierung der 4-20 mA Ausgänge angegeben.
- Seite 29 TOC Analysator CA78 Inbetriebnahme In der Registerkarte Service 1 können die folgenden Parameter eingestellt werden: Einstellung Beschreibung Temperature- Dieser Wert gibt den Offset für den Temperatursensor C1 an. Offset C1 [°C] Temperature- Dieser Wert gibt den Offset für den Temperatursensor C2 an.
-
Seite 30: Autostart
Inbetriebnahme TOC Analysator CA78 Einstellung Beschreibung Universal digital Wenn der Analysator mit einem universellen Digitalausgang ausgestattet ist, können hier output die Systemereignisse eingestellt werden, auf die der Ausgang geschaltet wird. Störung - der Ausgang schließt bei Messung und öffnet bei Standby oder Fehler Grenzwert - der Ausgang ändert sich, wenn der Grenzwert für TOC oder Leitfähigkeit über-... -
Seite 31: Messdaten Speichern
TOC Analysator CA78 Inbetriebnahme A0046941 20 Hauptmenü 2. Taste Quit drücken. Es erscheint ein Fenster für die Autorisierung. Es müssen die folgenden Schritte für den Abschaltvorgang durchgeführt werden (nur mit Service-ID möglich). 3. Vierstellige ID (2199) eintragen. 4. OK im Login-Fenster drücken. -
Seite 32: Verfügbare Optionen
Inbetriebnahme TOC Analysator CA78 8.3.9 Verfügbare Optionen Intervallmodus-Editor (Bestelloption) In diesem Editor kann eine Abfolge von bis zu 8 Kombinationen von Port-Eingängen zwi- schen Sample, Eingang 2 und Eingang 3 erstellt werden. Der Intervall-Editor kann über die Taste Interval list (Menü Settings -> Registerkarte Options 1) geöffnet werden. - Seite 33 TOC Analysator CA78 Inbetriebnahme A0046974 22 Editor Die Zeit ist die Messzeit mit Spüldauer in Minuten. Wenn für einen Schritt der Anschluss NA angewählt ist oder die Liste vollständig gefüllt ist, beginnt die Sequenz wieder mit Schritt 1 im Messmodus, so dass die Pro- ben kontinuierlich überwacht werden.
-
Seite 34: Betrieb
Betrieb TOC Analysator CA78 Betrieb Messwerte ablesen Im Messbildschirm des Analysators werden die folgenden Messwerte angezeigt: • TOC in ppb • Leitfähigkeit (Anzeige kann optional ausgeblendet werden) • Temperatur • Ganglinie: TOC, Leitfähigkeit A0050167 Endress+Hauser... -
Seite 35: Diagnose Und Störungsbehebung
TOC Analysator CA78 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 10.1 Wechsel der Verschlauchung Für den korrekten Sitz der Schlauchverbinder wird empfohlen, die Schläuche mit einem speziellen Schlauchschneider abzulängen, um eine gerade Schnittfläche zu gewährleisten und eine Verformung der Schlauchenden zu vermeiden. -
Seite 36: Firmwarehistorie
25 Verschraubung 6. Nuss in die Verschraubung einschrauben und handfest anziehen A0047339 26 Nuss einschrauben 10.2 Firmwarehistorie Datum Version Änderungen Kompatibilität zur Vor- gängerversion 01.05.2022 1.217b Aktualisierung der Bildmarke von Endress+Hauser 22.11.2021 1.209 Firmware bei Launch des Gerätes Endress+Hauser... -
Seite 37: Wartung
Alle 6 Monate UV-Reaktor austauschen ‣ Alle 24 - 36 Monate Vorschaltgerät UV-Reaktor austauschen Nur durch eine von Endress+Hauser beauftragten Ser- viceorganisation durchzuführen! ‣ Alle 36 - 48 Monate Pumpenkopf austauschen Nur durch eine von Endress+Hauser beauftragten Ser- viceorganisation durchzuführen! - Seite 38 Wartung TOC Analysator CA78 A0047335 27 Peristaltik-/ Schlauchpumpe Verschlauchung Pumpeneingang Lueradapter Schlauchschellen Schlauchfixierung der Pumpe Pumpenkopf Pumpengehäuse Pumpenschlauch Pumpenausgang Zum Wechsel des Pumpenschlauchs führen Sie die folgenden Schritte durch: 1. Probenfluss komplett stoppen. 2. System herunterfahren → 30.
-
Seite 39: Reaktor Mit Uv-Lampe
TOC Analysator CA78 Wartung 11.2.2 Reaktor mit UV-Lampe WARNUNG Strahlungsquelle mit kurzweiliger UV-Strahlung! Unsachgemäße Handhabung kann zu Verletzungen der Augen und der Haut führen! ‣ Gerät vor Arbeiten am Reaktor stets außer Betrieb nehmen und vom Stromnetz tren- nen! ‣... -
Seite 40: Außerbetriebnahme
Wartung TOC Analysator CA78 3. Fluidische Verbindungen (2) zum und vom Reaktor (4) trennen. Hierbei kann es zu einem leichten Wasseraustritt kommen (im Reaktor befindli- che Restflüssigkeit). 4. Verbindungsstecker (1) zum EVG lösen. 5. Reaktor aus den Halterungen des Metallgehäuses entnehmen. Dabei muss der Reak- tor zuerst aus der oberen (3) und danach aus der unteren Halterung (5) genommen werden. -
Seite 41: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. -
Seite 42: Zubehör
Zubehör TOC Analysator CA78 Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. KIT CA78/79 Druckminderer Eingangsdruck: max. 10 bar (145 psi), Ausgangsdruck einstellbar Best.-Nr. -
Seite 43: Technische Daten
TOC Analysator CA78 Technische Daten Technische Daten 14.1 Eingang Messgröße Messbereich 0,5 … 1 000 µg/l (ppb) Eingangssignal Steuerungseingang 24 V (Bestelloption) Der Steuerungseingang startet eine Messung. Die Funktion steht nur für 1-Kanalgeräte zur Verfügung. 14.2 Ausgang Ausgangssignal Messkanal 1 0/4 ... -
Seite 44: Energieversorgung
Technische Daten TOC Analysator CA78 14.4 Energieversorgung Versorgungsspannung 100/240 V AC, 47 - 63 Hz Leistungsaufnahme Max. 60 W Netzanschlusskabel 2 m, Netzstecker Typ E+F vorinstalliert 14.5 Leistungsmerkmale Messbereich TOC (Gesamter organischer Kohlenstoff) Maximale Messabweichung +/- 0,5 µg/l (ppb) oder 1 %, gültig ist der jeweils größere Wert Nachweisgrenze (LOD) 0,1 µg/l (ppb) -
Seite 45: Prozess
TOC Analysator CA78 Technische Daten Schutzart IP 42 (Standardgerät), IP54 (Bestelloption) Elektromagnetische Ver- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche träglichkeit Elektrische Sicherheit Nach EN/IEC 61010-1:2010, Schutzklasse 1 Niederspannung: Überspannungskategorie II Für Installationen bis 3 000 m (9 800 ft) über NN Verschmutzungsgrad 14.7... -
Seite 46: Stichwortverzeichnis
Stichwortverzeichnis TOC Analysator CA78 Stichwortverzeichnis Abmessungen ......12 Kalibrierintervall ......44 Analysator Kalibrierung und Justierung . - Seite 47 TOC Analysator CA78 Stichwortverzeichnis Schlauch wechseln (Peristaltik-/ Schlauchpumpe) . . . 37 Schlauchspezifikation ......45 Schutzart ....... 16, 45 Settings .
- Seite 48 *71574623* 71574623 www.addresses.endress.com...
