Bestellmerkmal "Aus-
gang"
1) 3)
Option E FOUNDATION Fieldbus
1) 4)
Option G
1) Ausgang 1 muss immer verwendet werden; Ausgang 2 ist optional.
2) Keine Verwendung des integrierten Überspannungsschutz bei Option D: Die Klemmen 5 und 6 (Stromein-
gang) sind nicht gegen Überspannung geschützt.
3) FOUNDATION Fieldbus mit integriertem Verpolungsschutz.
4) PROFIBUS PA mit integriertem Verpolungsschutz.
Getrenntausführung
Bei der Getrenntausführung werden die räumlich getrennt montierten Messaufnehmer und -umfor-
mer mit einem Verbindungskabel verbunden. Der Anschluss erfolgt bei dem Messaufnehmer über
das Anschlussgehäuse, der Messumformer wird über den Anschlussraum der Wandhalterung ange-
schlossen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung des
Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über Anschlussklem-
men.

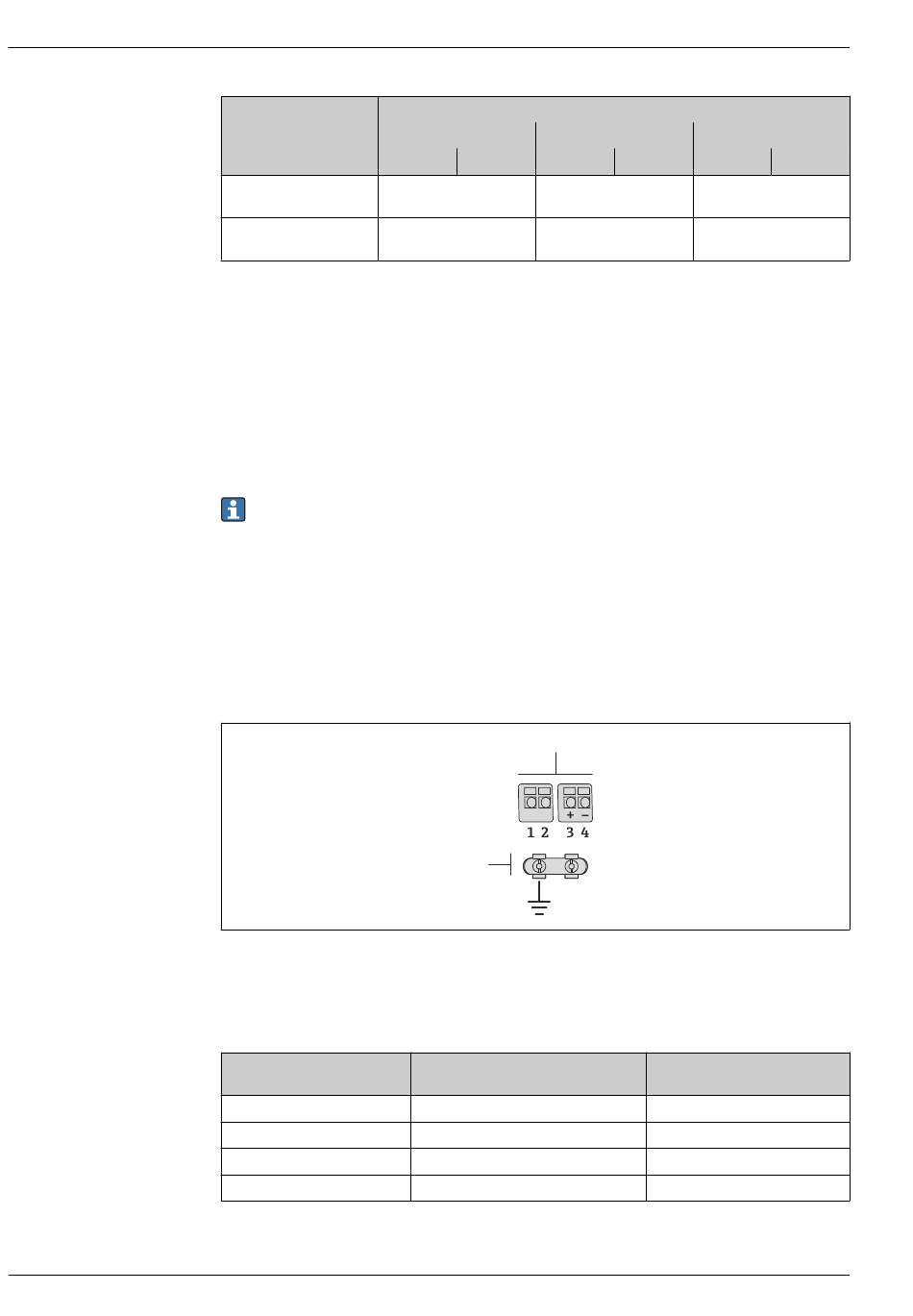

 3 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem Anschlussgehäuse
des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmenummer
1
2
3
4
Klemmennummern
Ausgang 1
1 (+) 2 (-) 3 (+)
Impuls-/Frequenz-/
Schaltausgang (passiv)
Impuls-/Frequenz-/
PROFIBUS PA
Schaltausgang (passiv)
1
2
Belegung
Versorgungsspannung
Erdung
RS485 (+)
RS485 (–)
Proline Prowirl R 200
Ausgang 2 Eingang
4 (-) 5 (+)
Kabelfarbe
Verbindungskabel
braun
weiß
gelb
grün
Endress+Hauser
6 (-)
-
-
