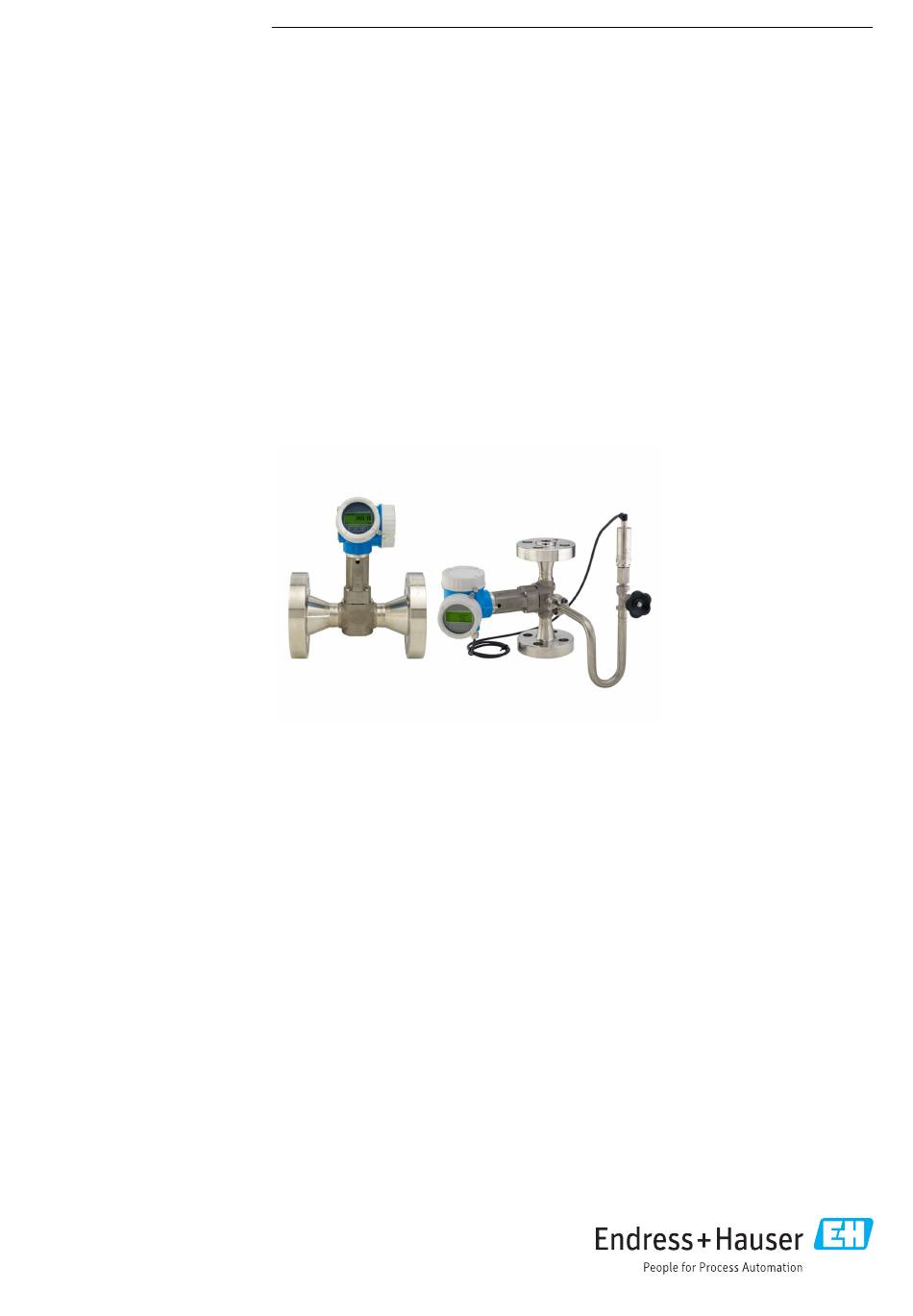

Endress+Hauser Proline Prowirl O 200 Technische Information

Endress+Hauser Proline Prowirl O 200 Technische Information

Wirbeldurchfluss-messgerät
Vorschau ausblenden Andere Handbücher für Proline Prowirl O 200:

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01334D/06/DE/05.23-00
71598552
2024-06-19
Durchflussmessgerät optimiert für Anforderungen von Hochdruck-Anschluss-
rohrleitungen
Anwendungsbereich
• Bevorzugtes Messprinzip für Nass-/Sattdampf, überhitzten
Dampf, Gase & Flüssigkeiten (auch kryogen)
• Der Spezialist für Anwendungen mit hohem Prozessdruck
Geräteeigenschaften
• Sattdampf-Massefluss bis PN 250 (Class 1500)
• Konform mit NACE (MR0175/MR0103)
• Flexible Ausrichtung der Druckmesszelle
• Anzeigemodul mit Datenübertragungsfunktion
• Robustes Zweikammergehäuse
• Anlagensicherheit: weltweite Zulassungen (SIL, Ex)
Products
Technische Information
Proline Prowirl O 200
Wirbeldurchfluss-Messgerät
Solutions
Ihre Vorteile
• Verbesserte Prozesskontrolle – integrierte Temperatur- und
Druckmessung für Dampf und Gase
• Höchste mechanische Integrität für Durchflussmessung –
spezielles Messaufnehmerdesign
• Gleichbleibende Messgenauigkeit bis Re 10 000 –
Wirbelzähler-Grundkörper mit einzigartiger Linearität
• Langzeitstabilität – robuster, driftfreier kapazitiver Sensor
• Komfortable Geräteverdrahtung – separater Anschlussraum,
verschiedene Ethernet Optionen
• Sichere Bedienung – kein Öffnen des Geräts dank Anzeige
mit Touch Control, Hintergrundbeleuchtung
• Integrierte Verifzierung – Heartbeat Technology
Services
