Proline Prowirl R 200
Endress+Hauser
FOUNDATION Fieldbus
1
8

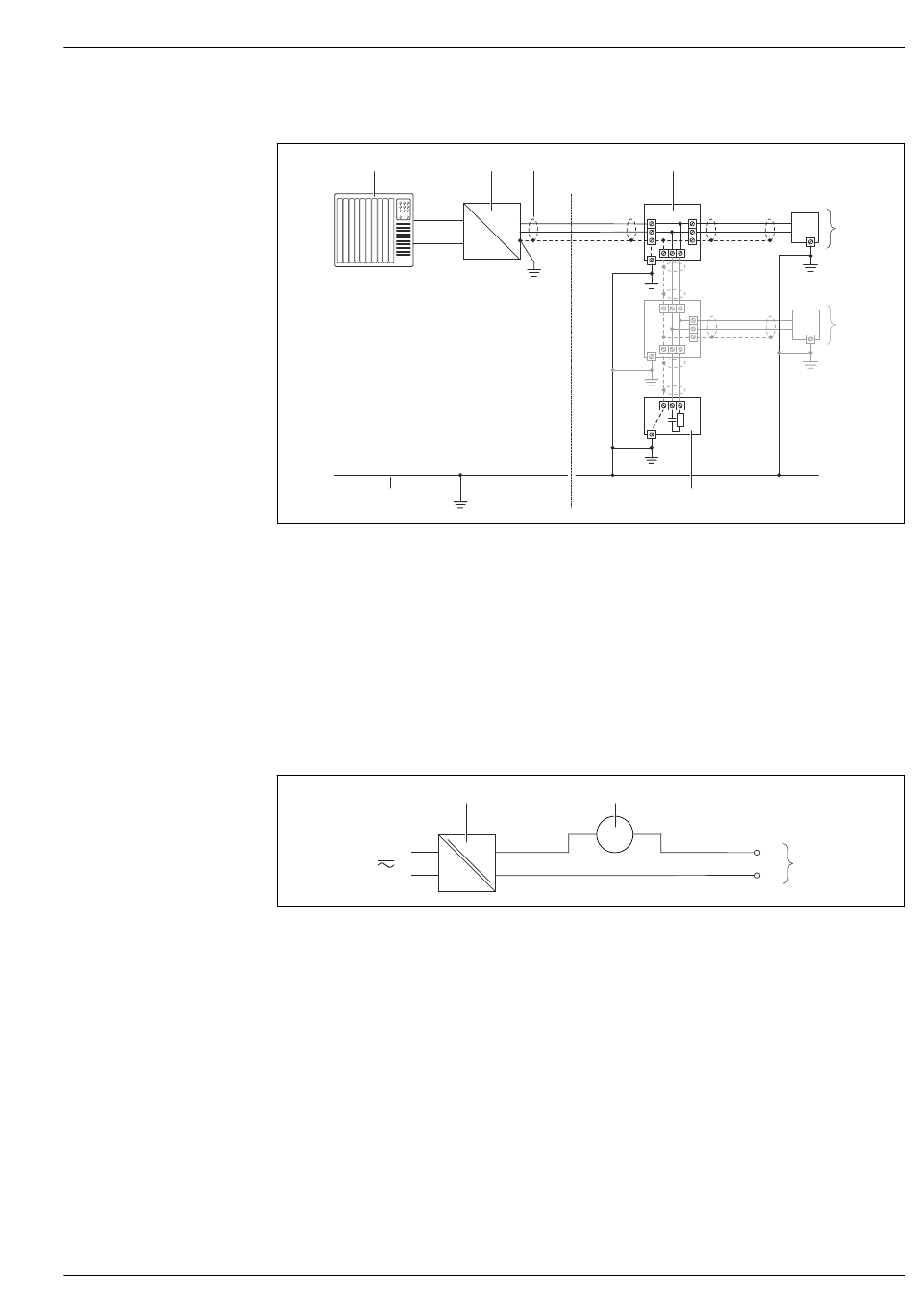

 10 Anschlussbeispiel für FOUNDATION Fieldbus
1 Automatisierungssystem (z.B. SPS)
2 Power Conditioner (FOUNDATION Fieldbus)
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
Stromeingang
 11 Anschlussbeispiel für 4-20 mA Stromeingang
1 Spannungsversorgung
2 Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
3 Messumformer: Eingangswerte beachten (→  10)
2 3
+
-
6
6
6
6
. -
1 2
+
-
4
+
5
-
6
+
5
-
6
7
+
3
-
A0019004
A0020741
