Endress+Hauser Proline Prowirl R 200 Technische Information Seite 57

Proline Prowirl R 200
Druckverlust
Wärmeisolation
Endress+Hauser

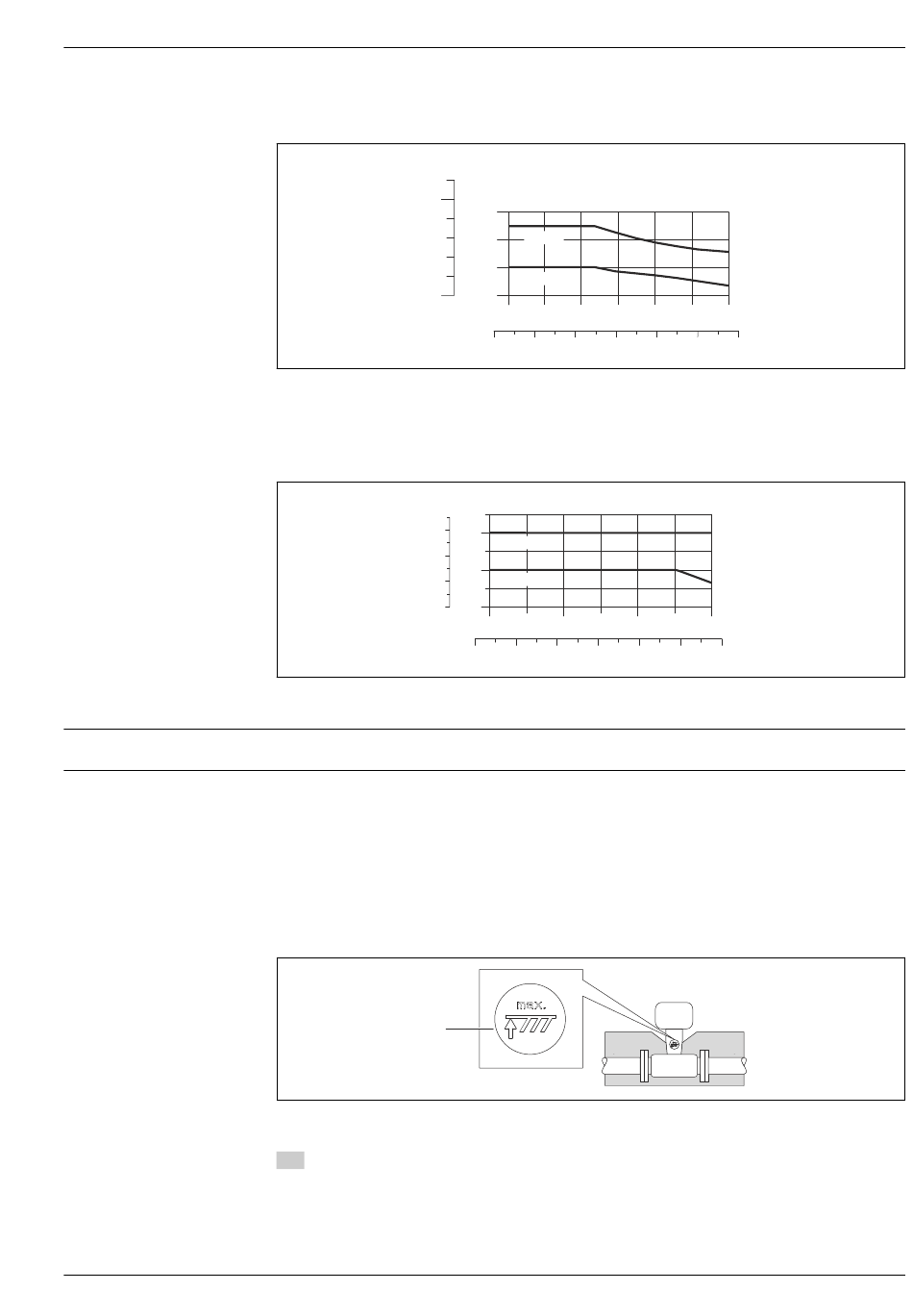

Prozessanschluss: Flansch nach ASME B16.5
[psi]
1000
0
 18 Werkstoff Prozessanschluss: Rostfreier Stahl, mehrfachzertifiziert, 1.4404 (F316, F316L)
Prozessanschluss: Flansch nach JIS B2220
[psi]
300
200
100
0
 19 Werkstoff Prozessanschluss: Rostfreier Stahl, mehrfachzertifiziert, 1.4404 (F316, F316L)
Zur genauen Berechnung ist der Applicator zu verwenden(→  97).
Für eine optimale Temperaturmessung und Masseberechnung bei einigen Messstoffen darauf ach-
ten, dass im Bereich des Messaufnehmers weder Wärmezufuhr noch -verlust stattfinden kann. Dies
kann durch Installation einer Wärmeisolation sichergestellt werden. Für die erforderliche Isolation
sind verschiedenste Materialien verwendbar.
Dies gilt für:
• Kompaktausführung
• Messaufnehmer in der Getrenntausführung
Die maximal zulässige Isolationshöhe ist in der Abbildung dargestellt:
1
1 Angabe der maximalen Isolationshöhe
‣
Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei
bleibt.
Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhitzung
und Unterkühlung.
[bar]
60
Cl. 300
40
20
Cl. 150
0
-200 -100 0 100 200 300 400
-400 -200 0 200
[bar] [bar]
20
20 K
10
10 K
0
-200 -100 0 100 200 300 400
-400 -200 0 200 400
[°C]
[°F]
400 600 800
[°C]
[°F]
600 800
A0020880-DE
A0020881-DE
A0019212
