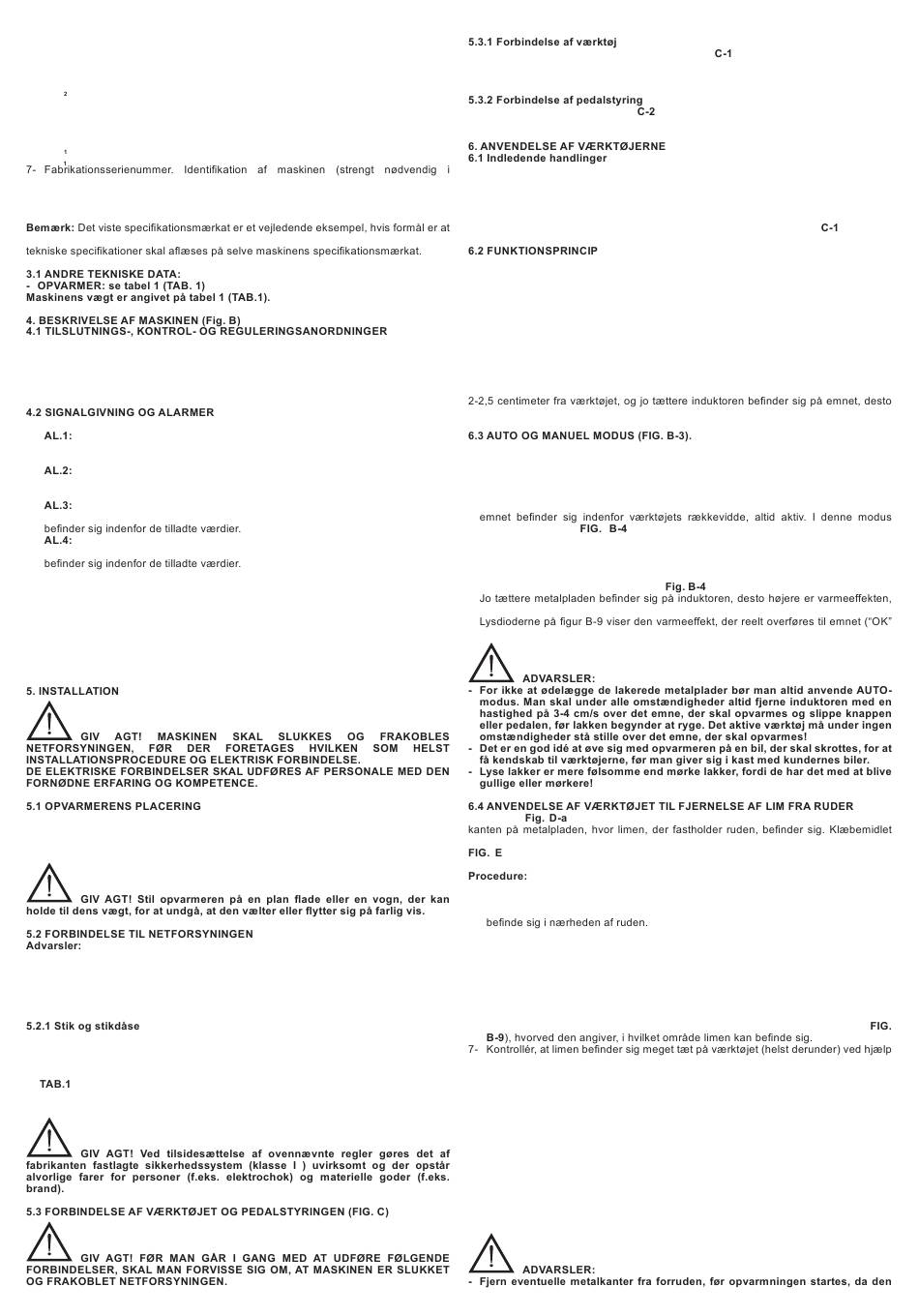

1- Fabrikan
2- IP beskyttelsesgrad
3- Symbol for forsyningslinien.
4- Symbol for den forventede opvarmningsprocedure.
5- Udgangskredsløbets præstationer:
- U : udgangsspænding.
- I
: udgangsstrøm.
2
- f
: udgangsfrekvens.
2
- P
max : maksimal udgangseffekt.
2
6- Kendetegnende data for forsyningslinjen:
- U : vekselspænding, som maskinen forsynes med (tilladte grænser ± 15%):
- P max : Linjens maksimale strømforbrug.
forbindelse med teknisk assistance, bestilling af reservedele, søgning af produktets
herkomst).
8- Maskinens navn.
9- Symboler for sikkerhedsnormerne.
forklare symbolernes og cifrenes betydning; de nøjagtige værdier for jeres maskines
1- Fastgøring for pedalstyring (for alle værktøjer).
2- Stik til tilslutning af de forskellige værktøjer.
3- Multifunktionstast. Valg af "AUTO" eller "MANUAL" modus gældende for alle
værktøjerne. Hold tasten nede i 3 s for at fjerne/aktivere lydangivelsen.
4- Potentiometer til regulering af effektprocentsatsen (Power %).
5- Led for generel alarm tændt. Displayet viser alarmens type:
Alarm for varmesikring. Genopretningen foregår automatisk. Det anbefales at
indlevere maskinen på et servicecenter snarest muligt.
Alarm
for
varmebegrænsning.
afslutningen af afkølingen.
Alarm for overspænding. Genopretningen foregår automatisk, når spændingen
Alarm for underspænding. Genopretningen foregår automatisk, når spændingen
6- Led til angivelse af effekt: Angiver, at displayet viser værdien i % (maks. 100%) af
effekten.
7- Display: Visning af alarmer, anvendt værktøj (ved hver tænding af maskinen) og af
Power %.
8- Angivelse af "NO LOAD": Induktoren er blevet aktiveret i luften, eller afstanden fra
emnet er for stor (over 2 cm). Undlad at aktivere værktøjet i luften, især hvis AUTO-
modus ikke er aktiv!
9- LED-gruppe til angivelse af opvarmningseffekten: Angivelsen stiger i takt med
effekten, der rent faktisk overføres til emnet.
Find frem til et installationssted for opvarmeren, hvor der ikke er hindringer ved
køleluftind- og -udstrømningshullerne; sørg desuden for, at der ikke opsuges
strømledende støv, rustdannende dampe, fugt, osv.
Der skal være et frirum på mindst 250mm rundt om maskinen.
- Før der foretages hvilken som helst elektrisk forbindelse, skal man kontrollere,
om maskinens mærkedata stemmer overens med netforsyningens spænding og
frekvens på installationsstedet.
- Maskinen må udelukkende forbindes til et forsyningssystem med en jordforbundet
nulledning.
Maskinen er forsynet med et forsyningskabel med standardstik (2F+J (2P+T))
16A/250V.
Den kan derfor forbindes med en netstikkontakt med sikring eller automatisk afbryder;
jordklemmen skal forbindes med forsyningslinjens jordledning (den gul-grønne). Tabel
1 (
) viser de anbefalede værdier i ampere for forsinkede linjesikringer valgt på
grundlag af den maksimale mærkeeffekt, der leveres af opvarmeren, og den nominelle
netspænding.
Genopretningen
foregår
automatisk
- Sæt værktøjets stik i maskinens stikdåse (FIG.
Giv agt: Stikket kan kun vendes én vej, når det sættes i stikkontakten!
- Spær forbindelsen med den dertil beregnede stang.
- Forbind gummirøret ifølge FIG.
- Pres røret helt ned for at sikre en god forbindelse.
Før der foretages hvilket som helst arbejde med opvarmeren, skal der foretages en
række eftersyn og justeringer, mens hovedafbryderen står på "O":
1- Kontrollér, at den elektriske tilslutning er udført rigtigt, ifølge anvisningerne ovenfor.
2- Kontrollér, at opvarmeren ikke er beskadiget. Kontrollér, at kablet og
forsyningsstikket samt induktorens kabel og isoleringen osv. er intakte.
3- Forbind værktøjet ifølge fremstillingen i det foregående afsnit (FIG.
Funktionsprincippet er baseret på generering af et vekslende magnetisk felt, som
induktoren koncentrerer mod det metalemne, der skal opvarmes: I emnet genereres
der "parasitstrøm", som opvarmer det meget hurtigt. Strømmen cirkulerer ikke i
de isolerende materialer, og derfor opvarmer dette system ikke materialer som
glas, plastik, træ, keramik, tekstiler osv. Induktoren genererer parasitstrøm i ikke-
magnetiske materialer såsom aluminium, kobber, sølv osv., men disse materialer
opvarmes ikke ret meget på grund af deres lave elektriske resistivitet. Induktoren
genererer til gengæld stærk parasitstrøm i alle ferromagnetiske materialer såsom jern,
stål, støbejern osv., som opvarmes meget hurtigt på grund af deres høje resistivitet.
Induktorernes forskellige former giver mulighed for at koncentrere den magnetiske
strømning og således varmen på forskellige måder alt efter, hvilken anvendelse de
er beregnet til. Den genererede strømning er kun i stand til at opvarme metaller op til
større er varmeeffekten.
- AUTO (automatisk regulering): Det er muligt altid at overføre den samme
varmeeffekt til emnet uafhængigt af afstanden fra emnet (indenfor en rækkevidde
på 2-2,5 centimeter fra værktøjet). Denne styringsfunktion er meget vigtig, især ved
ved
opvarmning af lakerede metalplader, hvor temperaturen ikke må stige for hurtigt for
ikke at brænde emnet.
I AUTO-modus er sikkerhedsfunktionen, der kun aktiverer induktoren, når
er potentiometret (
reguleringen afhængigt af afstanden fra metalpladen: På displayet vises den sidste
værdi, som maskinen har anvendt, i % til at opretholde en konstant, reelt overført
varmeeffekt.
- MANUEL (manuel regulering): Det er muligt at indstille den effekt, som maskinen
kan levere (i %), med potentiometret (
og det er muligt at overskride standardværdien for AUTO-modus betydeligt.
gælder for standardværdien i AUTO-modus).
Værktøjet (
) er i stand til at fjerne limen fra bilens ruder, idet det opvarmer
opvarmes ved induktion, indtil det løsnes fra metalpladen og dermed frigiver ruden.
viser værktøjet til fjernelse af lim fra ruder samt lokalisering af varmen på
metalpladen: Der opnås den største varmekoncentration på midten af selve værktøjet.
1- Fjern de synlige pakninger og rudens gummi- eller metalrammer for at kunne
sætte de særlige plastikkiler ind mellem ruden og metalpladen.
2- Frakobl antennen, regnsensoren, vinduesviskerne og alt andet tilbehør, der måtte
3- Rens ruden omkring kanterne. Beskyt eventuelt de synlige dele af karrosseriet i
nærheden af ruden med særligt bånd for at undgå at ridse lakken under arbejdet.
4- Kontrollér, om beskyttelsesbåndet forneden på induktoren er rent og intakt, sæt
eventuelt et nyt bånd på for at undgå at ridse ruden.
5- Indstil "AUTO" på opvarmerens kontrolpanel;
6- Placér værktøjet på ruden med den afstand fra kanten, der er vist på FIG. F, tryk
så på knappen (eller anvend pedalstyringen) og anbring værktøjet tættere på,
parallelt med kanten. Når maskinen registrerer metalpladen, aktiveres den og den
udsender et lydsignal, mens lysdioderne tændes efter hinanden indtil "OK" (
af en sonde som vist på FIG. F. Anbring eventuelt værktøjet tættere på rudens kant
op til 1-2 cm fra karrosseriet. Hvis man er nødt til at arbejde med værktøjet for tæt
på de synlige dele af karrosseriet, anbefales det at afkøle lakken med en fugtig
klud eller et tyndt lag forstøvet vand.
8- Begynd fra et hjørne af ruden, hvorved værktøjet placeres parallelt til kanten ved
den afstand fra karrosseriet, der blevet fundet frem til tidligere, tryk på knappen, og
bevæg straks værktøjet omtrent tyve centimeter frem og tilbage, idet man forsøger
at følge limens position som vist på FIG. G.
9- Hæv rudens hjørne en smule uden at belaste det for meget ved hjælp af den dertil
beregnede plastikstang, og pres samtidigt hjørnet indad med hånden. Så snart
ruden hæves, føres stangen ind for at holde den fast i positionen. Hvis ruden ikke
er hævet, skal man anbring induktoren og opvarme området igen, idet der udøves
et let træk med plastikstangen.
10- Bliv ved med at fjerne limen fra resten af ruden, idet man arbejder over små lige
strækninger (cirka 20-30) ad gangen ved en hastighed på 3 - 4 cm/s.
- 52 -
).
.
) deaktiveret, fordi maskinen automatisk indstiller
); på displayet vises den valgte værdi.
).
