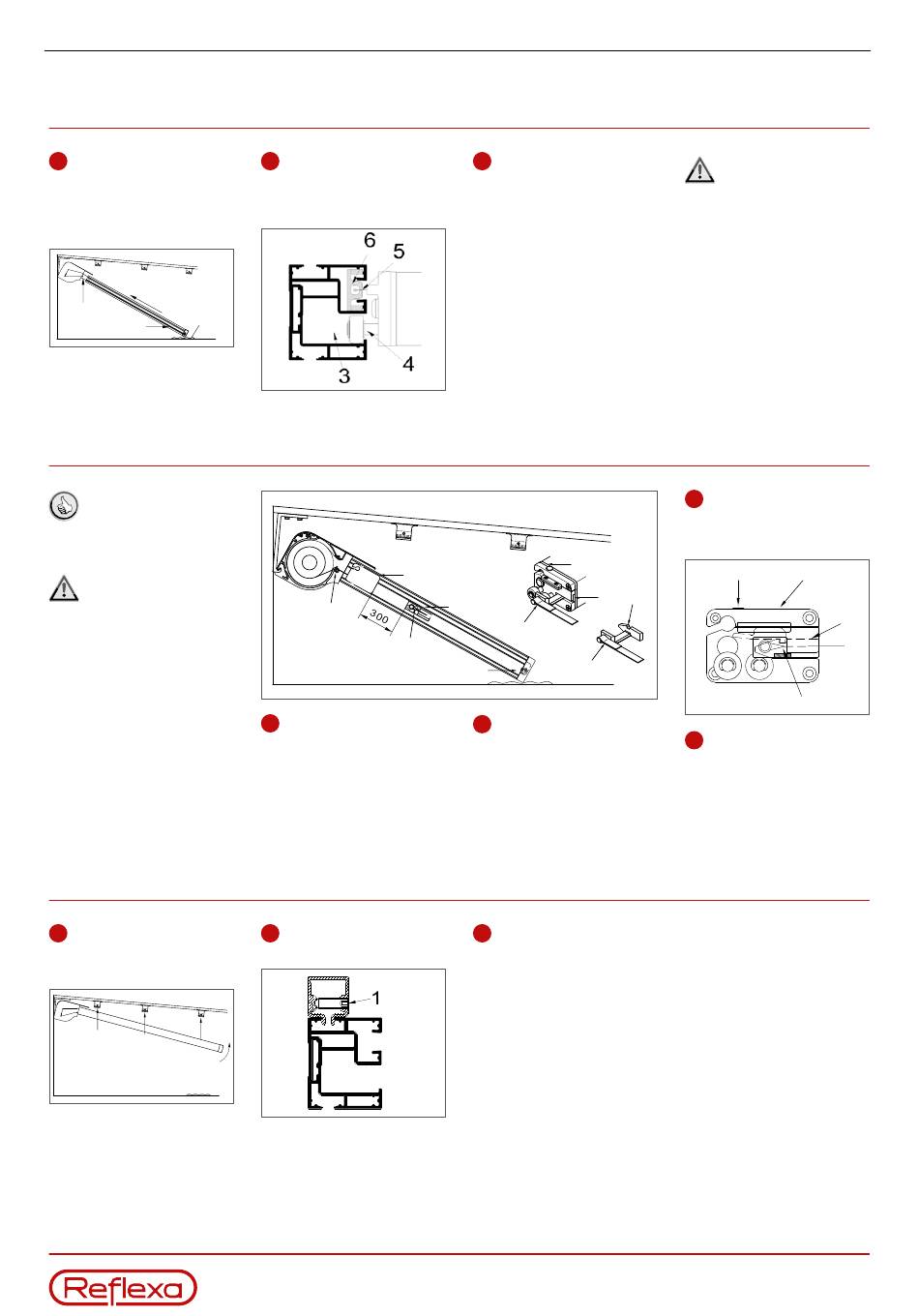

Reflexa LifeSmall Zip Reparaturanleitung Seite 3

Reparaturanleitung LifeSmall Zip Federpaketwechsel Lagerseite
4 Montage Markisenkasten und Führungsschienen
A
Markisenkasten in die Halter
einhängen. Beide Führungsschie­
nen (1) gleichmäßig bis zur Hälfte
der Ausleger der Seitenlager (2)
aufschieben:
2
Pappe
1
5 Montage Zugbänder
Demontage und
Montage der Zugbänder
möglichst zu zweit
vornehmen.
Zugbänder nicht
verdrehen.
6 Montage Führungsschienen (Führungsschienenhalter)
A
Führungsschienen gleich­
mäßig anheben, in Schienen­
halter einclipsen.
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
B
Die Laufwagen (4) auf untere
Gasse der Führungsschienen (3)
führen. Tuch (5) in Innenführungs­
leisten (6) einführen:
5
1
3
A
Zugbänder über die Umlenk­
rolle im Markisenkasten führen
(1), in den unteren Schlitz der
Führungsschiene legen.
B
Klemmschrauben (1)
anziehen.
C
Führungsschienen nach
oben schieben und festschrau­
ben (siehe Kapitel 1 Erste Ar­
beitsschritte).
5
4
4
3
3
2
B
Markise ganz einfahren.
Zugbänder nach unten um die
untere Umlenkrolle führen (2).
Im oberen Schlitz der Führungs­
schiene zurück nach oben führen.
C
Boden an Markisenkasten
montieren (siehe Kapitel 1 Erste
Arbeitsschritte).
REFLEXA-WERKE Albrecht GmbH
Tel: 08224 999-0 | Fax: 08224 999-222
Schraubenköpfe müssen
komplett versenkt sein.
Die Fallstangenzapfen könnten
sonst daran hängen bleiben.
C
Die Schlaufen der Zug­
bänder (3) über die Bolzen der
Bleche (4) führen.
6 5
4
3
D
Zugbänder ziehen (ca. 300
bis 500 mm) und das Blech (4) in
die Laufwagen einschieben (5)
bis es eingerastet ist.
Stopfen (6) eindrücken.
| Silbermannstraße 29 | 89364 Rettenbach
| www.reflexa.de | info @ reflexa.de
Seite 3
