Reflexa LifeSmall Zip Reparaturanleitung Seite 2

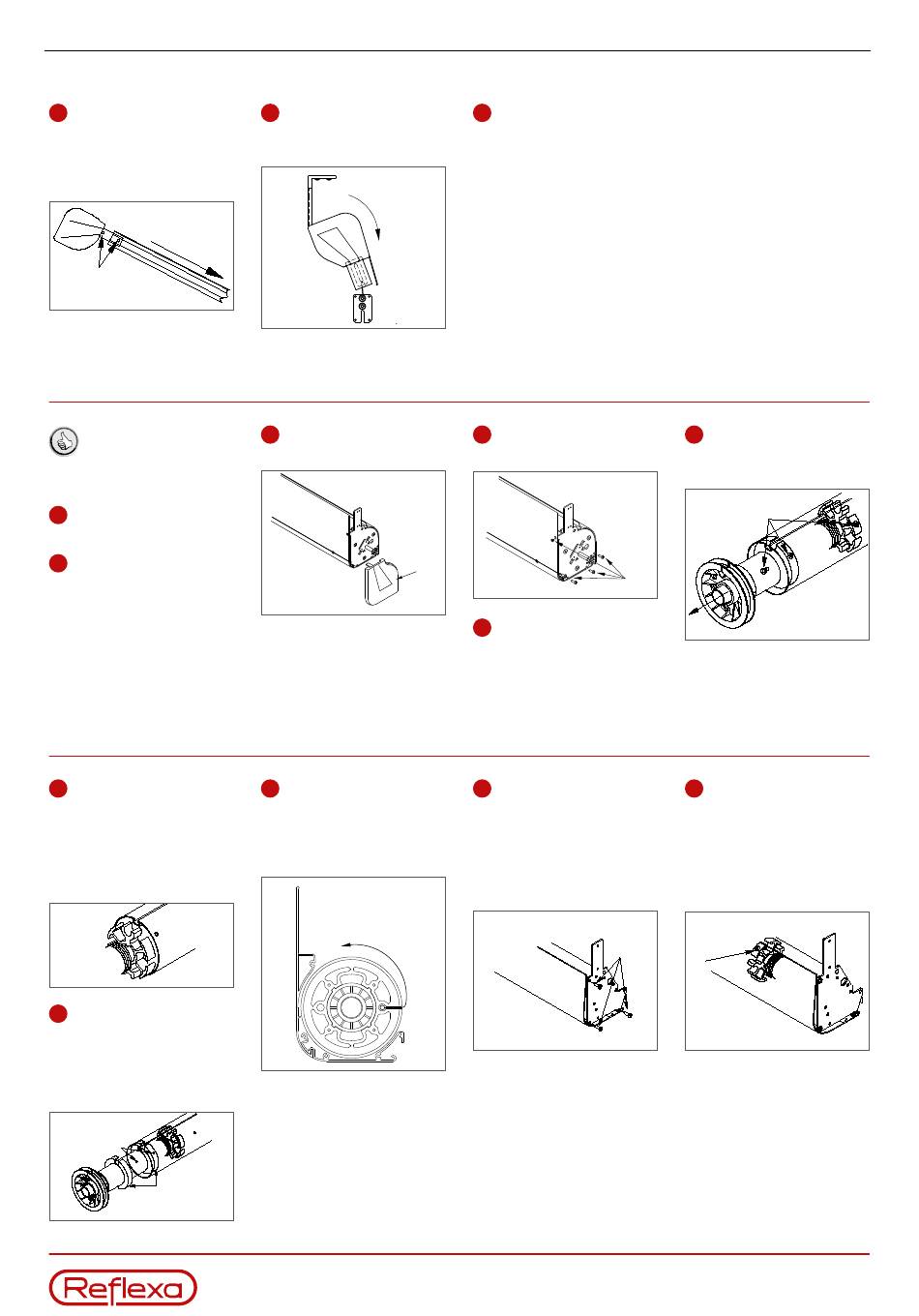

Reparaturanleitung LifeSmall Zip Federpaketwechsel Lagerseite
E
Markisenkasten gut festhal­
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
ten: Verbindungsschrauben (2) an
den Innenseiten lösen, Führungs­
schienen vorsichtig von den Sei­
tenteilen der Markise ziehen:
2
2
2 Demontage defektes Federpaket
Das Federpaket ist stark
gefettet! Geben Sie es
nach der Demontage in
einen Beutel.
A
Motor an Montage­ und Ein­
stellkabel anklemmen.
B
Bespannung vorsichtig
abrollen lassen. Dabei beachten,
dass sich die Zugbänder nicht
ver heddern.
3 Montage neues Federpaket
A
Eventuelle Verschmutzungen
wie Bohrspäne und Nietreste aus
der Tuchwelle beseitigen.
Die Feder des neuen Federpake­
tes gut einfetten.
Neues Federpaket seitlich in die
Tuchwelle schieben:
B
Laufring (1) in Tuchwelle ein­
schieben.
Durch die vorhandenen Löcher
(2) der Tuchwelle in die Mitte des
Laufrings bohren. Laufring mit
Tuchwelle vernieten.
2
1
F
Markisenkasten vorsichtig in
den Montagekonsolen herunter
hängen lassen.
4
4
C
Seitenkappe (1) der Motor­
seite abziehen:
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
1
C
Unter Beachtung der
Wickelrichtung Zugband wieder
auf die Gurtscheibe des
Federpaketes wickeln (vorher
mitgezählte Umwicklungen):
G
Markisenkasten aushängen,
auf bereitgestellte Ablageböcke
legen.
D
Seitenlager (2) der Lagersei­
te abschrauben:
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
2
E
Zugband von Gurtscheibe
herunternehmen, dabei mitzäh­
len, wie oft es um die Wickel­
scheibe gewickelt ist.
D
Seitenlager auf Federpaket
schieben. Seitenlager mit Feder­
paket bis zum Markisenkasten
schieben und festschrauben (3).
Tuchwelle mit Mitnehmerstern
vernieten (4).
3
REFLEXA-WERKE Albrecht GmbH
Tel: 08224 999-0 | Fax: 08224 999-222
F
Nieten (1) aus Feder paket
herausbohren. Federpaket seitlich
aus Tuchwelle herausziehen.
1
E
Seitenkappe aufstecken (sie­
he Kapitel 2 Demontage defektes
Federpaket).
Bespannung vorsichtig aufrollen
lassen, dabei dürfen sich die
Zugbänder nicht verheddern.
4
