Prüfung der Installation
Führen Sie vor dem Einschalten der Spannungsversorgung folgende Prüfungen
durch.

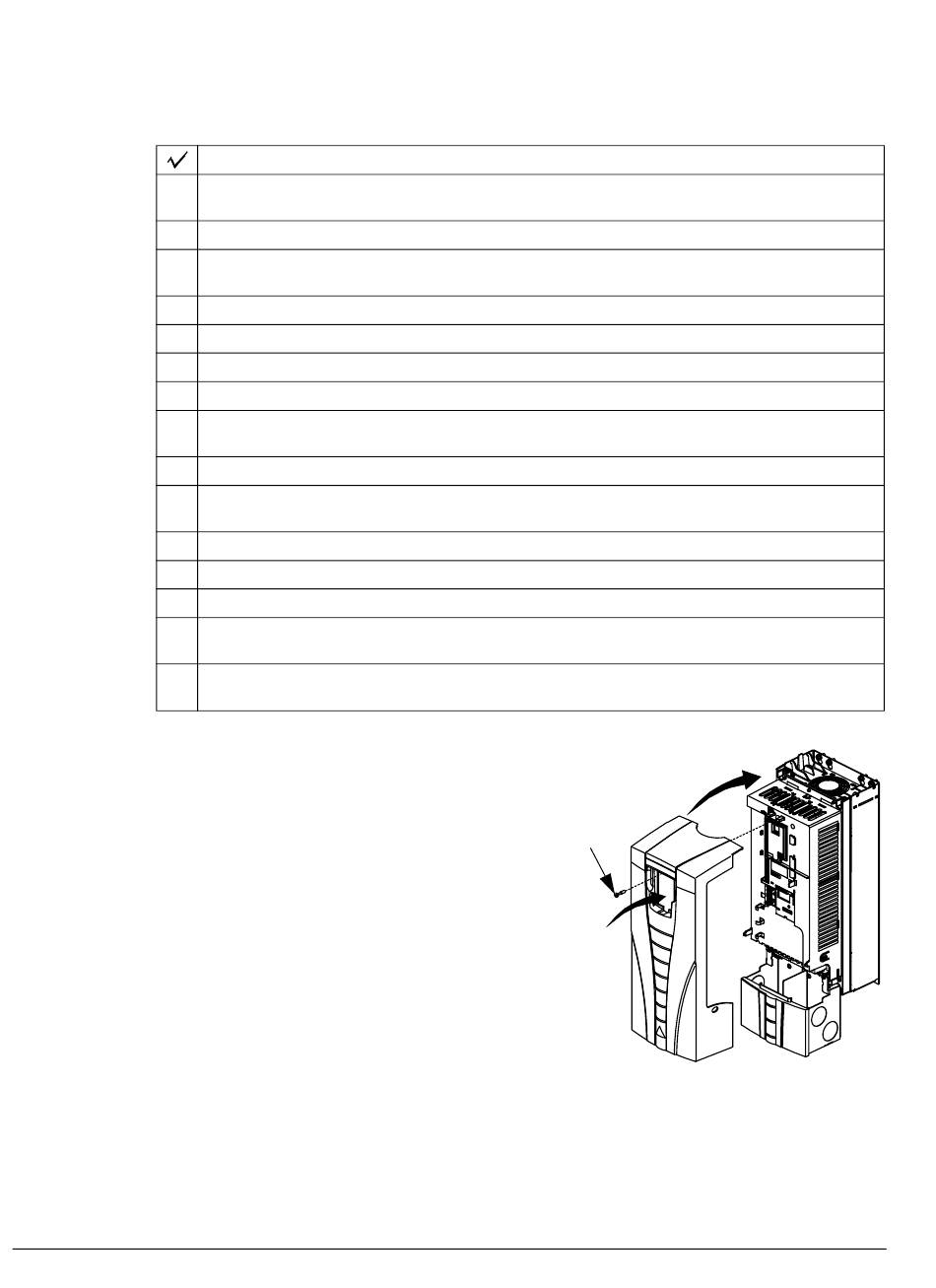

Aufsetzen der Gehäuseabdeckung
1. Richten Sie die Abdeckung aus und schieben
Sie sie auf das Chassis.
2. Drehen Sie die Befestigungsschraube fest.
3. Stecken Sie die Steuertafel wieder auf.
Installation
Die Umgebung des Installationsortes entspricht den Anforderungen an die
Umgebungsbedingungen des Frequenzumrichters.
Der Frequenzumrichter ist sicher und fest montiert.
Die Abstände um den Frequenzumrichter entsprechen den spezifizierten
Kühlungsanforderungen.
Der Motor und angetriebene Maschinen sind startbereit.
Bei erdfreien (IT-) Netzen: Der Anschluss der eingebauten EMV-Filter ist getrennt worden.
Der Antrieb ist ordnungsgemäß geerdet.
Die Netzanschluss-Spannung entspricht der Eingangsnennspannung des Frequenzumrichters.
Die Eingangs- (Netz-) Anschlüsse an U1, V1, und W1 sind ordnungsgemäß mit dem richtigen
Anzugsmoment ausgeführt.
Die Eingangs- (Netz-) Sicherungen sind installiert.
Die Motoranschlüsse an U2, V2, und W2 sind ordnungsgemäß mit dem richtigen
Anzugsmoment ausgeführt.
Die Motorkabelführung verläuft getrennt von anderen Kabeln.
KEINE Leistungsfaktor-Kompensationskondensatoren sind am Motorkabel angeschlossen.
Die Steueranschlüsse sind ordnungsgemäß ausgeführt.
KEINE Werkzeuge oder Fremdkörper (wie Bohrstaub) befinden sich im
Frequenzumrichtergehäuse.
Es ist KEINE andere Spannungsquelle an den Motor (wie z.B. ein Bypass-Anschluss)
angeschlossen – an die Ausgänge des Frequenzumrichters ist keine Spannung angelegt.
ACS 550 Betriebsanleitung
Prüfung
2
3
1
