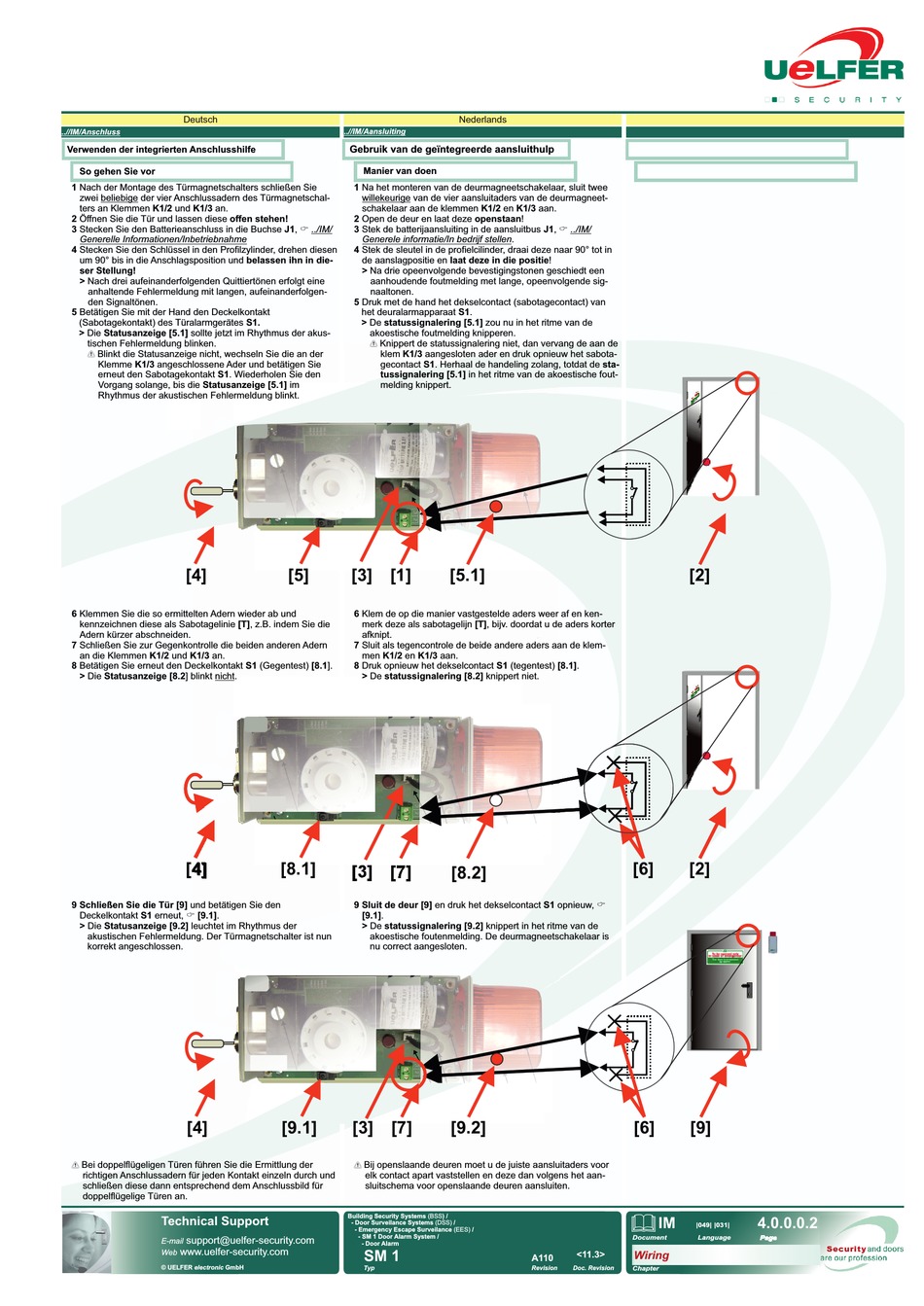

uelfer SM 1 Installationsanweisung Seite 16

Deutsch
..//IM/Anschluss
Verwenden der integrierten Anschlusshilfe
So gehen Sie vor
1 Nach der Montage des Türmagnetschalters schließen Sie
zwei beliebige der vier Anschlussadern des Türmagnetschal-
ters an Klemmen K1/2 und K1/3 an.
2 Öffnen Sie die Tür und lassen diese offen stehen!
3 Stecken Sie den Batterieanschluss in die Buchse J1,  ../IM/
Generelle Informationen/Inbetriebnahme
4 Stecken Sie den Schlüssel in den Profilzylinder, drehen diesen
um 90° bis in die Anschlagsposition und belassen ihn in die-
ser Stellung!
> Nach drei aufeinanderfolgenden Quittiertönen erfolgt eine
anhaltende Fehlermeldung mit langen, aufeinanderfolgen-
den Signaltönen.
5 Betätigen Sie mit der Hand den Deckelkontakt
(Sabotagekontakt) des Türalarmgerätes S1.
> Die Statusanzeige [5.1] sollte jetzt im Rhythmus der akus-
tischen Fehlermeldung blinken.
Blinkt die Statusanzeige nicht, wechseln Sie die an der
Klemme K1/3 angeschlossene Ader und betätigen Sie
erneut den Sabotagekontakt S1. Wiederholen Sie den
Vorgang solange, bis die Statusanzeige [5.1] im
Rhythmus der akustischen Fehlermeldung blinkt.
[4]
6 Klemmen Sie die so ermittelten Adern wieder ab und
kennzeichnen diese als Sabotagelinie [T], z.B. indem Sie die
Adern kürzer abschneiden.
7 Schließen Sie zur Gegenkontrolle die beiden anderen Adern
an die Klemmen K1/2 und K1/3 an.
8 Betätigen Sie erneut den Deckelkontakt S1 (Gegentest) [8.1].
> Die Statusanzeige [8.2] blinkt nicht.
[4] [4]
9 Schließen Sie die Tür [9] und betätigen Sie den
Deckelkontakt S1 erneut,  [9.1].
> Die Statusanzeige [9.2] leuchtet im Rhythmus der
akustischen Fehlermeldung. Der Türmagnetschalter ist nun
korrekt angeschlossen.
[4]
Bei doppelflügeligen Türen führen Sie die Ermittlung der
richtigen Anschlussadern für jeden Kontakt einzeln durch und
schließen diese dann entsprechend dem Anschlussbild für
doppelflügelige Türen an.
Technical Support
support@uelfer-security.com
E-mail
www.uelfer-security.com
Web
© UELFER electronic GmbH
..//IM/Aansluiting
Gebruik van de geïntegreerde aansluithulp
Manier van doen
1 Na het monteren van de deurmagneetschakelaar, sluit twee
willekeurige van de vier aansluitaders van de deurmagneet-
schakelaar aan de klemmen K1/2 en K1/3 aan.
2 Open de deur en laat deze openstaan!
3 Stek de batterijaansluiting in de aansluitbus J1,  ../IM/
Generele informatie/In bedrijf stellen.
4 Stek de sleutel in de profielcilinder, draai deze naar 90° tot in
de aanslagpositie en laat deze in die positie!
> Na drie opeenvolgende bevestigingstonen geschiedt een
aanhoudende foutmelding met lange, opeenvolgende sig-
naaltonen.
5 Druk met de hand het dekselcontact (sabotagecontact) van
het deuralarmapparaat S1.
> De statussignalering [5.1] zou nu in het ritme van de
akoestische foutmelding knipperen.
Knippert de statussignalering niet, dan vervang de aan de
klem K1/3 aangesloten ader en druk opnieuw het sabota-
gecontact S1. Herhaal de handeling zolang, totdat de sta-
tussignalering [5.1] in het ritme van de akoestische fout-
melding knippert.
[5] [3] [1] [5.1]
6 Klem de op die manier vastgestelde aders weer af en ken-
merk deze als sabotagelijn [T], bijv. doordat u de aders korter
afknipt.
7 Sluit als tegencontrole de beide andere aders aan de klem-
men K1/2 en K1/3 aan.
8 Druk opnieuw het dekselcontact S1 (tegentest) [8.1].
> De statussignalering [8.2] knippert niet.
[8.1]
[3]
[7]
[8.2]
9 Sluit de deur [9] en druk het dekselcontact S1 opnieuw, 
[9.1].
> De statussignalering [9.2] knippert in het ritme van de
akoestische foutenmelding. De deurmagneetschakelaar is
nu correct aangesloten.
[3] [7] [9.2]
[9.1]
Bij openslaande deuren moet u de juiste aansluitaders voor
elk contact apart vaststellen en deze dan volgens het aan-
sluitschema voor openslaande deuren aansluiten.
Building Security Systems (BSS) /
- Door Surveilance Systems (DSS) /
- Emergency Escape Surveilance (EES) /
- SM 1 Door Alarm System /
- Door Alarm
SM 1
Typ
Nederlands
<11.3>
A110
Revision Doc. Revision
[2]
[6] [2]
[6] [9]
IM 4.0.0.0.2
|049| |031|
Document Language Page
Wiring
Chapter
