Deutsch
..//IM/Montage

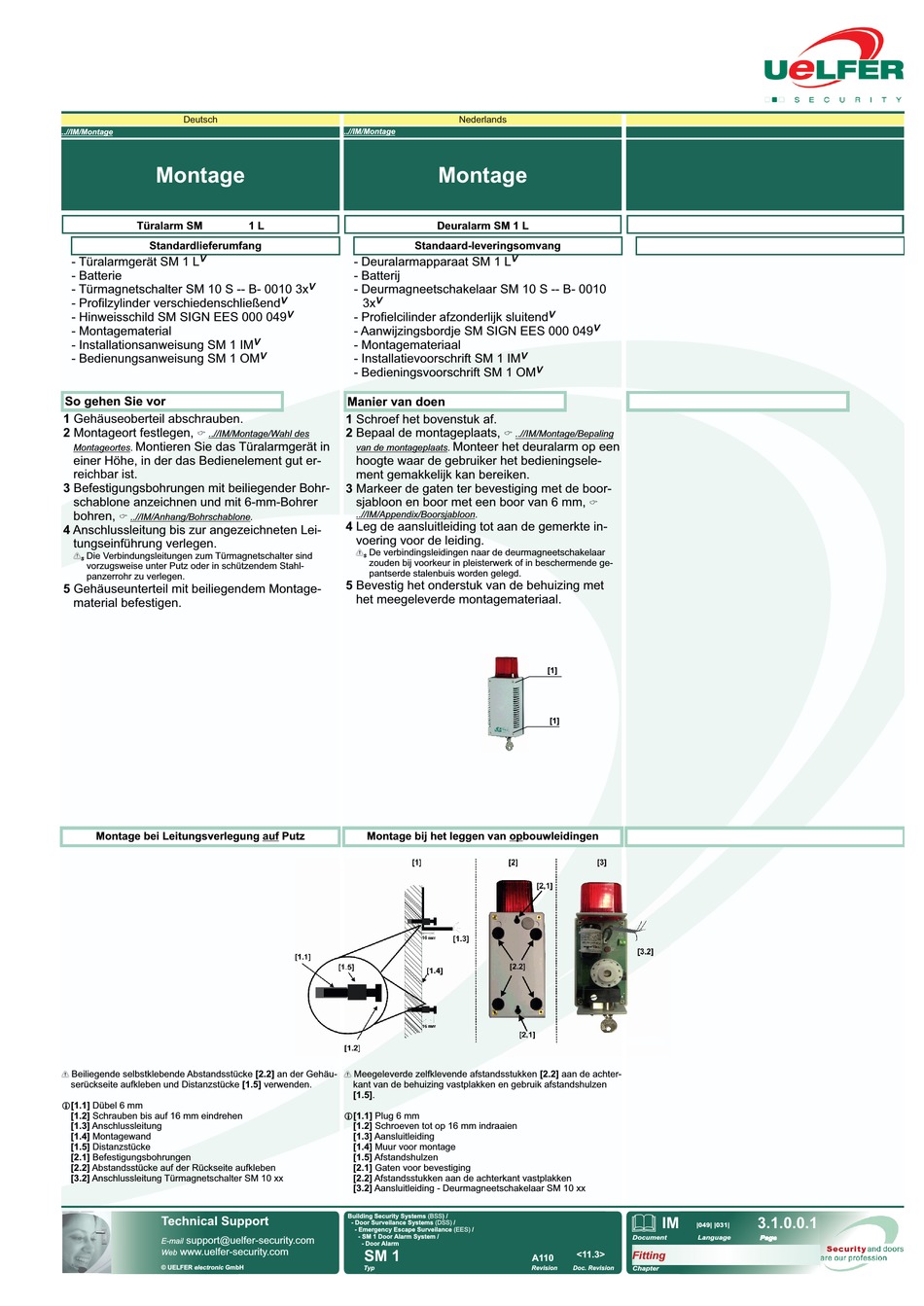

Montage
Türalarm SM
Standardlieferumfang
V
- Türalarmgerät SM 1 L
- Batterie
- Türmagnetschalter SM 10 S -- B- 0010 3x
- Profilzylinder verschiedenschließend
- Hinweisschild SM SIGN EES 000 049
- Montagematerial
- Installationsanweisung SM 1 IM
- Bedienungsanweisung SM 1 OM
So gehen Sie vor
1 Gehäuseoberteil abschrauben.
2 Montageort festlegen,
 ..//IM/Montage/Wahl des
Montieren Sie das Türalarmgerät in
Montageortes.
einer Höhe, in der das Bedienelement gut er-
reichbar ist.
3 Befestigungsbohrungen mit beiliegender Bohr-
schablone anzeichnen und mit 6-mm-Bohrer
bohren,
 ..//IM/Anhang/Bohrschablone.
4 Anschlussleitung bis zur angezeichneten Lei-
tungseinführung verlegen.
Die Verbindungsleitungen zum Türmagnetschalter sind
S
vorzugsweise unter Putz oder in schützendem Stahl-
panzerrohr zu verlegen.
5 Gehäuseunterteil mit beiliegendem Montage-
material befestigen.
Montage bei Leitungsverlegung auf Putz
Beiliegende selbstklebende Abstandsstücke [2.2] an der Gehäu-
serückseite aufkleben und Distanzstücke [1.5] verwenden.
[1.1] Dübel 6 mm
[1.2] Schrauben bis auf 16 mm eindrehen
[1.3] Anschlussleitung
[1.4] Montagewand
[1.5] Distanzstücke
[2.1] Befestigungsbohrungen
[2.2] Abstandsstücke auf der Rückseite aufkleben
[3.2] Anschlussleitung Türmagnetschalter SM 10 xx

Technical Support

support@uelfer-security.com
E-mail
www.uelfer-security.com
Web
© UELFER electronic GmbH
..//IM/Montage
1 L
Standaard-leveringsomvang
- Deuralarmapparaat SM 1 L
- Batterij
V
- Deurmagneetschakelaar SM 10 S -- B- 0010
V V
3x
V
- Profielcilinder afzonderlijk sluitend
- Aanwijzingsbordje SM SIGN EES 000 049
V
- Montagemateriaal
V
- Installatievoorschrift SM 1 IM
- Bedieningsvoorschrift SM 1 OM
Manier van doen
1 Schroef het bovenstuk af.
2 Bepaal de montageplaats,
van de montageplaats.
hoogte waar de gebruiker het bedieningsele-
ment gemakkelijk kan bereiken.
3 Markeer de gaten ter bevestiging met de boor-
sjabloon en boor met een boor van 6 mm,
..//IM/Appendix/Boorsjabloon.
4 Leg de aansluitleiding tot aan de gemerkte in-
voering voor de leiding.
De verbindingsleidingen naar de deurmagneetschakelaar
S
zouden bij voorkeur in pleisterwerk of in beschermende ge-
pantserde stalenbuis worden gelegd.
5 Bevestig het onderstuk van de behuizing met
het meegeleverde montagemateriaal.
Montage bij het leggen van opbouwleidingen
Meegeleverde zelfklevende afstandsstukken [2.2] aan de achter-
kant van de behuizing vastplakken en gebruik afstandshulzen
[1.5].
[1.1] Plug 6 mm
[1.2] Schroeven tot op 16 mm indraaien
[1.3] Aansluitleiding
[1.4] Muur voor montage
[1.5] Afstandshulzen
[2.1] Gaten voor bevestiging
[2.2] Afstandsstukken aan de achterkant vastplakken
[3.2] Aansluitleiding - Deurmagneetschakelaar SM 10 xx
Building Security Systems (BSS) /
- Door Surveilance Systems (DSS) /
- Emergency Escape Surveilance (EES) /
- SM 1 Door Alarm System /
- Door Alarm
SM 1
Typ
Nederlands
Montage
Deuralarm SM 1 L
V
V
V
V
V
 ..//IM/Montage/Bepaling
Monteer het deuralarm op een

[1]
[1]
<11.3>
A110
