4.1. Vermogenseenheid:
De vermogenseenheid wordt op het dak van de saunacabine gelegd en met twee schroeven bevestigd.
4.2. Montage van het bedieningspaneel voor ophangen aan de buitenwand:
(zie meegeleverde boorsjabloon):
I. Boor een gat met een diameter van 20 mm op de positie van de kabelgoot, op een hoogte van
ca. 1500 – 1700 mm (afb. 1).
II. Meet vanaf het geboorde gat 65 mm naar boven en vervolgens 40 mm naar links. Dit geeft u de positie
van de linkse bevestigingsschroef (afb. 2).
III. Monteer de rechter bevestigingsschroef op een horizontale afstand van 110 mm (afb. 2).
IV. Trek vervolgens de zwarte verbindingskabel met een intrekhulp door het geboorde gat tot op het dak en
verbindt de kabel met de vermogenseenheid (afb. 4).
V. Sluit de boring af met isolatiewol of met plakband.
VI. Hang tenslotte het bedieningspaneel op de vooraf bevestigde schroeven (afb. 3).

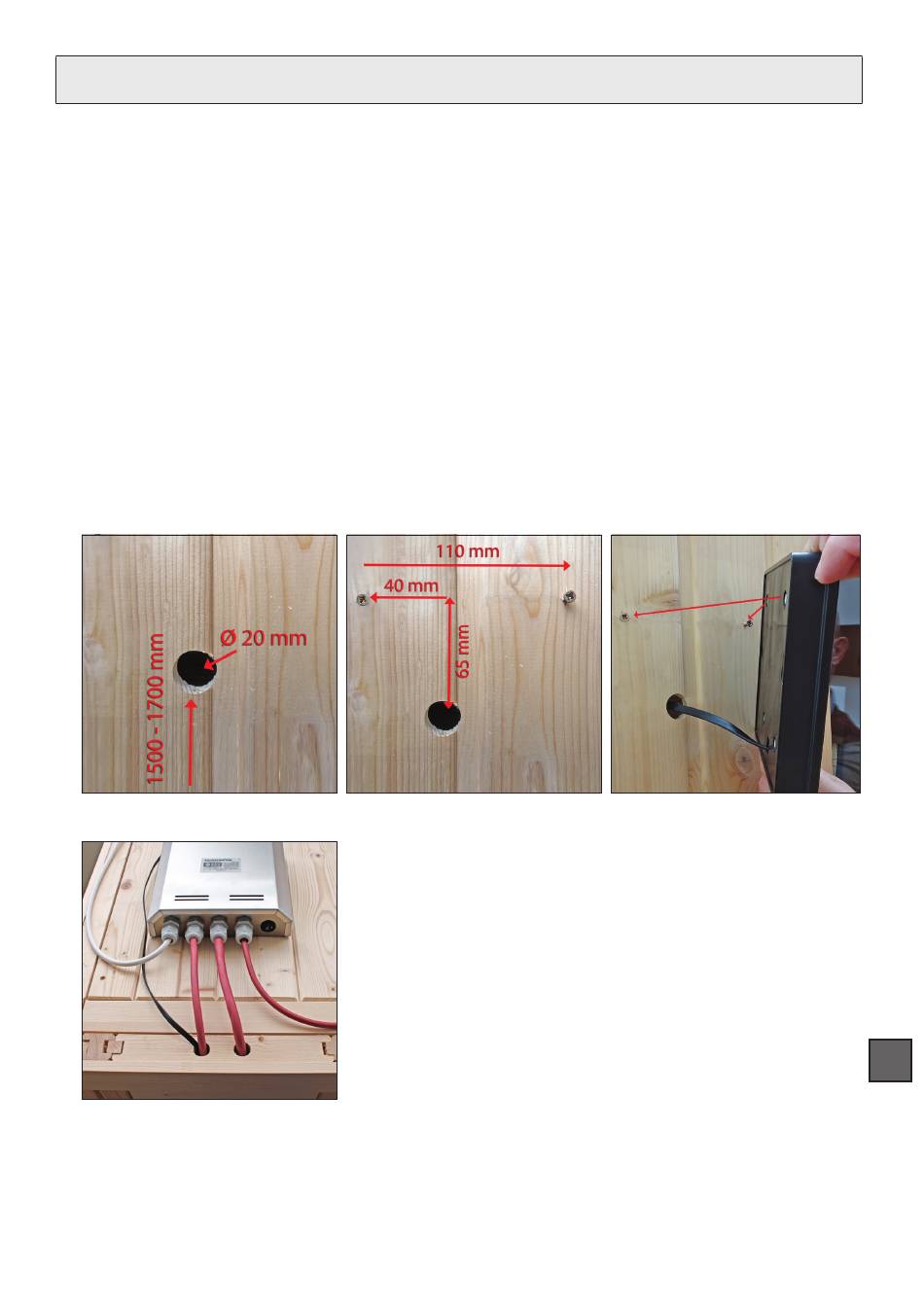

Afb. 1
