4.1. Leistungsteil:
Das Leistungsteil wird auf das Dach der Saunakabine gelegt und mit zwei Schrauben befestigt.

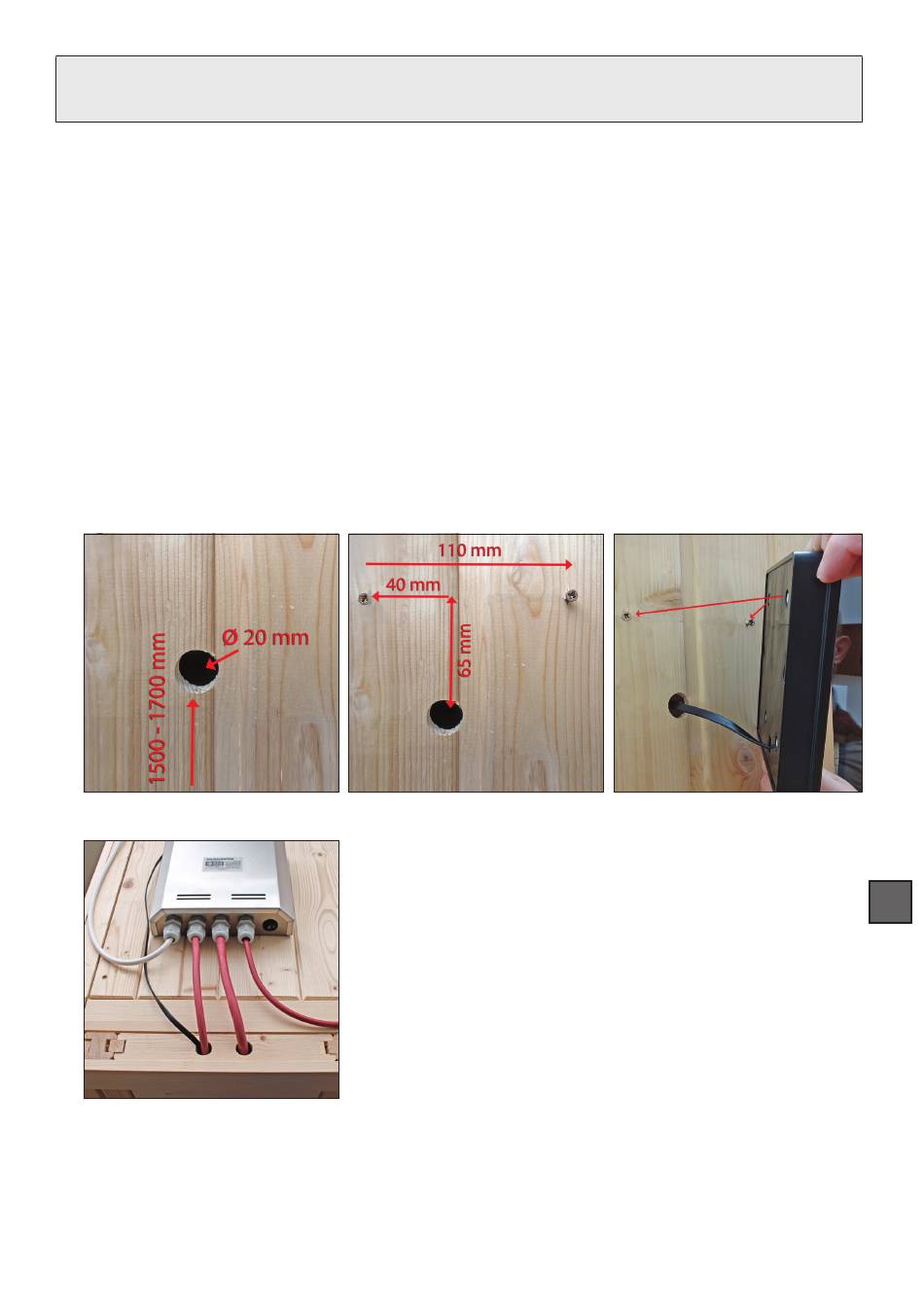

4.2. Montage des Bedienteils zum Aufhängen an der Außenwand
(siehe beiliegende Bohrschablone):
I. Bohren Sie ein Loch mit einem Durchmesser von 20 mm an der Position des Kabelkanals, auf einer Höhe
von ca. 1500 – 1700 mm (Abb. 1).
II. Messen Sie vom Bohrloch 65 mm nach oben und anschließend 40 mm nach links. Dies ergibt die
Position des linken Befestigungsschraubens (Abb. 2).
III. Montieren Sie den rechten Befestigungsschrauben waagrecht in einem Abstand von 110 mm (Abb. 2).
IV. Anschließend das schwarze Verbindungskabel mit einer Einzugshilfe durch das Bohrloch auf das Dach
führen und mit dem Leistungsteil verbinden (Abb. 4).
V. Verschließen Sie die Bohrung mit einer Dämmwolle oder einem Klebestreifen.
VI. Zum Schluss das Bedienteil auf den zuvor befestigten Schrauben einhängen (Abb. 3).
Abb. 1
Abb. 4
4. MONTAGE
Abb. 2 Abb. 3
