Beschreibung der Bedienelemente

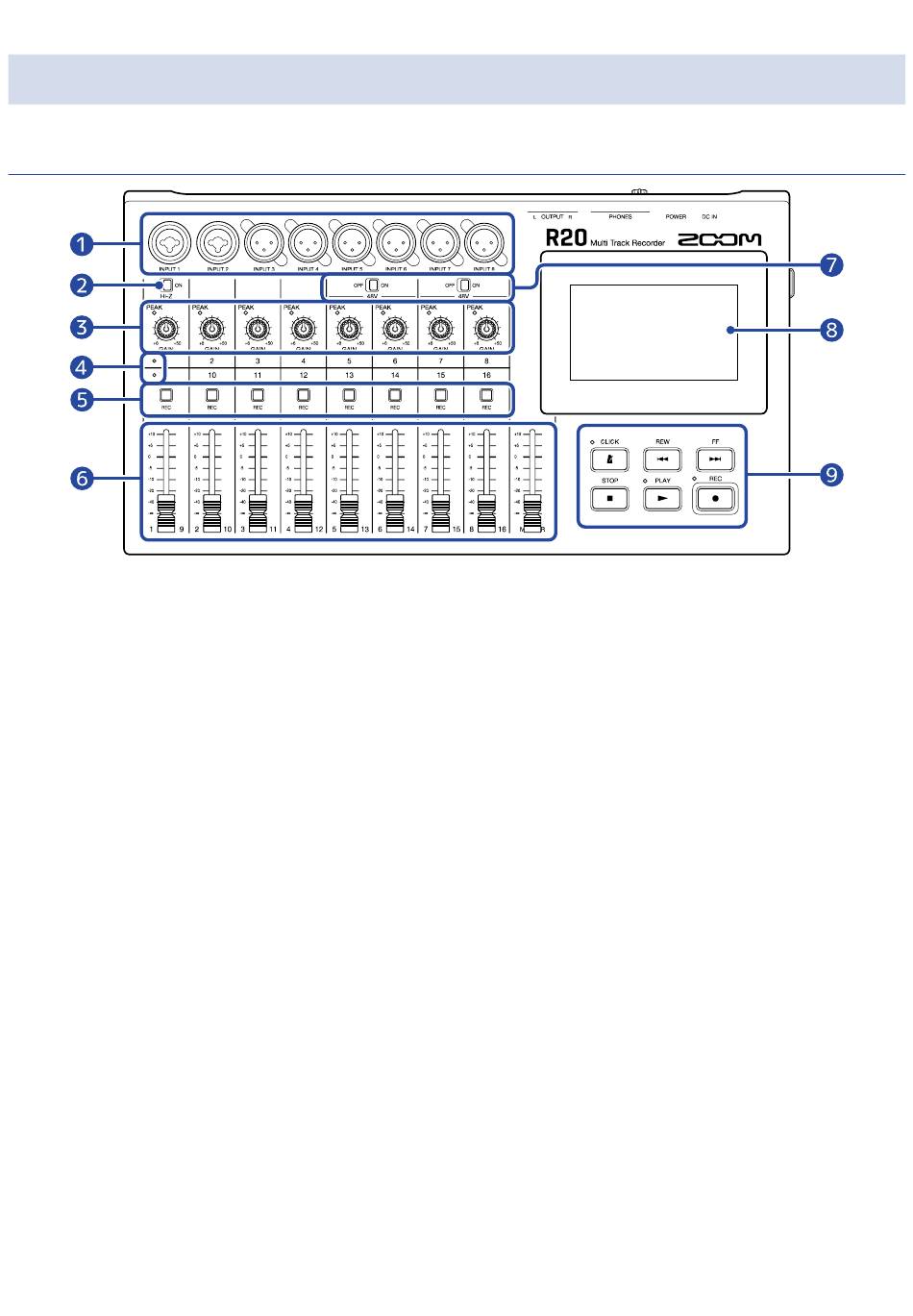

Oberseite
❶
Eingangsbuchsen
Verwenden Sie die INPUTS 1 und 2, um Mikrofone, Keyboards oder Gitarren anzuschließen. Es werden
XLR- und (unsymmetrische) 6,35 mm Klinkenstecker unterstützt.
Verwenden Sie die INPUTS 3 bis 8, um Mikrofone oder Keyboards anzuschließen. Diese Anschlüsse
sind für XLR-Stecker ausgelegt.
❷
Hi-Z-Taste
Schaltet den Hi-Z-Modus für INPUT 1 an/ab. Aktivieren Sie den Hi-Z-Modus, wenn Sie eine Gitarre oder
einen Bass anschließen.
❸
PEAK-Anzeigen/GAIN-Regler für die Eingänge
Über die GAIN-Regler im Eingang passen Sie die Eingangssignale an. Stellen Sie sie so ein, dass die
PEAK-Anzeigen nicht aufleuchten.
❹
Spuranzeigen
Sie zeigen an, ob die Kanaleingänge und Fader den Spuren 1–8 oder 9–16 zugewiesen sind.
❺
Spur-REC-Tasten
Drücken Sie diese Tasten, um Spuren aufnahmebereit zu schalten. Bei Aufnahmebereitschaft leuchten
sie rot.
❻
Kanal-/MASTER-Fader
Kanalfader: Sie steuern die einzelnen Spurpegel im Bereich von -∞ bis +10 dB aus.
MASTER-Fader: Damit steuern Sie den Signalpegel in der MASTER-Spur – einer Stereomischung der
einzelnen Spuren – im Bereich von -∞ bis +10 dB aus.
7
