Phonitor x – Quickstart

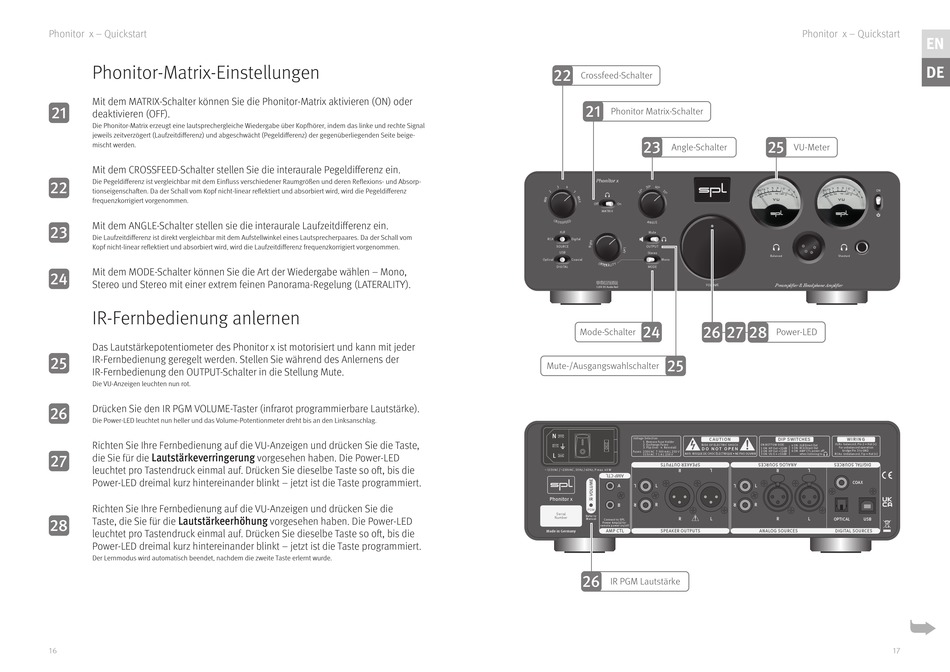

Phonitor-Matrix-Einstellungen

Mit dem MATRIX-Schalter können Sie die Phonitor-Matrix aktivieren (ON) oder
deaktivieren (OFF).
Die Phonitor-Matrix erzeugt eine lautsprechergleiche Wiedergabe über Kopfh örer, indem das linke und rechte Signal
jeweils zeitverzögert (Laufzeitdiff erenz) und abgeschwächt (Pegeldiff erenz) der gegenüberliegenden Seite beige-
mischt werden.
Mit dem CROSSFEED-Schalter stellen Sie die interaurale Pegeldiff erenz ein.
Die Pegeldiff erenz ist vergleichbar mit dem Einfluss verschiedener Raumgrößen und deren Reflexions- und Absorp-
tionseigenschaft en. Da der Schall vom Kopf nicht-linear reflektiert und absorbiert wird, wird die Pegeldiff erenz
frequenzkorrigiert vorgenommen.
Mit dem ANGLE-Schalter stellen sie die interaurale Laufzeitdiff erenz ein.
Die Laufzeitdiff erenz ist direkt vergleichbar mit dem Aufstellwinkel eines Lautsprecherpaares. Da der Schall vom
Kopf nicht-linear reflektiert und absorbiert wird, wird die Laufzeitdiff erenz frequenzkorrigiert vorgenommen.
Mit dem MODE-Schalter können Sie die Art der Wiedergabe wählen – Mono,
Stereo und Stereo mit einer extrem feinen Panorama-Regelung (LATERALITY).

IR-Fernbedienung anlernen

Das Lautstärkepotentiometer des Phonitor x ist motorisiert und kann mit jeder
IR-Fernbedienung geregelt werden. Stellen Sie während des Anlernens der
IR-Fernbedienung den OUTPUT-Schalter in die Stellung Mute.
Die VU-Anzeigen leuchten nun rot.
Drücken Sie den IR PGM VOLUME-Taster (infrarot programmierbare Lautstärke).
Die Power-LED leuchtet nun heller und das Volume-Potentionmeter dreht bis an den Linksanschlag.
Richten Sie Ihre Fernbedienung auf die VU-Anzeigen und drücken Sie die Taste,
Lautstärkeverringerung
die Sie für die
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so oft , bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Richten Sie Ihre Fernbedienung auf die VU-Anzeigen und drücken Sie die
Lautstärkeerhöhung
Taste, die Sie für die
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so oft , bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Der Lernmodus wird automatisch beendet, nachdem die zweite Taste erlernt wurde.
16
vorgesehen haben. Die Power-LED
vorgesehen haben. Die Power-LED
Crossfeed-Schalter
Phonitor Matrix-Schalter
Angle-Schalter
Phonitor x
Off On
MATRIX
XLR Mute
RCA Digital
SOURCE OUTPUT
USB Stereo
Optical Coaxial Mono
DIGITAL MODE
VOLTAiR
120V DC Audio Rail
Mode-Schalter
Mute-/Ausgangswahlschalter
Voltage Selection: C A U T I O N
1. Remove Fuse Holder
2. Exchange Fuses RISK OF ELECTRIC SHOCK
3. Flip Over 4. Reinstall
D O N O T O P E N
Fuses: 230V AC: T 500 mA L 250 V
115V AC: T 1 A L 250 V AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 45 W
A L
Phonitor x
IR
R
B
PGM
Serial
Refer to
Number R L
Manual Connect to SPL
Power Amp(s) for
remote power on/off
AMP CTL SPEAKER OUTPUTS
Made in Germany
IR PGM Lautstärke
Phonitor x – Quickstart
EN
DE
VU-Meter
ON
Balanced Standard
Preamplifier & Headphone Amplifier
Power-LED
DIP SWITCHES W I R I N G
ON BOTTOM SIDE: XLRs: balanced, Pin 2 = Hot (+)
4 ON: XLR Direct Out
For unbalanced operation
1 ON: HP Out +22dB 5 ON: RCA Direct Out
bridge Pin 3 to GND.
2 ON: HP Out +12dB 6 ON: AMP CTL power off
when listening to
3 ON: VU 0 = +10dB RCAs: Unbalanced, Tip = Hot (+)
COAX
L
R
R L
OPTICAL USB
ANALOG SOURCES DIGITAL SOURCES
