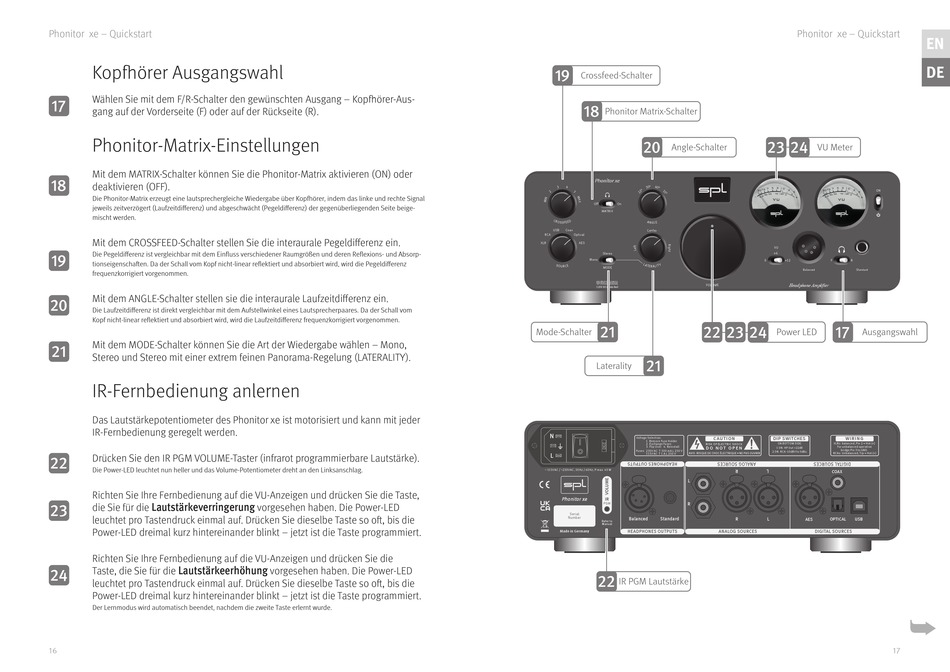

Phonitor xe – Quickstart
Kopfh örer Ausgangswahl
Wählen Sie mit dem F/R-Schalter den gewünschten Ausgang – Kopfh örer-Aus-
gang auf der Vorderseite (F) oder auf der Rückseite (R).
Phonitor-Matrix-Einstellungen
Mit dem MATRIX-Schalter können Sie die Phonitor-Matrix aktivieren (ON) oder
deaktivieren (OFF).
Die Phonitor-Matrix erzeugt eine lautsprechergleiche Wiedergabe über Kopfh örer, indem das linke und rechte Signal
jeweils zeitverzögert (Laufzeitdiff erenz) und abgeschwächt (Pegeldiff erenz) der gegenüberliegenden Seite beige-
mischt werden.
Mit dem CROSSFEED-Schalter stellen Sie die interaurale Pegeldiff erenz ein.
Die Pegeldiff erenz ist vergleichbar mit dem Einfluss verschiedener Raumgrößen und deren Reflexions- und Absorp-
tionseigenschaft en. Da der Schall vom Kopf nicht-linear reflektiert und absorbiert wird, wird die Pegeldiff erenz
frequenzkorrigiert vorgenommen.
Mit dem ANGLE-Schalter stellen sie die interaurale Laufzeitdiff erenz ein.
Die Laufzeitdiff erenz ist direkt vergleichbar mit dem Aufstellwinkel eines Lautsprecherpaares. Da der Schall vom
Kopf nicht-linear reflektiert und absorbiert wird, wird die Laufzeitdiff erenz frequenzkorrigiert vorgenommen.
Mit dem MODE-Schalter können Sie die Art der Wiedergabe wählen – Mono,
Stereo und Stereo mit einer extrem feinen Panorama-Regelung (LATERALITY).
IR-Fernbedienung anlernen
Das Lautstärkepotentiometer des Phonitor xe ist motorisiert und kann mit jeder
IR-Fernbedienung geregelt werden.
Drücken Sie den IR PGM VOLUME-Taster (infrarot programmierbare Lautstärke).
Die Power-LED leuchtet nun heller und das Volume-Potentiometer dreht an den Linksanschlag.
Richten Sie Ihre Fernbedienung auf die VU-Anzeigen und drücken Sie die Taste,
Lautstärkeverringerung
die Sie für die
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so oft , bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Richten Sie Ihre Fernbedienung auf die VU-Anzeigen und drücken Sie die
Lautstärkeerhöhung
Taste, die Sie für die
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so oft , bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Der Lernmodus wird automatisch beendet, nachdem die zweite Taste erlernt wurde.
