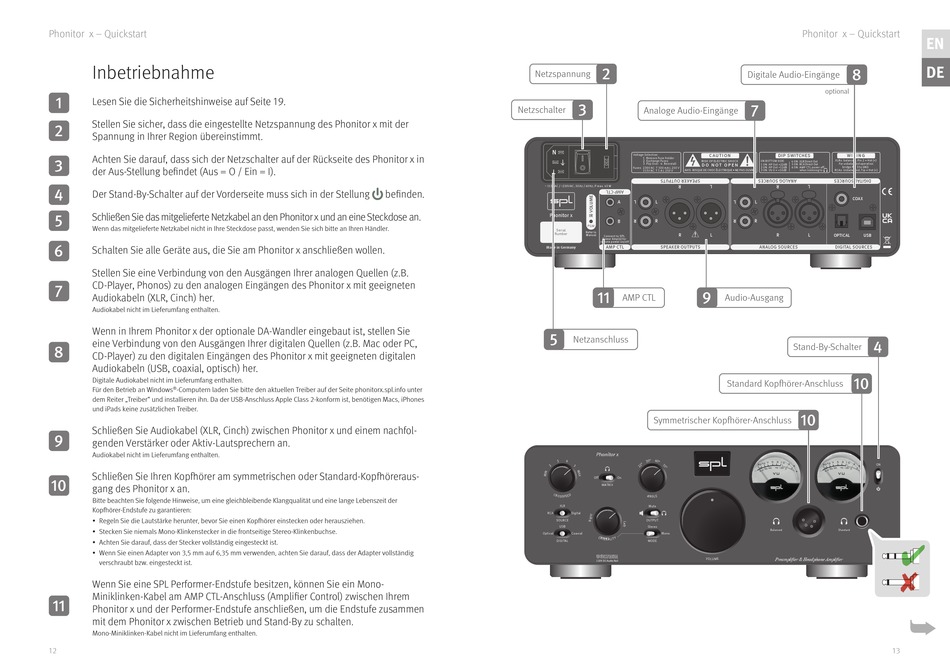

Phonitor x – Quickstart
Inbetriebnahme
Lesen Sie die Sicherheitshinweise auf Seite 19.
Stellen Sie sicher, dass die eingestellte Netzspannung des Phonitor x mit der
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des Phonitor x in
der Aus-Stellung befi ndet (Aus = O / Ein = I).
Der Stand-By-Schalter auf der Vorderseite muss sich in der Stellung
Schließen Sie das mitgelieferte Netzkabel an den Phonitor x und an eine Steckdose an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
6
Schalten Sie alle Geräte aus, die Sie am Phonitor x anschließen wollen.
Stellen Sie eine Verbindung von den Ausgängen Ihrer analogen Quellen (z.B.
CD-Player, Phonos) zu den analogen Eingängen des Phonitor x mit geeigneten
Audiokabeln (XLR, Cinch) her.
Audiokabel nicht im Lieferumfang enthalten.
Wenn in Ihrem Phonitor x der optionale DA-Wandler eingebaut ist, stellen Sie
eine Verbindung von den Ausgängen Ihrer digitalen Quellen (z.B. Mac oder PC,
8
CD-Player) zu den digitalen Eingängen des Phonitor x mit geeigneten digitalen
Audiokabeln (USB, coaxial, optisch) her.
Digitale Audiokabel nicht im Lieferumfang enthalten.
Für den Betrieb an Windows ® -Computern laden Sie bitte den aktuellen Treiber auf der Seite phonitorx.spl.info unter
dem Reiter „Treiber" und installieren ihn. Da der USB-Anschluss Apple Class 2-konform ist, benötigen Macs, iPhones
und iPads keine zusätzlichen Treiber.
Schließen Sie Audiokabel (XLR, Cinch) zwischen Phonitor x und einem nachfol-
genden Verstärker oder Aktiv-Lautsprechern an.
Audiokabel nicht im Lieferumfang enthalten.
Schließen Sie Ihren Kopfh örer am symmetrischen oder Standard-Kopfh öreraus-
gang des Phonitor x an.
Bitte beachten Sie folgende Hinweise, um eine gleichbleibende Klangqualität und eine lange Lebenszeit der
Kopfh örer-Endstufe zu garantieren:
• Regeln Sie die Lautstärke herunter, bevor Sie einen Kopfh örer einstecken oder herausziehen.
• Stecken Sie niemals Mono-Klinkenstecker in die frontseitige Stereo-Klinkenbuchse.
• Achten Sie darauf, dass der Stecker vollständig eingesteckt ist.
• Wenn Sie einen Adapter von 3,5 mm auf 6,35 mm verwenden, achten Sie darauf, dass der Adapter vollständig
verschraubt bzw. eingesteckt ist.
Wenn Sie eine SPL Performer-Endstufe besitzen, können Sie ein Mono-
Miniklinken-Kabel am AMP CTL-Anschluss (Amplifi er Control) zwischen Ihrem
Phonitor x und der Performer-Endstufe anschließen, um die Endstufe zusammen
mit dem Phonitor x zwischen Betrieb und Stand-By zu schalten.
Mono-Miniklinken-Kabel nicht im Lieferumfang enthalten.
12
Netzspannung
Netzschalter
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 45 W
befi nden.
Phonitor x
Serial
Number
Made in Germany
XLR
RCA
SOURCE
USB
Optical
DIGITAL
Digitale Audio-Eingänge
Analoge Audio-Eingänge
Voltage Selection:
C A U T I O N
1. Remove Fuse Holder
2. Exchange Fuses RISK OF ELECTRIC SHOCK
3. Flip Over 4. Reinstall
D O N O T O P E N
Fuses:
230V AC: T 500 mA L 250 V
115V AC: T 1 A L 250 V AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
A
L
IR
B R
PGM
Refer to
R L
Manual
Connect to SPL
Power Amp(s) for
remote power on/off
AMP CTL SPEAKER OUTPUTS
AMP CTL Audio-Ausgang
Netzanschluss
Standard Kopfh örer-Anschluss
Symmetrischer Kopfh örer-Anschluss
Phonitor x
Off On
MATRIX
Mute
Digital
OUTPUT
Stereo
Coaxial Mono
MODE
VOLTAiR
120V DC Audio Rail
Phonitor x – Quickstart
EN
DE
optional
DIP SWITCHES W I R I N G
XLRs: balanced, Pin 2 = Hot (+)
ON BOTTOM SIDE: 4 ON: XLR Direct Out
For unbalanced operation
1 ON: HP Out +22dB 5 ON: RCA Direct Out
2 ON: HP Out +12dB 6 ON: AMP CTL power off bridge Pin 3 to GND.
3 ON: VU 0 = +10dB when listening to RCAs: Unbalanced, Tip = Hot (+)
COAX
L
R
R L OPTICAL USB
ANALOG SOURCES DIGITAL SOURCES
Stand-By-Schalter
ON
Balanced Standard
Preamplifier & Headphone Amplifier
