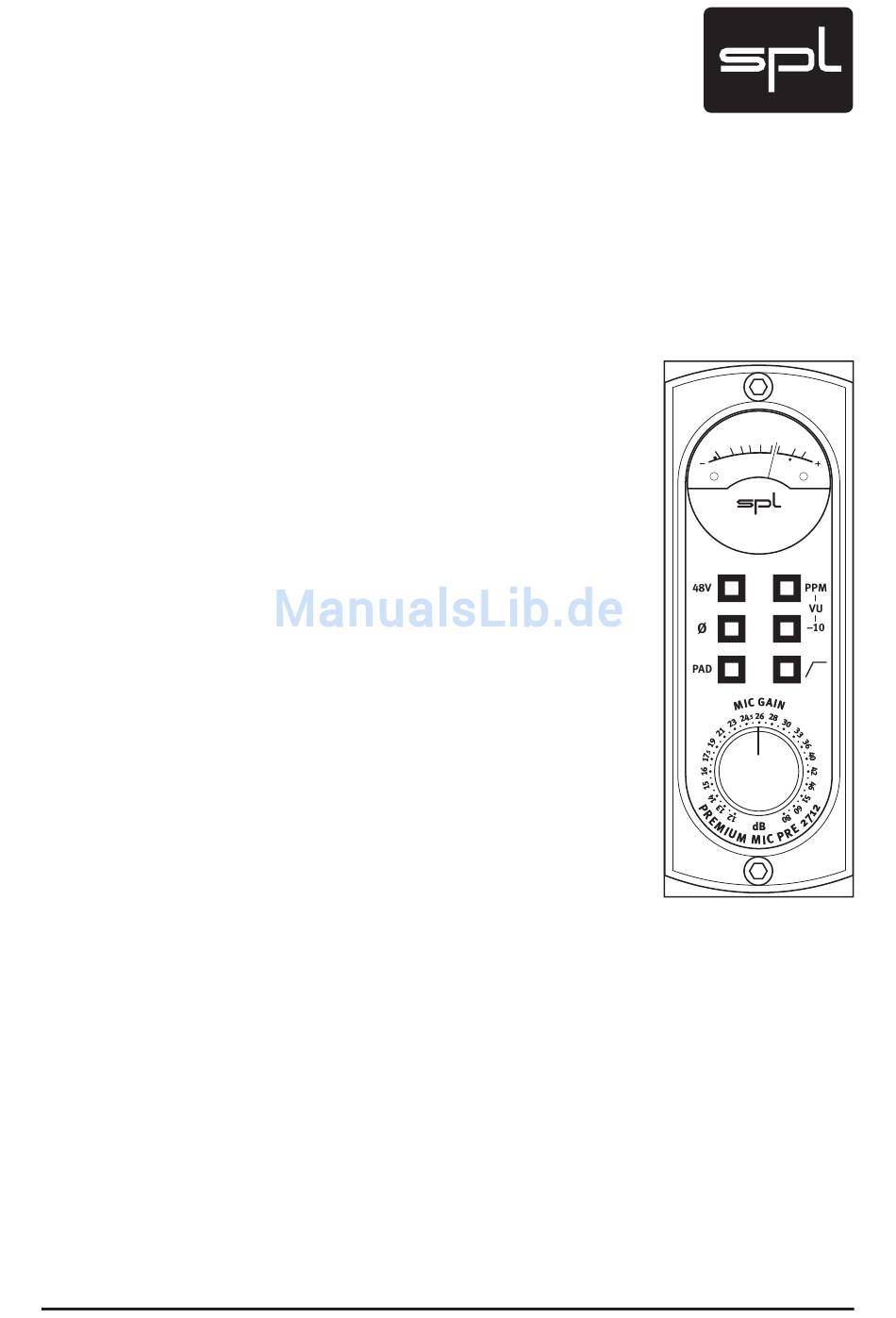

- Seite 1 Bedienungsanleitung 1 00 Premium Mic Pre RackPack-Modul, Modell 2712 Einkanaliges Mikrofonvorverstärkermodul mit Übertragern...
- Seite 2 Prüfgrundlagen: EN 50081-1:1992, EN 50082-1:1992, EN 60065:1993 Schutzklasse 1, EN 61000-3-3:1995, EN 60065:2002, EN 55013:2001, EN 55020:2002, EN 61000- 3-2:2000, Niederspannungsrichtinie 73/23 EWG; 93/68 EWG. Hiermit erklären wir, dass die Bauart des Premium Mic Pre, Modell 2712, den oben genannten Bestimmungen entspricht. Hinweise zum Umweltschutz Am Ende seiner Nutzungsdauer darf dieses Gerät nicht mit dem...
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise ........Inbetriebnahme . -
Seite 4: Wichtige Sicherheitshinweise
Lieferumfangs des RackPack-Rahmens) kann das Gerät beschädigt werden und es besteht die Gefahr eines gefährlichen Stromschlags. In solchen Fällen übernimmt die SPL electronics GmbH keine Haftung. Stromversorgung: Betreiben Sie das Gerät nur an Spannungsquellen, die auf dem Gerät angegeben sind. Wenden Sie sich im Zweifelsfall an Ihren Händler oder Ihren Stromversorger. - Seite 5 Wichtige Sicherheitshinweise Blitz: Ziehen Sie vor einem Gewitter den Netzstecker aus der Steckdose (jedoch niemals während eines Gewitters – Lebensgefahr!). Verfahren Sie ebenso mit verbundenen Geräten und ziehen Sie auch ggf. über eine Gerätekette verbundene Antennen-, Telefon- oder Computernetzkabel aus den Anschlussdosen, um das Gerät vor Blitz- oder Überspannungsschäden zu schützen.
-
Seite 6: Inbetriebnahme
Das Symbol der einzuschaltenden Lampe lenkt Ihre Aufmerksamkeit auf Erklärungen wichtiger Funktionen oder Anwendungen. Achtung Führen Sie keine Änderungen an diesem Gerät ohne Genehmigung der SPL electronics GmbH durch. Andernfalls können Sie Garantie-, Gewährleistungs- und Produkt-Support-Ansprüche verlieren. Lieferumfang Der Lieferumfang des Premium Mic Pre-Moduls umfasst: •... -
Seite 7: Einleitung
Interessierten wird dieser Abschnitt verdeutlichen, wie hoch der Aufwand in Entwicklung, Schaltungstechnik, Bauteilauswahl und Herstellung beim Premium Mic Pre ist. Daraus leiten wir ein herausra- gendes Preis-/Leistungsverhältnis ab – mit der Betonung auf Leistung, so dass die klangliche Qualität des Premium Mic Pre keinen Vergleich scheuen muss. -
Seite 8: Rückseite/Anschlüsse
Rückseite/Anschlüsse Verkabelung RackPack: Premium Mic Pre... -
Seite 9: Xlr-Buchsen, Lundahl-Übertrager, Ausgänge Splitten
XLR-Buchsen, Übertrager, Ausgänge splitten XLR-Buchsen An die übertragersymmetrierte Eingangs-XLR-Buchse schließen Sie das Mikrofon an. Der Output 1 des Premium Mic Pre ist ebenfalls über- tragersymmetriert, der Output 2 ist elektronisch symmetriert. Beide Ausgänge sind als XLR-Buchsen ausgeführt. Sie können beide XLR- Ausgänge parallel nutzen. Alle Ein- und Ausgangsstufen weisen eine hohe Gleichtaktunterdrückung auf und können lange Kabelwege trei-... -
Seite 10: Bedienelemente
Bedienelemente Mic Gain, Zur Aussteuerung Mic Gain Mit dem Mic Gain-Regler bestimmen Sie die Vorverstärkung des Mikrofonsignals. Der Regelbereich reicht von + 12 dB bis +80 dB. Die Übersteuerungsfestigkeit der Eingangsstufe liegt bei 10 dBu. Der über den Mic Gain-Regler eingestellte Wert liegt als Signalpegel paral- lel an beiden Ausgangsbuchsen Output 1 und Output 2 an. -
Seite 11: Vu-Meter, Ppm, -10
Anzeigenbereich bis +16 dB Ausgangspegel reicht (siehe „-10dB“ wei- ter unten). Beachten Sie auch die weiteren Informationen im Abschnitt „Zur Aussteuerung“ auf der vorherigen Seite. Das VU-Meter ist eine Sonderanfertigung nach SPL-Spezifikationen, das dank einer optimalen Ballistik eine ausgewogene optische Wahrnehmung des Audiosignals gewährleistet. Es bietet als zusätz- liche Besonderheit zwei Anzeige-Modi: VU und PPM. -
Seite 12: 48-V-Phantomspeisung, Pad
GEHEN SIE ZUR NUTZUNG DER PHANTOMSPEISUNG UNBEDINGT WIE FOLGT VOR, ANDERNFALLS KÖNNEN DIE EINGANGSSTUFEN DES Premium Mic Pre BESCHÄDIGT WERDEN: 1) Schließen Sie zunächst das Mikrofon an den Premium Mic Pre an. 2) Schalten Sie dann die Phantomspeisung ein und beginnen Sie mit der Arbeit. -
Seite 13: Phasenumkehr, Hochpassfilter, Signal-Led, Overload-Led
Bedienelemente Phasenumkehr, Hochpassfilter Phasenumkehr Mit dem Phasenumkehrschalter kehren Sie die Polarität des Mikrofon- signals um. Im ungedrückten Zustand (Schalter leuchtet nicht) ist die Polarität in Phase. Nach Betätigen des Schalters (Schalter leuchtet) ist die Polarität gedreht. Nützlich ist die Phasenumkehrfunktion, wenn Sie die Polung der XLR- Eingangsbuchse entsprechend der Polung des Mikrofons oder des Mikrofonkabels ändern müssen. -
Seite 14: Technik
Technik Drei-Stufen-Vorverstärker, Stufe 1 – der Eingangsübertrager Drei-Stufen-Vorverstärker Die Vorverstärkerschaltung im Premium Mic Pre ist dreistufig aufge- baut: Ein Übertrager, eine diskret aufgebaute Transistor-Differenz- verstärkerstufe und ein Instrumentationsverstärker tragen alle (zu un- terschiedlichen Anteilen) zur Gesamtverstärkung bei. Der Drei-Stufen- Aufbau stellt zunächst eine verzerrungsmindernde Lastverteilung sicher. -
Seite 15: Stufe 2 - Der Differenzverstärker
Technik Stufe 2 – der Differenzverstärker Übertrager stellen darüber hinaus eine galvanische Trennung sicher, so dass in beiden Richtungen keine Stör- bzw. schadhaften Spannungen übertragen werden können. Elektromagnetische, hochfrequente oder digitale Einstreuungen haben keinen Einfluss. Brummprobleme, etwa im Live-Betrieb, die durch Potentialdifferenzen zwischen Bühne und FOH auftreten können, werden sicher egalisiert. -
Seite 16: Stufe 3 - Der Instrumentationsverstärker
+22 dBu, somit können Sie auch alle A/D-Wandler voll aussteuern. Ausgänge splitten Da der Premium Mic Pre zwei unabhängige Ausgänge hat, stellt er Ihnen zwei Leitungswege zur Verfügung. Eine sinnvolle Studioanwendung ist beispielsweise ein Signal direkt in den AD-Wandler zur DAW- Aufzeichnung zu schicken und das zweite Ausgangssignal für latenz-... -
Seite 17: Kopiervorlage Einstellungen
Kopiervorlage: Einstellungen Künstler: ......... . . 1 00 Album: . -
Seite 18: Technische Daten
Technische Daten Audio Frequenzgang 10 Hz- 68 kHz (-3 dB) Gleichtaktunterdrückung -87 dBu (bei 1kHz mit -30 dBu Eingangspegel und 30 dB Verstärkung) Klirrfaktor @ 1 kHz Eingangspegel Verstärkung Klirrfaktor -30 dBu 30 dB 0,0071% -60 dBu 60 dB 0,078% Rauschen Verstärkung... -
Seite 19: Messungen
Messungen Sound Performance Lab CMRR 08/20/07 12:03:48 -100 CMRR with -30dBu input level and vu = 30dB black = input -> output 1 grey = input -> output 2 CMRR -30dB.at27 Sound Performance Lab Frequency Response / THD+N 08/20/07 12:04:29 ratio 0.175 0.15... -
Seite 20: Blockdiagramm
Blockdiagramm RackPack: Premium Mic Pre... -
Seite 21: Garantie
Direkte Produktunterstützung seitens SPL bei Fragen zur Installation und Anwendung erfordert die Produktregistrierung. Bitte füllen Sie daher die beiliegende Garantiekarte vollständig und gut lesbar in Druckbuchstaben aus und senden sie direkt an SPL oder nutzen Sie die Online-Registrierung unter www.soundperformancelab.de. RackPack: Premium Mic Pre... - Seite 22 <Bedienungsanleitung Premium Mic Pre Modell 2712 RackPack: Premium Mic Pre...
