Płyty Ssące Do Montażu - probst QUICKJET QJ-600-E Betriebsanleitung

Instalacja

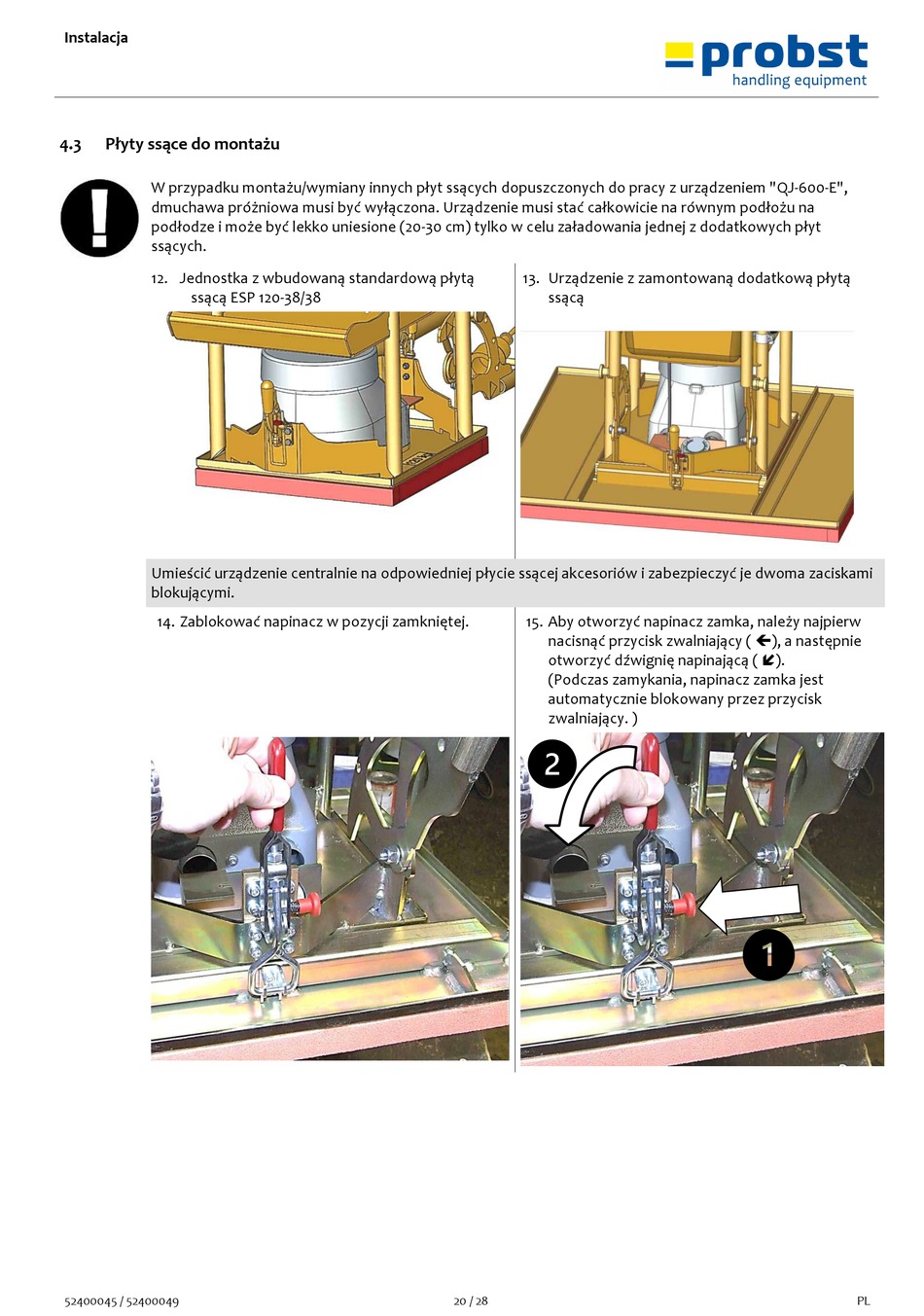

4.3 Płyty ssące do montażu
W przypadku montażu/wymiany innych płyt ssących dopuszczonych do pracy z urządzeniem "QJ-600-E",
dmuchawa próżniowa musi być wyłączona. Urządzenie musi stać całkowicie na równym podłożu na
podłodze i może być lekko uniesione (20-30 cm) tylko w celu załadowania jednej z dodatkowych płyt
ssących.
12. Jednostka z wbudowaną standardową płytą
ssącą ESP 120-38/38
Umieścić urządzenie centralnie na odpowiedniej płycie ssącej akcesoriów i zabezpieczyć je dwoma zaciskami
blokującymi.
14. Zablokować napinacz w pozycji zamkniętej.
52400045 / 52400049
13. Urządzenie z zamontowaną dodatkową płytą
ssącą
15. Aby otworzyć napinacz zamka, należy najpierw
nacisnąć przycisk zwalniający ( ), a następnie
otworzyć dźwignię napinającą ( ).
(Podczas zamykania, napinacz zamka jest
automatycznie blokowany przez przycisk
zwalniający. )
20 / 28 PL
