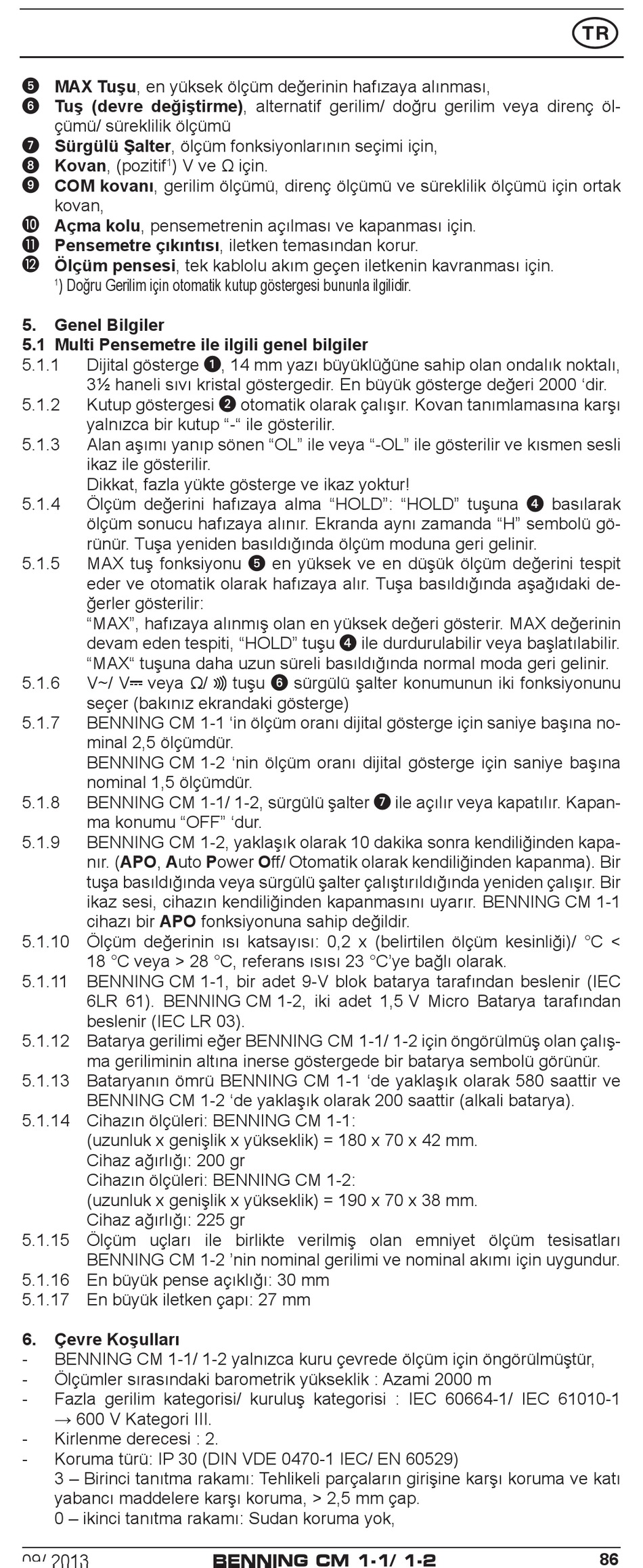

5 MAXTuşu, en yüksek ölçüm değerinin hafızaya alınması,
6 Tuş (devre değiştirme), alternatif gerilim/ doğru gerilim veya direnç öl-
çümü/ süreklilik ölçümü
7 SürgülüŞalter, ölçüm fonksiyonlarının seçimi için,
8 Kovan, (pozitif
9 COMkovanı, gerilim ölçümü, direnç ölçümü ve süreklilik ölçümü için ortak
kovan,
J Açmakolu, pensemetrenin açılması ve kapanması için.
K Pensemetreçıkıntısı, iletken temasından korur.
L Ölçümpensesi, tek kablolu akım geçen iletkenin kavranması için.
) Doğru Gerilim için otomatik kutup göstergesi bununla ilgilidir.
1
5.

Genel Bilgiler

5.1 Multi Pensemetre ile ilgili genel bilgiler
5.1.1 Dijital gösterge 1 , 14 mm yazı büyüklüğüne sahip olan ondalık noktalı,
3½ haneli sıvı kristal göstergedir. En büyük gösterge değeri 2000 'dir.
5.1.2 Kutup göstergesi 2 otomatik olarak çalışır. Kovan tanımlamasına karşı
yalnızca bir kutup "-" ile gösterilir.
5.1.3 Alan aşımı yanıp sönen "OL" ile veya "-OL" ile gösterilir ve kısmen sesli
ikaz ile gösterilir.
Dikkat, fazla yükte gösterge ve ikaz yoktur!
5.1.4 Ölçüm değerini hafızaya alma "HOLD": "HOLD" tuşuna 4 basılarak
ölçüm sonucu hafızaya alınır. Ekranda aynı zamanda "H" sembolü gö-
rünür. Tuşa yeniden basıldığında ölçüm moduna geri gelinir.
5.1.5 MAX tuş fonksiyonu 5 en yüksek ve en düşük ölçüm değerini tespit
eder ve otomatik olarak hafızaya alır. Tuşa basıldığında aşağıdaki de-
ğerler gösterilir:
"MAX", hafızaya alınmış olan en yüksek değeri gösterir. MAX değerinin
devam eden tespiti, "HOLD" tuşu 4 ile durdurulabilir veya başlatılabilir.
"MAX" tuşuna daha uzun süreli basıldığında normal moda geri gelinir.
5.1.6 V~/ V veya Ω/
seçer (bakınız ekrandaki gösterge)
5.1.7 BENNING CM 1-1 'in ölçüm oranı dijital gösterge için saniye başına no-
minal 2,5 ölçümdür.
BENNING CM 1-2 'nin ölçüm oranı dijital gösterge için saniye başına
nominal 1,5 ölçümdür.
5.1.8 BENNING CM 1-1/ 1-2, sürgülü şalter 7 ile açılır veya kapatılır. Kapan-
ma konumu "OFF" 'dur.
5.1.9 BENNING CM 1-2, yaklaşık olarak 10 dakika sonra kendiliğinden kapa-
nır. (APO, Auto Power Off/ Otomatik olarak kendiliğinden kapanma). Bir
tuşa basıldığında veya sürgülü şalter çalıştırıldığında yeniden çalışır. Bir
ikaz sesi, cihazın kendiliğinden kapanmasını uyarır. BENNING CM 1-1
cihazı bir APO fonksiyonuna sahip değildir.
5.1.10 Ölçüm değerinin ısı katsayısı: 0,2 x (belirtilen ölçüm kesinliği)/ °C <
18 °C veya > 28 °C, referans ısısı 23 °C'ye bağlı olarak.
5.1.11 BENNING CM 1-1, bir adet 9-V blok batarya tarafından beslenir (IEC
6LR 61). BENNING CM 1-2, iki adet 1,5 V Micro Batarya tarafından
beslenir (IEC LR 03).
5.1.12 Batarya gerilimi eğer BENNING CM 1-1/ 1-2 için öngörülmüş olan çalış-
ma geriliminin altına inerse göstergede bir batarya sembolü görünür.
5.1.13 Bataryanın ömrü BENNING CM 1-1 'de yaklaşık olarak 580 saattir ve
BENNING CM 1-2 'de yaklaşık olarak 200 saattir (alkali batarya).
5.1.14 Cihazın ölçüleri: BENNING CM 1-1:
(uzunluk x genişlik x yükseklik) = 180 x 70 x 42 mm.
Cihaz ağırlığı: 200 gr
Cihazın ölçüleri: BENNING CM 1-2:
(uzunluk x genişlik x yükseklik) = 190 x 70 x 38 mm.
Cihaz ağırlığı: 225 gr
5.1.15 Ölçüm uçları ile birlikte verilmiş olan emniyet ölçüm tesisatları
BENNING CM 1-2 'nin nominal gerilimi ve nominal akımı için uygundur.
5.1.16 En büyük pense açıklığı: 30 mm
5.1.17 En büyük iletken çapı: 27 mm
6. ÇevreKoşulları
- BENNING CM 1-1/ 1-2 yalnızca kuru çevrede ölçüm için öngörülmüştür,
- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m
- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1/ IEC 61010-1
→ 600 V Kategori III.
- Kirlenme derecesi : 2.
- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
3 – Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı
yabancı maddelere karşı koruma, > 2,5 mm çap.
0 – ikinci tanıtma rakamı: Sudan koruma yok,
09/ 2013
) V ve Ω için.
1
tuşu 6 sürgülü şalter konumunun iki fonksiyonunu
BENNING CM 1-1/ 1-2

