Benning 044067 Bedienungsanleitung
Verwandte Anleitungen für Benning 044067
Inhaltszusammenfassung für Benning 044067

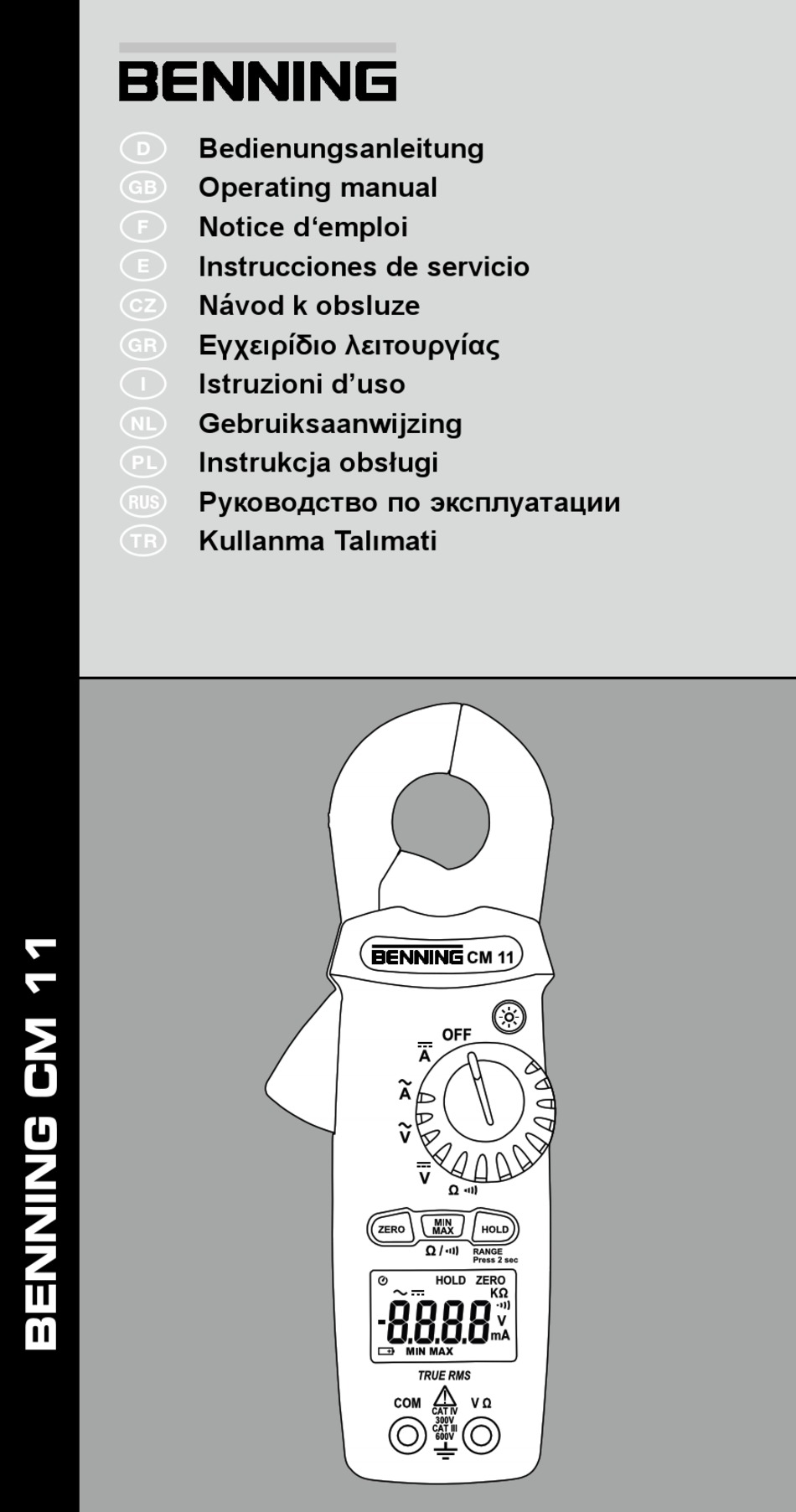

- Seite 1 Bedienungsanleitung Operating manual Notice d‘emploi Instrucciones de servicio Návod k obsluze Εγχειρίδιο λειτουργίας Istruzioni d’uso Gebruiksaanwijzing Instrukcja obsługi Руководство по эксплуатации Kullanma Talımati CAT IV 300V CAT III 600V...
- Seite 2 Bedienungsanleitung Operating manual Notice d‘emploi Gebruiksaanwijzing Mehrsprachige Anleitung unter www.benning.de Multilingual manuals at CAT IV 300V CAT III 600V...
- Seite 3 Voorzijde van het apparaat Fig. 1: Partie avant de l‘appareil Rys. 1: Panel przedni przyrządu Fig. 1: Parte frontal del equipo Рис. 1: Вид спереди Obr. 1: Přední strana přístroje Resim 1: Cihaz önyüzü Σικόνα 1: Μπροστινή όψη BENNING CM 11 11/ 2018...
- Seite 4 σχήμα 3: μέτρηση AC-τάσης ill. 3: Misura tensione alternata Fig. 3: Meten van wisselspanning Rys.3: Pomiar napięcia przemiennego Рис. 3. Измерение напряжения переменного тока Resim 3: Alternatif Gerilim Ölçümü CAT IV 300V CAT III 600V BENNING CM 11 11/ 2018...
- Seite 6 Remplacement des piles Fig. 7: Cambio de pila obr. 7: Výměna baterií σχήμα 7: Αντικατάσταση μπαταριών ill. 7: Sostituzione batterie Fig. 7: Vervanging van de batterijen Rys.7: Wymiana baterii Рис. 7. Замена батарейки Resim 7: Batarya Değişimi BENNING CM 11 11/ 2018...
-
Seite 7: Inhaltsverzeichnis
Elektrofachkräfte und elektrotechnisch unterwiesene Personen Das BENNING CM 11 ist zur Messung in trockener Umgebung vorgesehen und darf nicht in Stromkreisen mit einer höheren Nennspannung als CAT IV 300 V oder CAT III 600 V eingesetzt werden (Näheres hierzu in Abschnitt 6. “Umgebungsbedingungen”). -
Seite 8: Sicherheitshinweise
3.6 eine Bedienungsanleitung. Hinweis auf Verschleißteile: Das BENNING CM 11 wird von zwei 1,5-V-Micro-Batterien (IEC LR03/ AAA) gespeist. Die oben genannten Sicherheitsmessleitungen (geprüftes Zubehör, T.Nr. 044145) entspre- chen CAT III 1000 V/CAT IV 600 V und sind für einen Strom von 10 A zugelassen. -
Seite 9: Allgemeine Angaben Zum Digital-Stromzangen-Multimeter
Tastenbetätigung oder automatisch nach ca. 30 s. 5.1.9 Die Messrate des BENNING CM 11 beträgt nominal 2 Messungen pro Sekunde für die Digitalanzeige. 5.1.10 Das BENNING CM 11 wird durch den Drehschalter 5 ein- oder ausgeschaltet. Aus- schaltstellung “OFF”. -
Seite 10: Elektrische Angaben
Bei Arbeitstemperatur von 0 °C bis 40 °C: relative Luftfeuchte kleiner 80 %, nicht kondensierend. Lagerungstemperatur: Das BENNING CM 11 kann bei Temperaturen von - 10 °C bis + 60 °C, relative Luftfeuchte kleiner 80 %, ohne Batterien gelagert werden. -
Seite 11: Messen Mit Dem Benning Cm
V-Ω-Buchse (positive) K für Spannungs-, Widerstandsmessungen und Durch gangs prü- fungen, rot markiert, des BENNING CM 11 gegenüber Erdpotential liegen darf, beträgt 300 V CAT IV/ 600 V CAT III. Mit dem Drehschalter 5 des BENNING CM 11 die gewünschte Funktion V oder V ... -
Seite 12: Widerstandsmessung
Fehlern bei Messungen, Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedingungen und Erkennbaren Folgen von außerordentlichen Transportbeanspruchungen. In diesen Fällen ist das BENNING CM 11 sofort von der Messstelle zu entfernen und gegen erneute Nutzung zu sichern. 9.2 Reinigung Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch (Ausnahme spe- zielle Reinigungstücher). -
Seite 13: Kalibrierung
Informieren Sie sich bitte bei Ihrer Kommune. 9.4 Kalibrierung BENNING garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regel- mäßig durch unseren Werksservice kalibriert werden. - Seite 84 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429 www.benning.de • eMail: duspol@benning.de...
