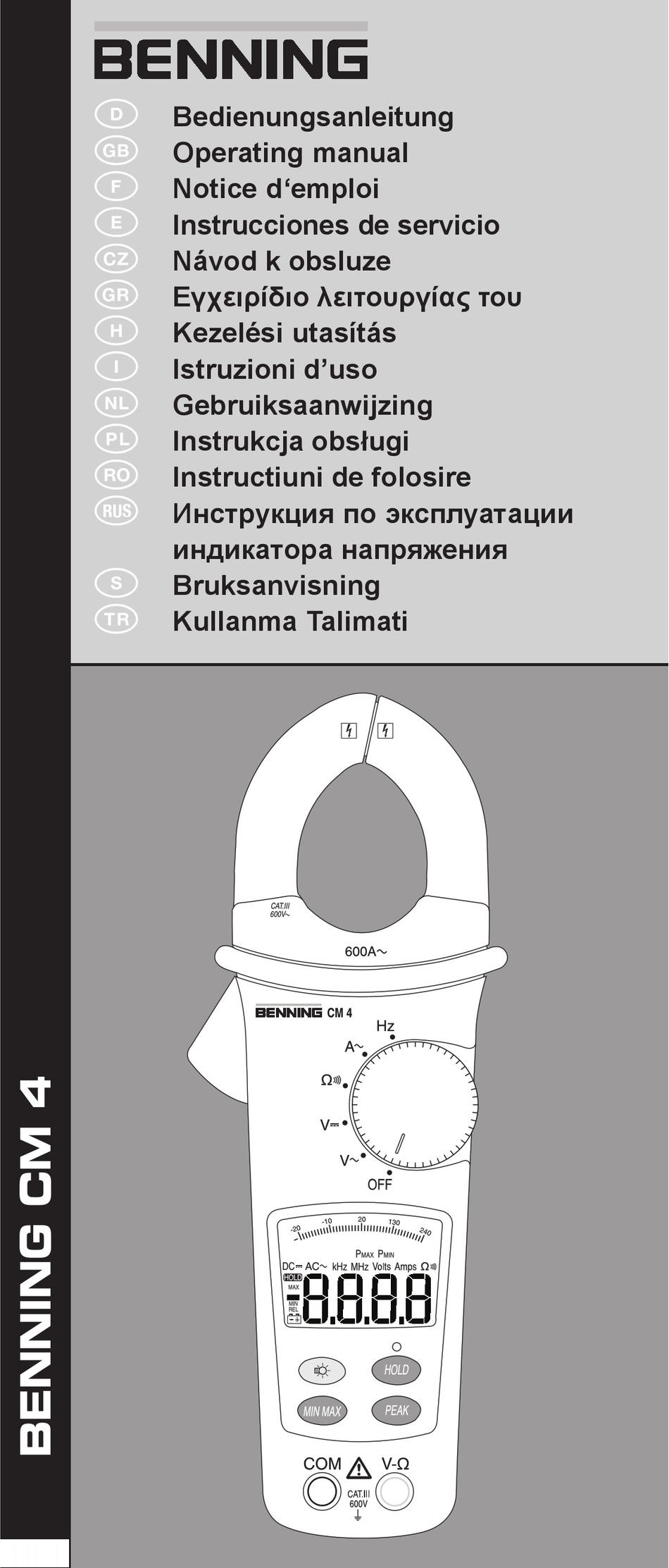

  • Seite 1 Bedienungsanleitung Operating manual  Notice d‘emploi Instrucciones de servicio Návod k obsluze  Εγχειρίδιο λειτουργίας του  Kezelési utasítás Istruzioni d’uso Gebruiksaanwijzing  Instrukcja obsługi  Instructiuni de folosire  Инструкция по эксплуатации  индикатора напряжения Bruksanvisning Kullanma Talimati ...
  • Seite 2 Bedienungsanleitung Operating manual  Notice d‘emploi Gebruiksaanwijzing  Mehrsprachige Anleitung auf beigefügter CD und unter www.benning.de Multilingual manuals on included CD and at...
  • Seite 3 Parte frontal del equipo рис. 1. Вид спереди obr. 1: Přední strana přístroje Fig. 1: Framsida Εικόνα 1: Το μπροστινό τμήμα της συσκευής Resim 1: Cihaz önyüzü 1. bra: A mérõkészülék elölnézete ill. 1: Lato anteriore apparecchio BENNING CM 4 09/ 2013...
  • Seite 4 Váltakozó feszültség mérés ill. 3: Misura tensione alternata Fig. 3: Meten van wisselspanning Rys.3: Pomiar napięcia przemiennego Imaginea 3: Măsurarea tensiunii alternative рис. 3. Измерение напряжения переменного тока Fig. 3: Växelspänningsmätning Resim 3: Alternatif Gerilim Ölçümü BENNING CM 4 09/ 2013...
  • Seite 5 Měření odporu Εικόνα 5: Μέτρηση αντίστασης 5. bra: Ellenállásmérés ill. 5: Misura di resistenza Fig. 5: Weerstandsmeting Rys.5: Pomiar rezystancji Imaginea 5: Măsurarea rezistenţei рис. 5. Измерение сопротивления Fig. 5: Resistansmätning Resim 5: Direnç Ölçümü BENNING CM 4 09/ 2013...
  • Seite 6 Εικόνα 7: Αντικατάσταση μπαταρίας 7. bra: Telepcsere ill. 7: Sostituzione batterie Fig. 7: Vervanging van de batterijen Rys.7: Wymiana baterii Imaginea 7: Schimbarea bateriei рис. 7. Замена батареи Fig. 7: Batteribyte Resim 7: Batarya Değişimi BENNING CM 4 09/ 2013...

  • Seite 7: Inhaltsverzeichnis

    Elektrofachkräfte und elektrotechnisch unterwiesene Personen Das BENNING CM 4 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 600 V DC und 600 V AC eingesetzt werden (Näheres hierzu im Abschnitt 6. „Umgebungsbe- dingungen“).

  • Seite 8: Sicherheitshinweise

    Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Das BENNING CM 4 darf nur in Stromkreisen der Über span­ nungskategorie III mit max. 600 V Leiter gegen Erde benutzt werden.

  • Seite 9: Allgemeine Angaben

    Das BENNING CM 4 wird durch den Drehschalter  ein- oder ausge- schaltet. Ausschaltstellung „OFF“. 5.1.10 Das BENNING CM 4 schaltet sich nach ca. 30 Minuten selbsttätig ab (APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn eine Taste oder der Drehschalter betätigt wird. Ein Summerton signalisiert die selbsttätige Abschaltung des Gerätes.

  • Seite 10: Elektrische Angaben

    Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %, Bei Arbeitstemperatur von 41 °C bis 50 °C: relative Luftfeuchte kleiner 45 %, Lagerungstemperatur: Das BENNING CM 4 kann bei Temperaturen von - 20 °C bis + 60 °C (Luftfeuchte 0 bis 80 %) gelagert werden. Dabei ist die Batterie aus dem Gerät herauszunehmen.

  • Seite 11: Messen Mit Dem Benning Cm

    Entfernen Sie eventuell die angeschlossenen Sicher­ heitsmessleitungen. 8.3.2 Wechselstrommessung Mit dem Drehschalter  die gewünschte Funktion (A AC) am BENNING CM 4 wählen. Öffnungshebel  betätigen, einadrigen, stromführenden Leiter mittig mit der Zange des BENNING CM 4 umfassen. Die Digitalanzeige  ablesen.

  • Seite 12: Frequenzmessung Über Strommesszange

    Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert an der Digitalanzeige  am BENNING CM 4 ablesen. Unterschreitet der Leitungswiderstand zwischen der COM-Buchse  und der Buchse für V und Ω  30 Ω, ertönt im BENNING CM 4 der eingebaute Summer. siehe Bild 5: Widerstandsmessung 8.5 Frequenzmessung über Strommesszange...

  • Seite 13: Kalibrierung

    Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt 10.
  • Seite 106 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 ­ 137 D ­ 46397 Bocholt Phone: +49 (0) 2871 ­ 93 ­ 0 • Fax: +49 (0) 2871 ­ 93 ­ 429 www.benning.de • E-Mail: duspol@benning.de...
