Benning CM 6 Bedienungsanleitung
Digital-stromzangen-multimeter
Verwandte Anleitungen für Benning CM 6
Inhaltszusammenfassung für Benning CM 6

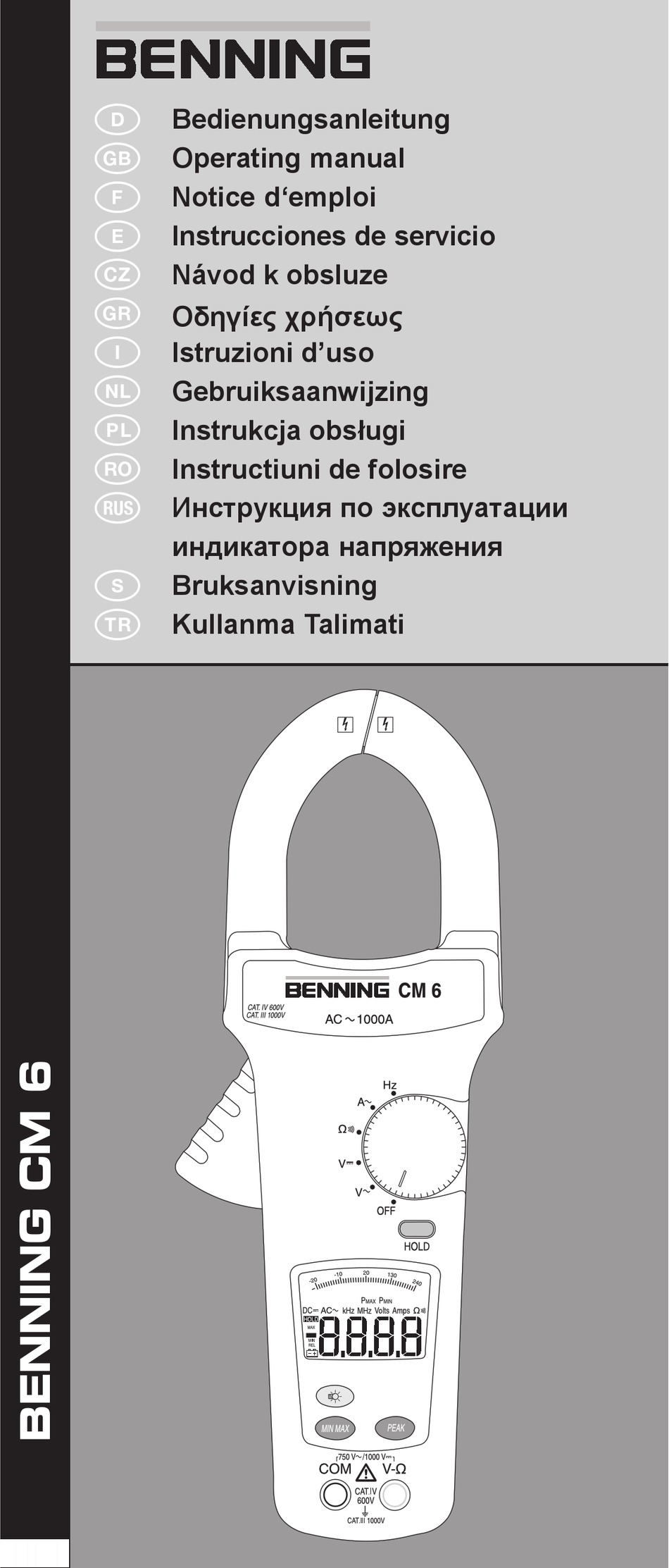

- Seite 1 Bedienungsanleitung Operating manual Notice d‘emploi Instrucciones de servicio Návod k obsluze Οδηγίες χρήσεως Istruzioni d’uso Gebruiksaanwijzing Instrukcja obsługi Instructiuni de folosire Инструкция по эксплуатации индикатора напряжения Bruksanvisning Kullanma Talimati ...
- Seite 2 Bedienungsanleitung Operating manual Notice d‘emploi Gebruiksaanwijzing Mehrsprachige Anleitung auf beigefügter CD und unter www.benning.de Multilingual manuals on included CD and at...
- Seite 3 Imaginea 1: Partea frontală a aparatului Fig. 1: Parte frontal del equipo рис. 1. Вид спереди. obr. 1: Přední strana přístroje Fig. 1: Framsida σχήμα 1: Μπροστινή όψη Resim 1: Cihaz önyüzü ill. 1: Lato anteriore apparecchio BENNING CM 6 09/ 2013...
- Seite 4 Μέτρηση εναλλασσόμενης τάσης ill. 3: Misura tensione alternata Fig. 3: Meten van wisselspanning Rys.3: Pomiar napięcia przemiennego Imaginea 3: Măsurarea tensiunii alternative рис. 3. Измерение напряжения переменного тока Fig. 3: Växelspänningsmätning Resim 3: Alternatif Gerilim Ölçümü BENNING CM 6 09/ 2013...
- Seite 5 Medición de resistencia obr. 5: Měření odporu σχήμα 5: Μέτρηση αντίστασης ill. 5: Misura di resistenza Fig. 5: Weerstandsmeting Rys.5: Pomiar rezystancji Imaginea 5: Măsurarea rezistenţei рис. 5. Измерение сопротивления Fig. 5: Resistansmätning Resim 5: Direnç Ölçümü BENNING CM 6 09/ 2013...
- Seite 6 7: Výměna baterií σχήμα 7: Αντικατάσταση μπαταρίας ill. 7: Sostituzione batterie Fig. 7: Vervanging van de batterijen Rys.7: Wymiana baterii Imaginea 7: Schimbarea bateriilor рис. 7. Замена батареи Fig. 7: Batteribyte Resim 7: Batarya Değişimi BENNING CM 6 09/ 2013...
-
Seite 7: Inhaltsverzeichnis
Elektrofachkräfte und elektrotechnisch unterwiesene Personen Das BENNING CM 6 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 1000 V DC und 750 V AC eingesetzt werden (Näheres hierzu im Abschnitt 6. „Umgebungs- bedingungen“). -
Seite 8: Sicherheitshinweise
Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Das BENNING CM 6 darf nur in Stromkreisen der Überspan- nungskategorie III mit max. 1000 V Leiter gegen Erde benutzt werden oder Überspannungskategorie IV mit 600 V Leiter ge- gen Erde benutzt werden. -
Seite 9: Allgemeine Angaben
Das BENNING CM 6 wird durch den Drehschalter ein- oder ausge- schaltet. Ausschaltstellung „OFF“. 5.1.10 Das BENNING CM 6 schaltet sich nach ca. 30 Minuten selbsttätig ab (APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn eine Taste oder der Drehschalter betätigt wird. Ein Summerton signalisiert die selbsttätige Abschaltung des Gerätes. -
Seite 10: Elektrische Angaben
Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %, Bei Arbeitstemperatur von 41 °C bis 50 °C: relative Luftfeuchte kleiner 45 %, Lagerungstemperatur: Das BENNING CM 6 kann bei Temperaturen von - 20 °C bis + 60 °C (Luftfeuchte 0 bis 80 %) gelagert werden. Dabei ist die Batterie aus dem Gerät herauszunehmen. -
Seite 11: Frequenzbereiche Überlastschutz: 1000 A
Entfernen Sie eventuell die angeschlossenen Sicher- heitsmessleitungen. 8.3.2 Wechselstrommessung Mit dem Drehschalter die gewünschte Funktion (A AC) am BENNING CM 6 wählen. Öffnungshebel betätigen, einadrigen, stromführenden Leiter mittig mit der Zange des BENNING CM 6 umfassen. BENNING CM 6... -
Seite 12: Frequenzmessung Über Strommesszange
Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert an der Digitalanzeige am BENNING CM 6 ablesen. Unterschreitet der Leitungswiderstand zwischen der COM-Buchse und der Buchse für V und Ω 30 Ω, ertönt im BENNING CM 6 der eingebaute Summer. siehe Bild 5: Widerstandsmessung 8.5 Frequenzmessung über Strommesszange... -
Seite 13: Kalibrierung
Entfernen Sie die Sicherheitsmessleitungen vom BENNING CM 6. Bringen Sie den Drehschalter in die Schaltstellung „OFF“. Legen Sie das BENNING CM 6 auf die Frontseite und lösen Sie die Schraube vom Batteriedeckel. Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterteil ab. - Seite 98 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • E-Mail: duspol@benning.de...
