Montageklebeband befestigt werden. Beide Optionen werden im Folgenden beschrieben.
Verwenden Sie eine der beiden folgenden Möglichkeiten, um den rechtwinkeligen Bildgenerator an der
Montagefläche zu befestigen.

Einbau mit Montageschrauben

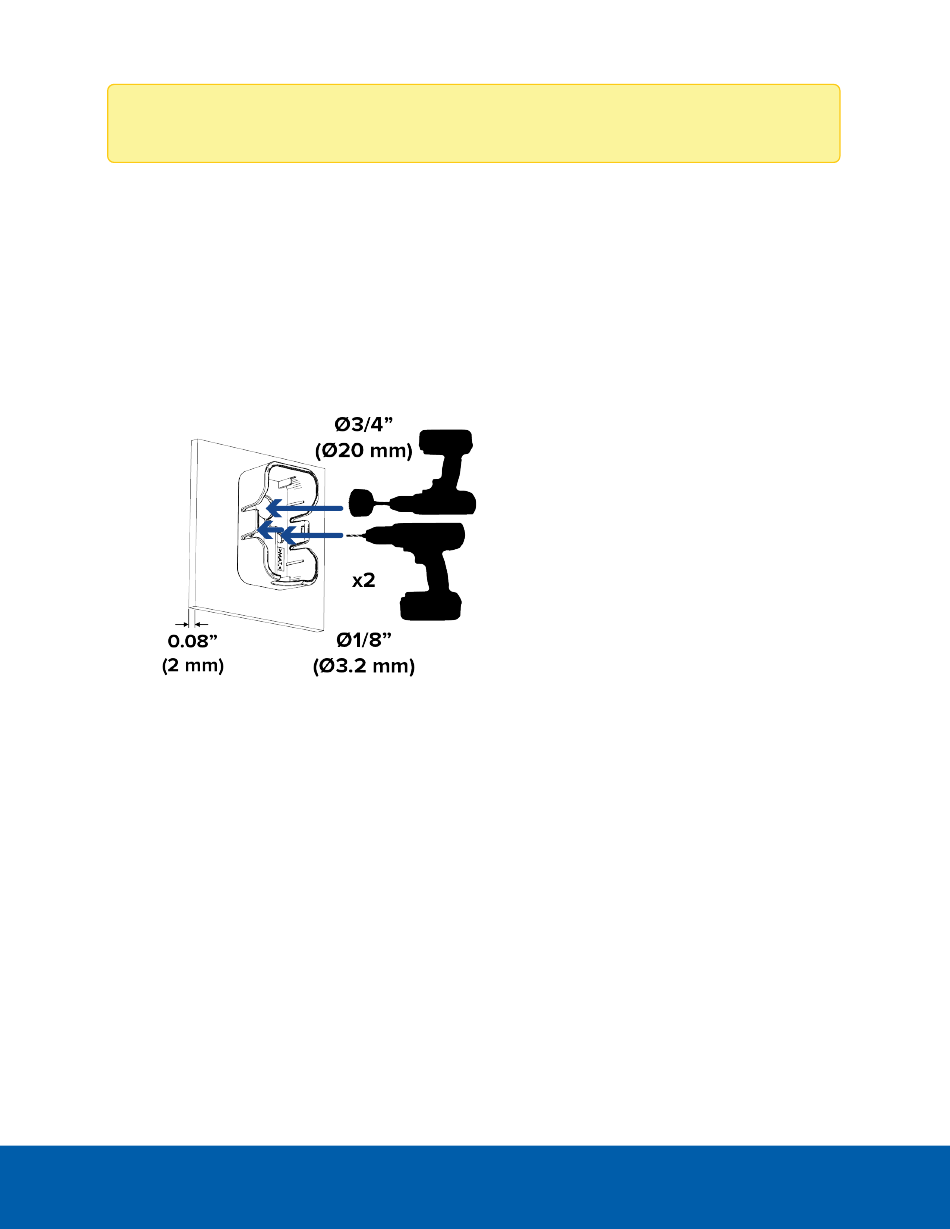

1. Bohren Sie ein 20 mm großes Loch in die Montagefläche. Verwenden Sie die Montagehalterung als
Führung für die Bohrung.
Wenn die Montagefläche dicker als 2 mm ist, kann es zu Okklusionen auf dem Videobild kommen.
2. Bohren Sie zwei Führungslöcher in die Montagefläche für die Befestigungsschrauben. Verwenden Sie
die Montagehalterung als Führung für die Löcher.
3. Richten Sie das Objektiv und die Befestigungslöcher der Halterung an den Bohrungen aus. Befestigen
Sie die Halterung mit den Befestigungsschrauben. Rasten Sie den rechtwinkeligen Bildgenerator in
die Halterung ein, indem Sie den Bildgenerator vorsichtig nach innen drücken, bis die
Befestigungsclips der Halterung einrasten.
