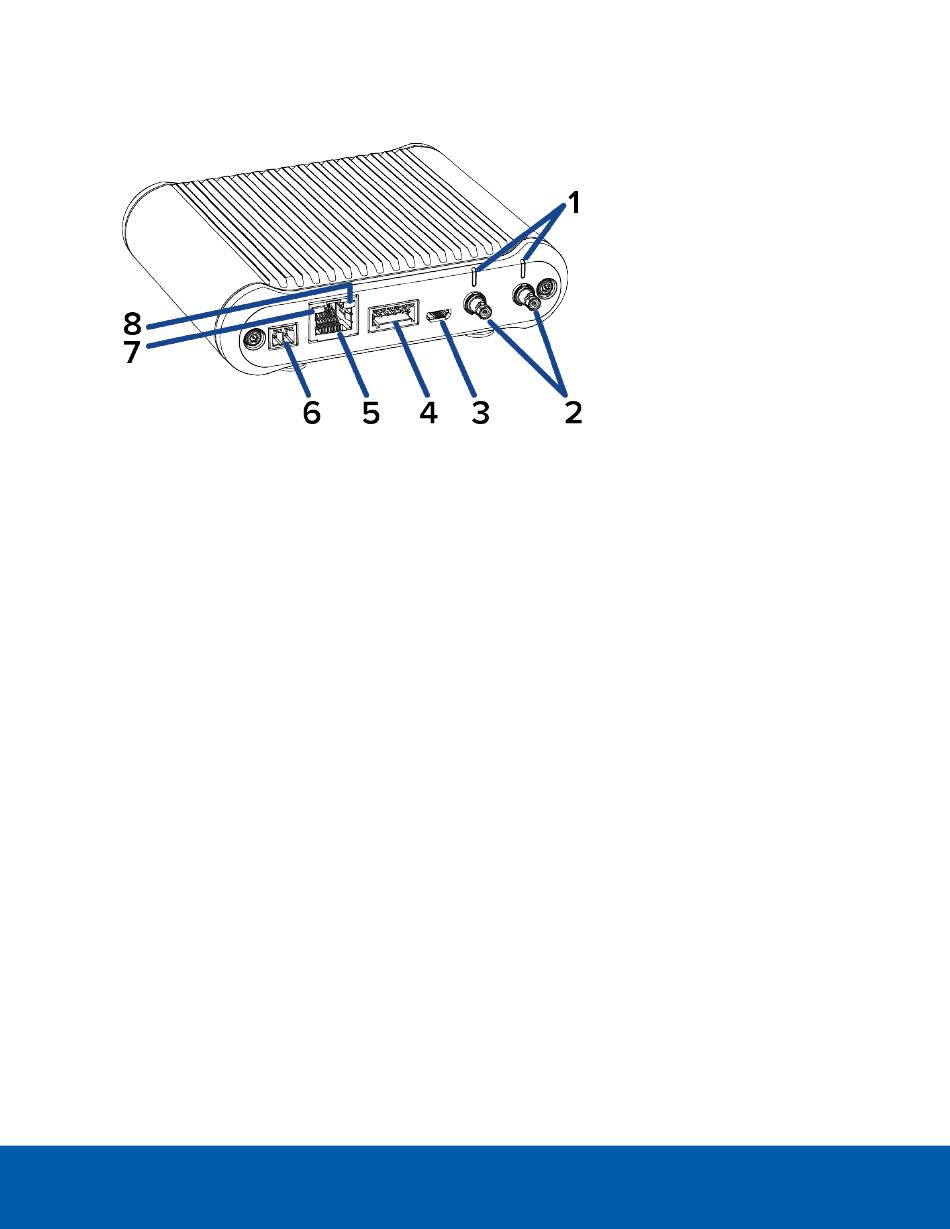

Rückansicht
1. Bildgenerator-Anschluss-LEDs (x2)
Diese LEDs liefern Informationen über die Anschlüsse des Bildgenerators. Weitere Informationen
finden Sie unter
LED-Anzeigen für Bildgenerator-Anschluss auf Seite
2. Bildgenerator HD BNC-Anschlüsse (x2)
HD-BNC-Kabelanschlüsse für den Anschluss der modularen Überwachungskamera an bis zu zwei
Bildgenerator-Module.
3. Micro-USB-Anschluss
Geeignet für einen Micro-USB-Stecker auf USB. Nur erforderlich bei Verwendung von Avigilon USB
Wi-Fi Adapter.
4. I/O-Anschlussleiste
Ermöglicht das Anschließen externer E/A- und Audiogeräte.
5. Ethernet-Anschluss
Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die
Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit
einem Netzwerk verbunden ist, das PoE bereitstellt.
6. Stromanschlussleiste
Ermöglicht das Anschließen einer externen Stromquelle, wenn Power-over-Ethernet nicht verfügbar ist.
7. Link-LED-Anzeige
Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.
8. Verbindungsstatus-LED-Anzeige
Grüne LED enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter
Verbindungsstatus-LED-Anzeige auf Seite
Rückansicht
55.
54.
9
