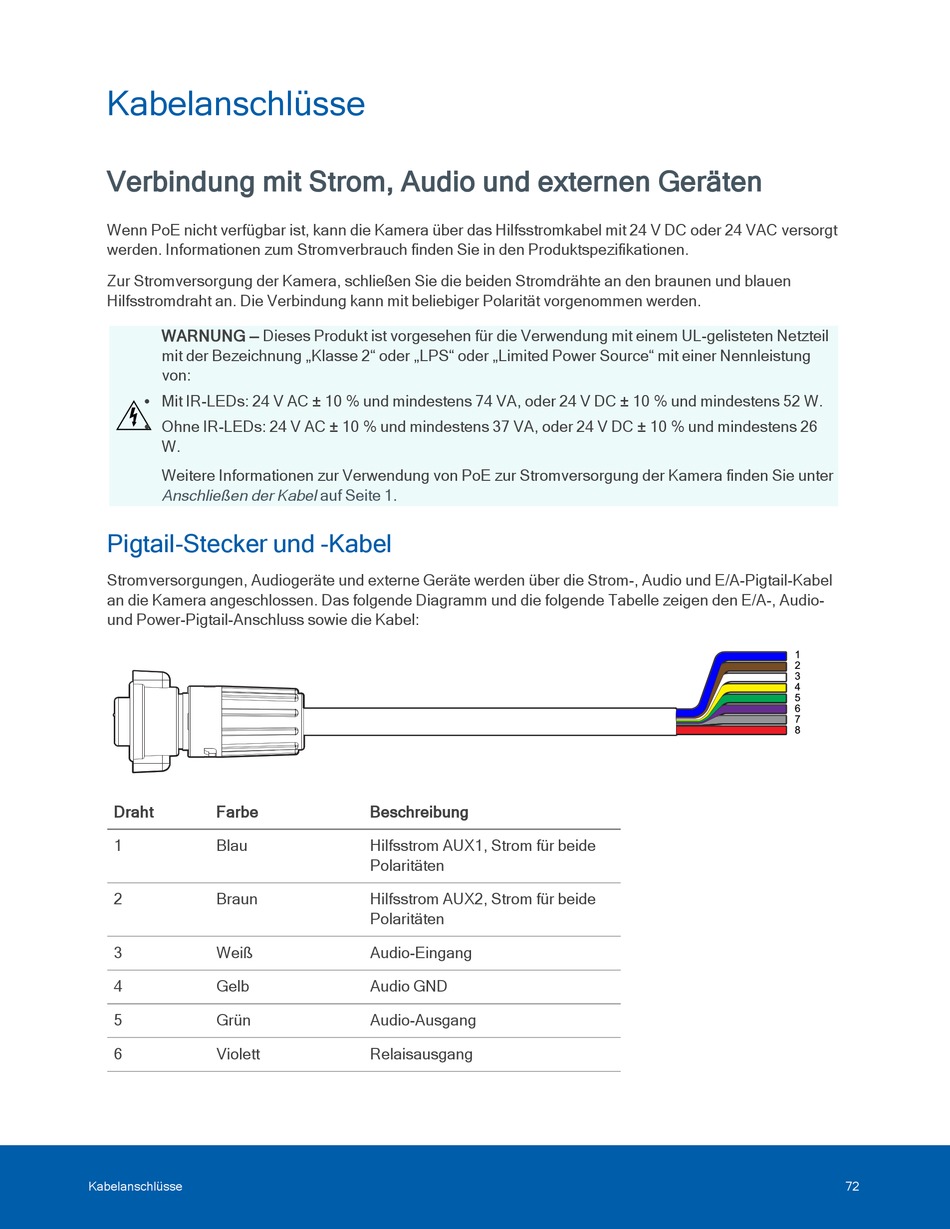

Kabelanschlüsse
Verbindung mit Strom, Audio und externen Geräten
Wenn PoE nicht verfügbar ist, kann die Kamera über das Hilfsstromkabel mit 24 V DC oder 24 VAC versorgt
werden. Informationen zum Stromverbrauch finden Sie in den Produktspezifikationen.
Zur Stromversorgung der Kamera, schließen Sie die beiden Stromdrähte an den braunen und blauen
Hilfsstromdraht an. Die Verbindung kann mit beliebiger Polarität vorgenommen werden.
WARNUNG — Dieses Produkt ist vorgesehen für die Verwendung mit einem UL-gelisteten Netzteil
mit der Bezeichnung „Klasse 2" oder „LPS" oder „Limited Power Source" mit einer Nennleistung
von:
Mit IR-LEDs: 24 V AC ± 10 % und mindestens 74 VA, oder 24 V DC ± 10 % und mindestens 52 W.
l
Ohne IR-LEDs: 24 V AC ± 10 % und mindestens 37 VA, oder 24 V DC ± 10 % und mindestens 26
l
W.
Weitere Informationen zur Verwendung von PoE zur Stromversorgung der Kamera finden Sie unter
Anschließen der Kabel auf Seite

Pigtail-Stecker und -Kabel

Stromversorgungen, Audiogeräte und externe Geräte werden über die Strom-, Audio und E/A-Pigtail-Kabel
an die Kamera angeschlossen. Das folgende Diagramm und die folgende Tabelle zeigen den E/A-, Audio-
und Power-Pigtail-Anschluss sowie die Kabel:
Draht Farbe
1 Blau
2 Braun
3 Weiß
4 Gelb
5 Grün
6 Violett
Kabelanschlüsse
1.
Beschreibung
Hilfsstrom AUX1, Strom für beide
Polaritäten
Hilfsstrom AUX2, Strom für beide
Polaritäten
Audio-Eingang
Audio GND
Audio-Ausgang
Relaisausgang
