Verbindung mit externen Geräten
Externe Geräte werden über die Strom- und E/A-Kabel an die Kamera angeschlossen.
Informationen zu den Positionen des E/A-Anschlussblocks finden Sie unter
Die Klemmenbelegung der E/A ist in der folgenden Tabelle veranschaulicht.

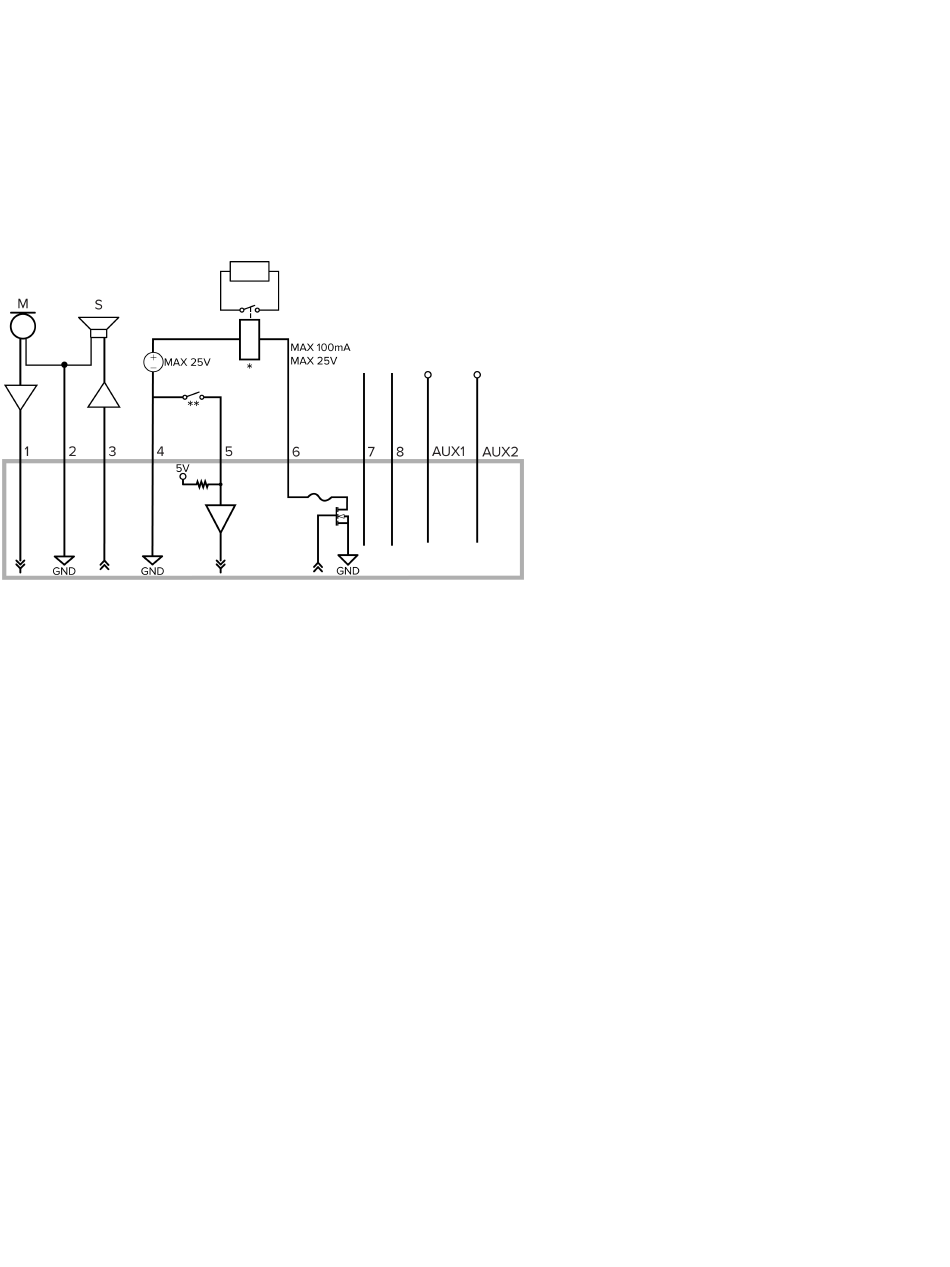

Abbildung 1: Beispielanwendung.
1. Braun – Audio-Eingang (Leitungspegel)
Ein externer Stromverstärker sollte beim Anschluss von Lautsprechern und Mikrofonen verwendet werden. Siehe das
Diagramm hierzu.
2. Gelb – Masse (Audio)
3. Grün – Audio-Ausgang (Leitungspegel)
4. Grau – Masse
5. Rot – Digitaler Eingang
6. Rosa – Digitale Ausgabe
7. Violett – Reservierter Draht, nicht verbinden.
8. Weiß – Reservierter Draht, nicht verbinden.
* – Relais
l
** – Schalter
l
M – Mikrofon
l
Überblick auf Seite8.
