Installationsanleitung
Avigilon H6SL-Kameramodelle:
2.0C-H6SL-BO1-IR
3.0C-H6SL-BO2-IR
5.0C-H6SL-BO2-IR
3.0C-H6SL-BO1-IR
5.0C-H6SL-BO1-IR

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Avigilon H6SL

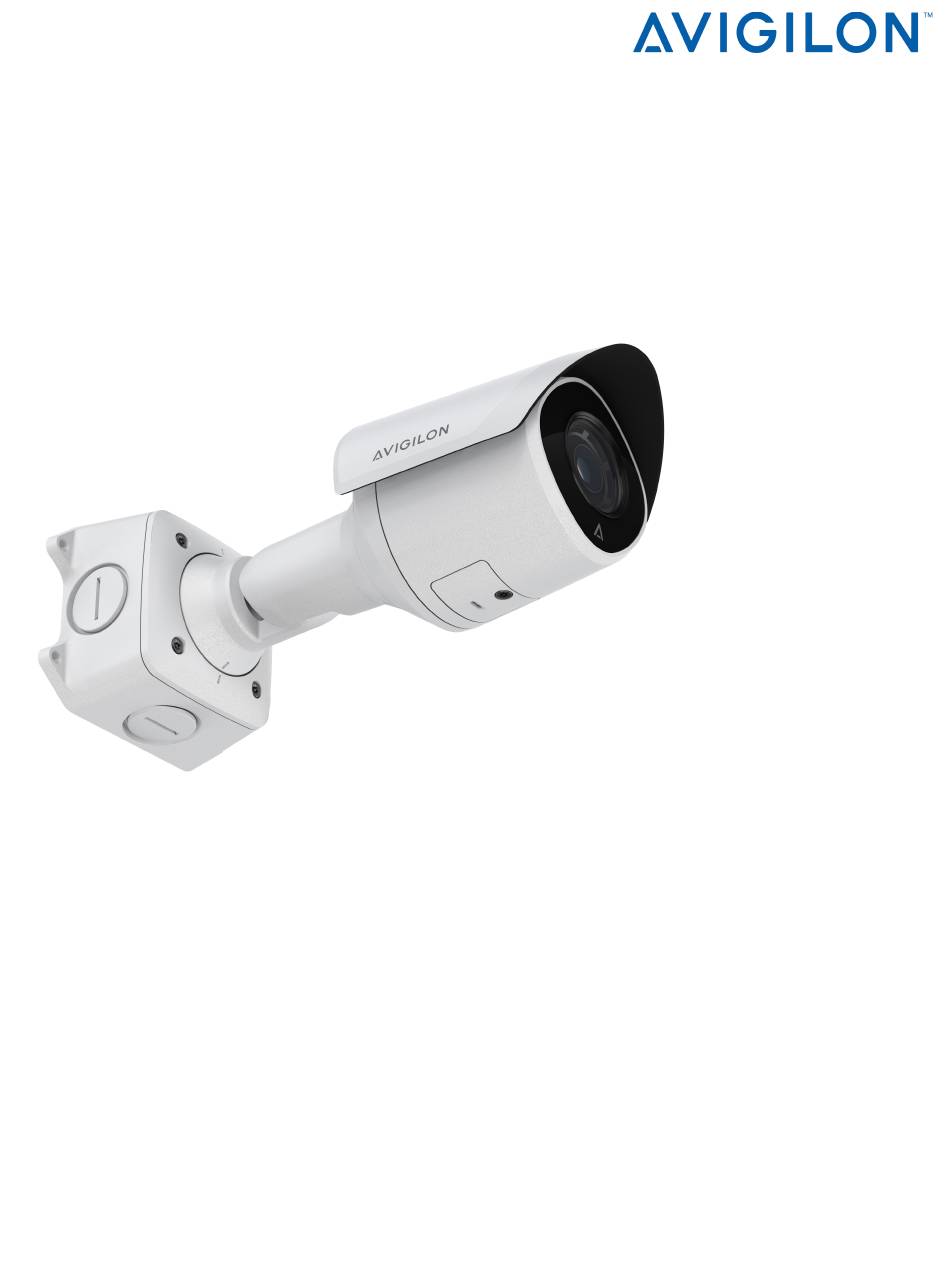

  • Seite 1 Installationsanleitung Avigilon H6SL-Kameramodelle: 2.0C-H6SL-BO1-IR 3.0C-H6SL-BO1-IR 3.0C-H6SL-BO2-IR 5.0C-H6SL-BO1-IR 5.0C-H6SL-BO2-IR...
  • Seite 2: Rechtliche Hinweise

    Unternehmen: (1) garantiert die Vollständigkeit und Genauigkeit der in diesem Dokument enthaltenen Informationen; und (2) ist nicht verantwortlich für die Verwendung von oder auf den Verlass auf die Informationen. Die Avigilon Corporation ist nicht verantwortlich für eventuelle Verluste oder Schäden (einschließlich Folgeschäden), die durch das Vertrauen auf die hierin enthaltenen Informationen entstehen.
  • Seite 3: Wichtige Sicherheitsinformationen

    Gerät beschädigt wurde (beispielsweise durch verschüttete Flüssigkeit oder heruntergefallene Gegenstände), Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie keine starken Reinigungsmittel oder Scheuermittel, wenn Sie den Kamerakörper reinigen. Verwenden Sie nur von Avigilon empfohlenes Zubehör.
  • Seite 4 Dieses Gerät entspricht den Normen EN 60529 IP66 und IP67.
  • Seite 5: Zulassungshinweise

    Um die Anforderungen der Norm EN 50121-4 für Bahnanwendungen zu erfüllen, verwenden Sie ein externes Netzteil oder einen POE-Injektor, der ebenfalls mit EN 50121-4 konform ist. Bitte wenden Sie sich an Avigilon, wenn Sie Unterstützung bei der Auswahl der Geräte benötigen.
  • Seite 6: Informationen Zur Entsorgung Und Wiederverwendung

    IR-Sicherheitsinformationen Verwenden Sie eine geeignete Abschirmung oder Augenschutz. Informationen zur Entsorgung und Wiederverwendung Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, entsorgen Sie es bitte gemäß Ihren örtlichen Gesetzen und Bestimmungen zum Umweltschutz. Europäische Union: Dieses Symbol bedeutet, dass Ihr Produkt gemäß den örtlichen Gesetzen und Bestimmungen separat vom Hausmüll entsorgt werden soll.
  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Überblick Anschlusskasten - Ansicht Vorderansicht Seitenansicht Rückansicht Ansicht der Konfigurationskonsole Installation Lieferumfang der Kamera Installationsschritte Montieren der Dome-Kamera Entfernen der Abdeckung der Konfigurationskonsole Initialisierung eines Benutzernamens und Passworts der Kamera (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) Zuweisen einer IP-Adresse Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Zugriff auf den Live-Video-Stream Ausrichtung der Kamera...
  • Seite 8: Überblick

    Überblick Anschlusskasten - Ansicht 1. Kamerabefestigungspunkte Punkte für die Installation der Kamera an der Anschlussdose. 2. Steckplätze für Montagehaken Punkte zum Fixieren der Kamera an der Anschlussdose beim Anschließen der erforderlichen Kabel. 3. Montagelöcher Löcher zur Befestigung der Anschlussdose an der Montagefläche. Vorderansicht...
  • Seite 9: Seitenansicht

    1. IR-Scheinwerfer Bietet Szenenbeleuchtung im IR-Spektrum. 2. Abdeckung der Konfigurationskonsole Deckt die Konfigurationskonsole ab. Seitenansicht 1. Sonnenblende Eine verstellbare Abdeckung zum Schutz des Objektivs gegen die Sonne. 2. Haltearm Verstellbarer Haltearm zur Positionierung der Kamera. 3. Einstellschrauben Stellt einen Verriegelungsmechanismus für den Haltearm bereit. Rückansicht...
  • Seite 10: Ansicht Der Konfigurationskonsole

    1. Ethernet-Anschluss Kann über eine Stromquelle und eine Ethernet-Verbindung mit dem Netzwerk verbunden werden. Die Kommunikation mit dem Server und die Bilddatenübertragung erfolgen ebenfalls über diese Verbindung. Die Kamera kann entweder über Power over Ethernet (PoE) oder 12 VDC Aux mit Strom versorgt werden. 2.
  • Seite 11: Installation

    Installation Lieferumfang der Kamera Avigilon H6SL Bullet-Kamera Anschlussdose Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk 4 Schrauben zur Befestigung am Schaltkasten Schutztülle aus Gummi für Ethernet-Anschluss Teflonband Installationsschritte Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Montieren der Dome-Kamera Wenn die Kabel für die Kamera nicht innerhalb der Montagefläche verlegt werden, installieren Sie zuerst die Anschlussdose.
  • Seite 12 3. Befestigen Sie die Anschlussdose an der Montagefläche. Hinweis: Um das Eindringen von Feuchtigkeit in die Anschlussdose zu verhindern, wird empfohlen, Teflonband um das Gewinderohr an der Kabeleinführung der Anschlussdose anzubringen. Vergewissern Sie sich, dass die beiden anderen Rohrverschlüsse fest angezogen sind. 4.
  • Seite 13 Hinweis: Stellen Sie vor dem Anschließen von Kabeln sicher, dass die Kabelverbindungen ordnungsgemäß vor Feuchtigkeit und Korrosion geschützt sind. Stellen Sie sicher, dass die Kabelschutztülle über dem Ethernet-Anschluss installiert ist, um die Verbindung vor Staub und Feuchtigkeit zu schützen. Wenn PoE nicht verfügbar ist, kann die Kamera über das Hilfsstromkabel mit 12 VDC versorgt werden. Weitere Informationen finden Sie unter Verbindung mit externen Geräten auf Seite22.
  • Seite 14 7. Schließen Sie dann das Netzwerkkabel an die Kamera über den Ethernet-Port an. 8. Verstauen Sie zu lange Kabel in der Kabeldurchführung oder in der Anschlussdose. 9. Heben Sie die Kamera an, bis sie die Anschlussdose verdeckt.
  • Seite 15: Entfernen Der Abdeckung Der Konfigurationskonsole

    10. Befestigen Sie die Kamera mithilfe der Montageschrauben an der Anschlussdose. Entfernen der Abdeckung der Konfigurationskonsole 1. Verwenden Sie einen sternförmigen Schraubendreher mit T20-Stiftaufsatz, um die Abdeckung der Konfigurationskonsole zu öffnen. 2. Nehmen Sie die Abdeckung von der Konfigurationskonsole ab.
  • Seite 16: Initialisierung Eines Benutzernamens Und Passworts Der Kamera

    Wählen Sie die Registerkarte Administratorbenutzer, um den ersten Benutzer zu erstellen. Weitere Informationen finden Sie im Benutzerhandbuch zum Avigilon Camera Configuration Tool. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen.
  • Seite 17: Zuweisen Einer Ip-Adresse

    Nachdem Sie eine Verbindung mit dem vom Adapter übertragenen Wi-Fi-Signal hergestellt haben, können Sie unter der folgenden Adresse mit jedem Mobilgerät auf die mobile Weboberfläche zugreifen: http://camera.lan Weitere Informationen zum Konfigurieren der Kamera von der mobilen Weboberfläche aus finden Sie im USB Wifi Adapter (USB-WLAN-Adapter) System-Benutzerhandbuch Hinweis: Die Kamera reserviert das Subnetz 10.11.22.32/28 für die interne Verwendung, während das USB Wifi Adapter (USB-WLAN-Adapter) eingesteckt ist.
  • Seite 18: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode

    Hinweis: Die ARP/Ping-Methode funktioniert nicht, wenn das Kontrollkästchen Disable setting static IP address through ARP/Ping method (Festlegen der statischen IP-Adresse mithilfe der ARP/Ping-Methode deaktivieren) in der Webbrowser-Oberfläche des Geräts aktiviert ist. Weitere Informationen finden Sie im Avigilon Web-Interface Benutzerhandbuch für IP-Kameras.
  • Seite 19: Ausrichtung Der Kamera

    Ausrichtung der Kamera Nehmen Sie beim Ausrichten der Kamera Bezug auf den Live-Stream der Kamera. 1. Lösen Sie die Einstellschraube, die sich am nächsten an der Anschlussdose befindet, um den Kameraarm zu drehen. 2. Lösen Sie die Center-Einstellschraube, um die Kamera zu kippen. 3.
  • Seite 20: Zoomen Und Fokussieren Der Kamera

    Blickwinkel der Kamera abzudecken. Zoomen und Fokussieren der Kamera Nehmen Sie die Zoom- und Fokuseinstellungen der Kamera auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software in den Bild- und Anzeigeeinstellungen der Kamera vor.
  • Seite 21: Konfigurieren Der Kamera

    Wenn Sie mehrere Kameras installiert haben, können Sie allgemeine Einstellungen mit dem Camera Configuration Tool konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zum Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Client- Software konfigurieren. Weitere Informationen finden Sie im AvigilonControl Center-Client-Benutzerhandbuch.
  • Seite 22: Verbindung Mit Externen Geräten

    Verbindung mit externen Geräten Externe Geräte werden über die Strom- und E/A-Kabel an die Kamera angeschlossen. Informationen zu den Positionen des E/A-Anschlussblocks finden Sie unter Überblick auf Seite8. Die Klemmenbelegung der E/A ist in der folgenden Tabelle veranschaulicht. Abbildung 1: Beispielanwendung. 1.
  • Seite 23 S – Lautsprecher AUX1 - Hilfsstromkabel, beschriftet mit AUX PWR AUX2 - Hilfsstromkabel...
  • Seite 24: Verbindungsstatus-Led-Anzeige

    Mit Netzwerkvideomanagement-Software oder einem ACC™-Server verbunden. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Web-Interface Benutzerhandbuch für IP-Kameras. Fehlerbehebung bei Netzwerkverbindungen und LED-Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung ausprobieren.
  • Seite 25 Verhalten der Kommunikations-LED Vorgeschlagene Lösung Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch. Das Zurücksetzen über die Weboberfläche der Kamera führt nicht zum gewünschten Ergebnis. Beide LEDs blinken mehrmals gleichzeitig, Führen Sie eine Werkzurücksetzung der Kamera mit der physischen halten dann an und wiederholen das Blinken Firmware-Zurücksetztaste durch.
  • Seite 26: Zurücksetzen Auf Werkseinstellungen

    Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Abbildung 2: Der Schalter zum Zurücksetzen der Firmware in der Konfigurationskonsole.
  • Seite 27: Weitere Informationen

    Weitere Informationen zur Einrichtung und Verwendung des Gerätes sind in den folgenden Anleitungen zu finden: Avigilon Control Center Benutzerhandbuch Avigilon Web-Interface Benutzerhandbuch für IP-Kameras Camera Configuration Tool – Benutzerhandbuch Erstellen eines Standorts mit Avigilon Video Analytics Diese Handbücher sind auf help.avigilon.com und der Avigilon-Webseite: avigilon.com/support...
  • Seite 28: Beschränkte Garantie Und Technischer Support

    Beschränkte Garantie und Technischer Support Avigilon Garantiebedingungen für dieses Produkt sind unter avigilon.com/warranty angegeben. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact.
