Hinweis: Um sicherzustellen, dass der Micro Bullet Bildgenerator staub- und wassergeschützt
ist, achten Sie bitte darauf, dass das IP66-zertifizierte Ende des HD-BNC-Kabels mit dem
Micro Bullet verbunden ist. Weitere Informationen finden Sie unter
von HD-BNC-Kabeln auf Seite
Montage in einer Öffnung in der Montagefläche
Für eine unauffälligere Montage und um Kabel außer Reichweite zu halten, können Sie den Micro Bullet
Bildgenerator durch eine Öffnung in einer Montagefläche montieren. Auf der Aufzeichnungsseite der
Montagefläche ist nur ein Teil des Objektivs sichtbar.

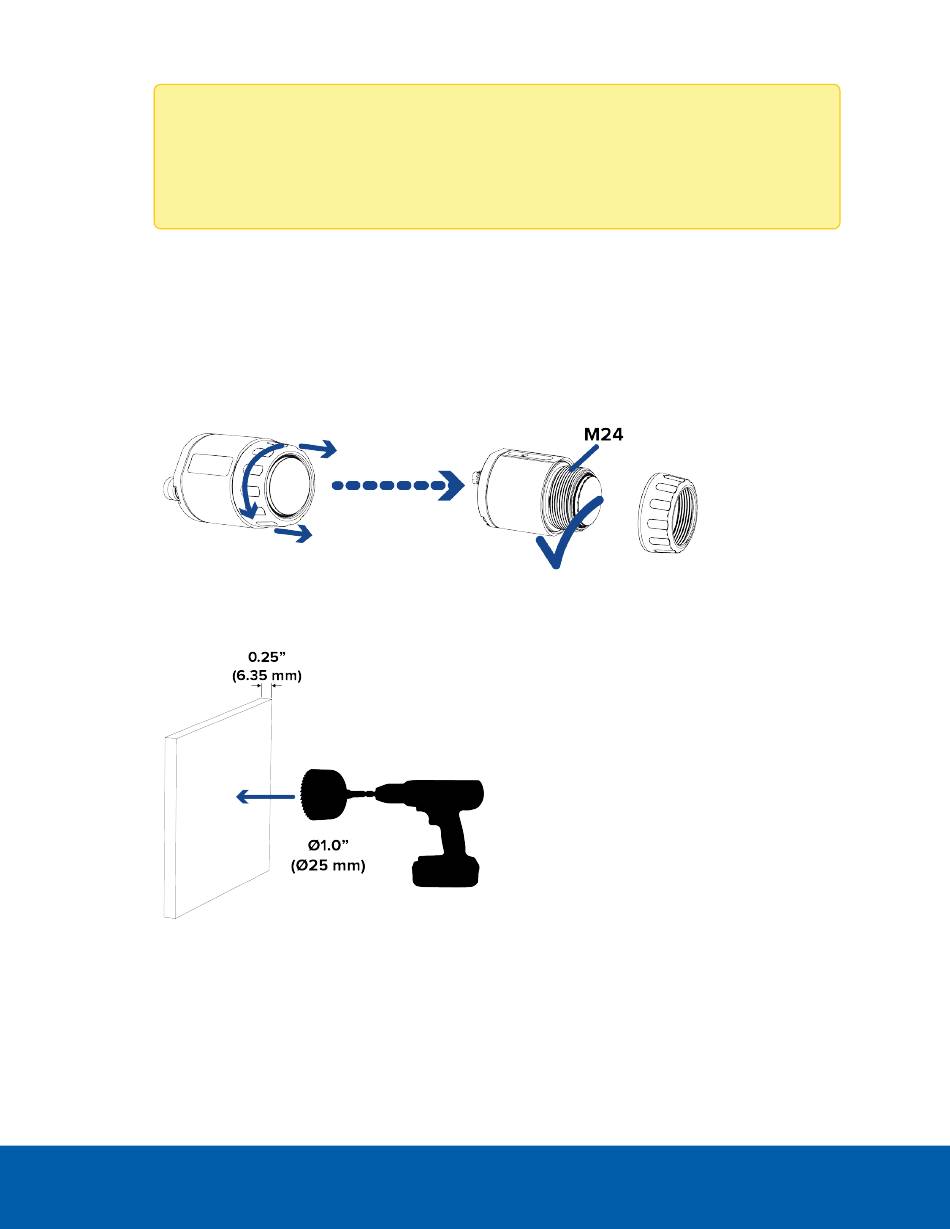

1. Schrauben Sie den Objektivring vom Micro Bullet Bildgenerator ab.
2. Bohren Sie ein 25 mm großes Loch in die Montagefläche. Die Montagefläche sollte nicht dicker als
6,35 mm sein. Ein Senkloch kann erforderlich sein, wenn die Montagefläche dicker als 6,35 mm ist.
3. Schieben Sie den Micro Bullet Bildgenerator durch das Montageloch (a). Befestigen Sie ihn mit dem
mitgelieferten Objektivring (b). Das Schraubenloch des Bildgenerators sollte sich im montierten
Zustand auf der Oberseite des Micro Bullets befinden. Das Loch für die Befestigungsschraube ist mit
der Oberseite des Videorahmens des Bildgenerators ausgerichtet.
Montage in einer Öffnung in der Montagefläche
