Klebestreifen zur Befestigung:

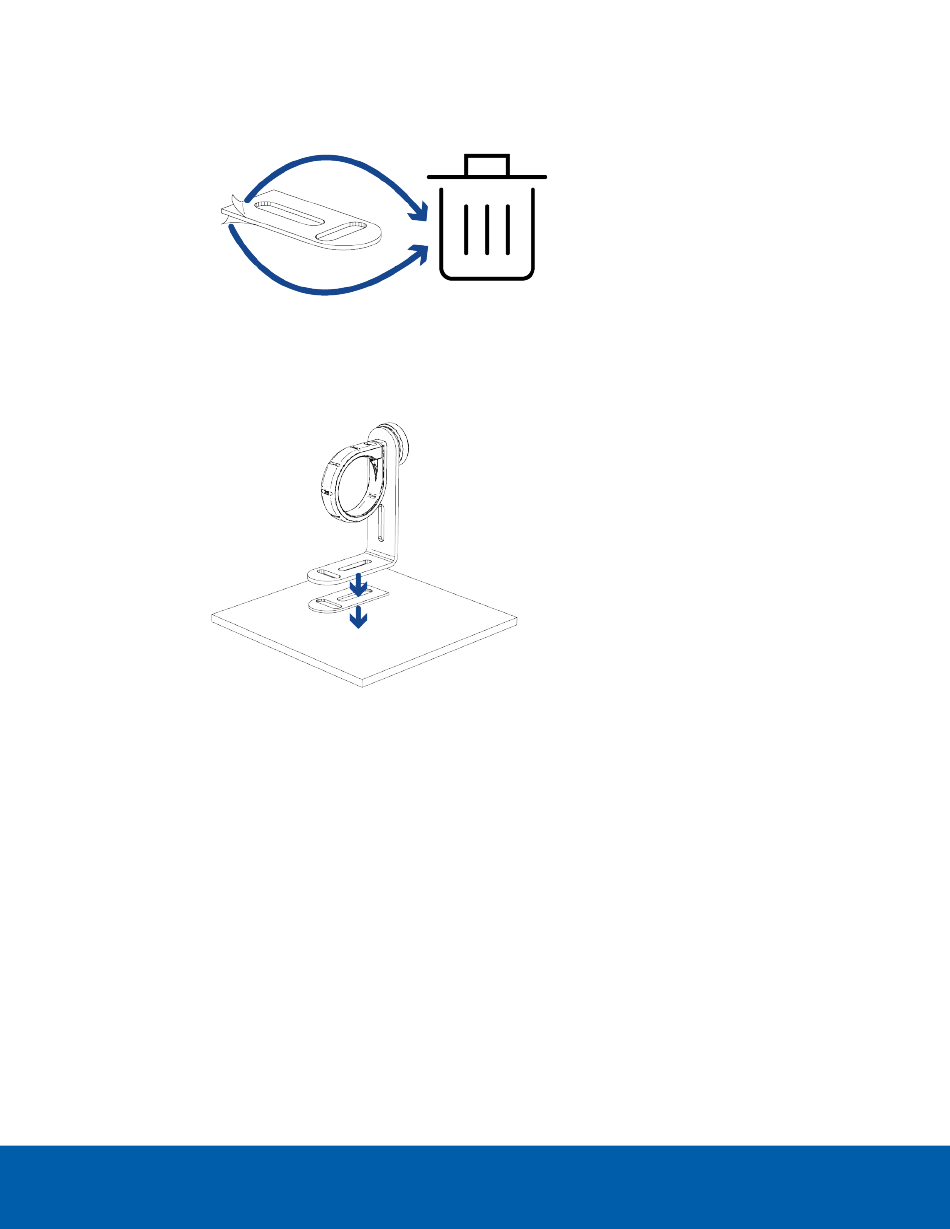

a. Ziehen Sie die Schutzschicht von beiden Seiten des Klebestreifens ab und entsorgen Sie sie.
b. Bringen Sie den Klebestreifen auf der Montagefläche an und achten Sie darauf, dass er an der
gewünschten Position des Bildgenerators ausgerichtet ist. Richten Sie die L-Halterung am
Klebestreifen aus und drücken Sie die Halterung mindestens 5 Sekunden lang fest auf den
Klebestreifen.
2. Stecken Sie den Micro Bullet Bildgenerator in den Montagering. Das Schraubenloch des
Bildgenerators sollte sich im montierten Zustand auf der Oberseite des Micro Bullets befinden. Das
Loch für die Befestigungsschraube ist mit der Oberseite des Videorahmens des Bildgenerators
ausgerichtet.
