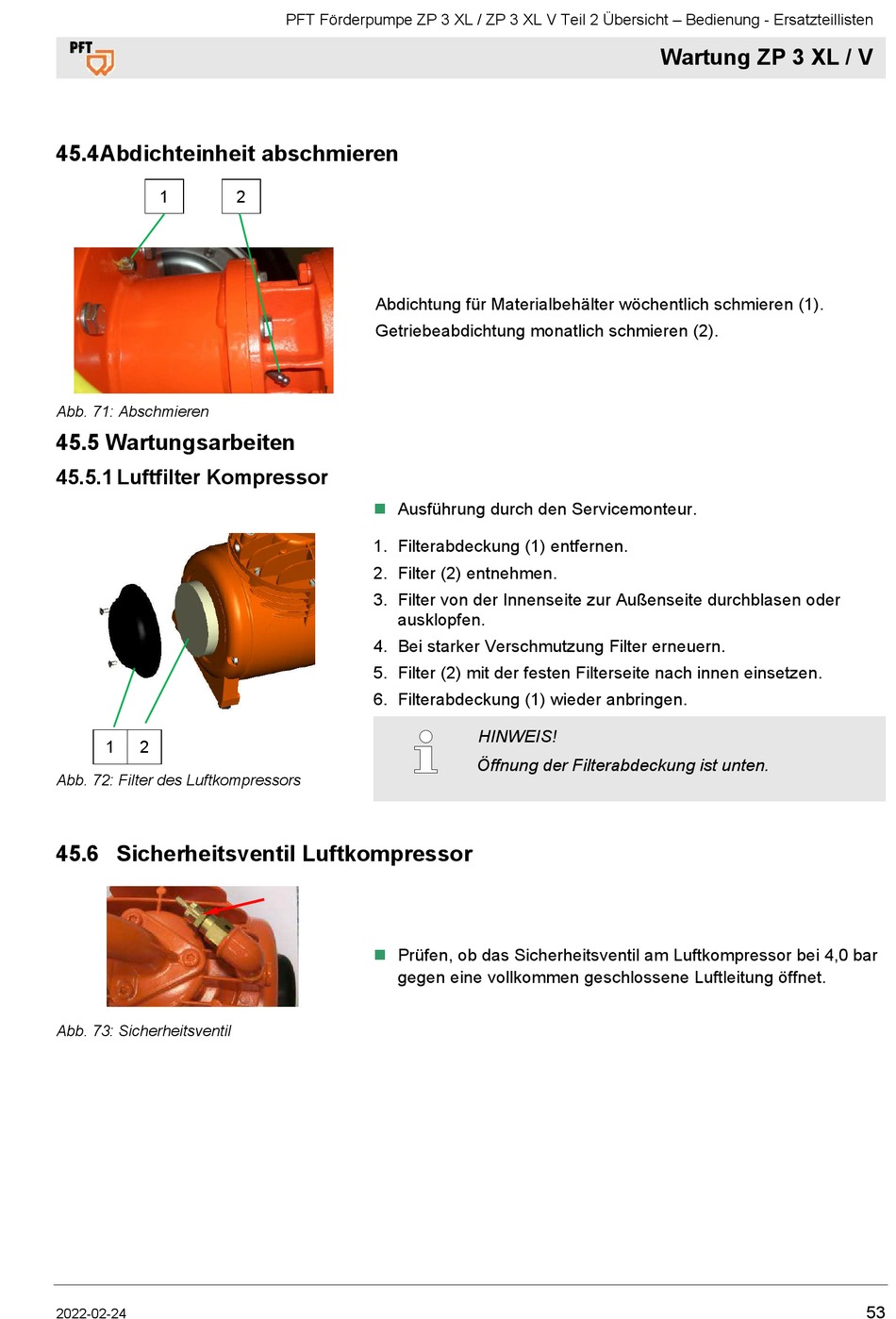

45.4 Abdichteinheit abschmieren
1
Abb. 71: Abschmieren
45.5 Wartungsarbeiten
45.5.1 Luftfilter Kompressor
1
2
Abb. 72: Filter des Luftkompressors
45.6 Sicherheitsventil Luftkompressor
Abb. 73: Sicherheitsventil
2022-02-24
PFT Förderpumpe ZP 3 XL / ZP 3 XL V Teil 2 Übersicht – Bedienung - Ersatzteillisten
2
Abdichtung für Materialbehälter wöchentlich schmieren (1).
Getriebeabdichtung monatlich schmieren (2).
Ausführung durch den Servicemonteur.
1. Filterabdeckung (1) entfernen.
2. Filter (2) entnehmen.
3. Filter von der Innenseite zur Außenseite durchblasen oder
ausklopfen.
4. Bei starker Verschmutzung Filter erneuern.
5. Filter (2) mit der festen Filterseite nach innen einsetzen.
6. Filterabdeckung (1) wieder anbringen.
Prüfen, ob das Sicherheitsventil am Luftkompressor bei 4,0 bar
gegen eine vollkommen geschlossene Luftleitung öffnet.
HINWEIS!
Öffnung der Filterabdeckung ist unten.
Wartung ZP 3 XL / V
53
