12 Aufbau
12.1 Übersicht ZP 3 XL Artikelnummer 00102964
11
10

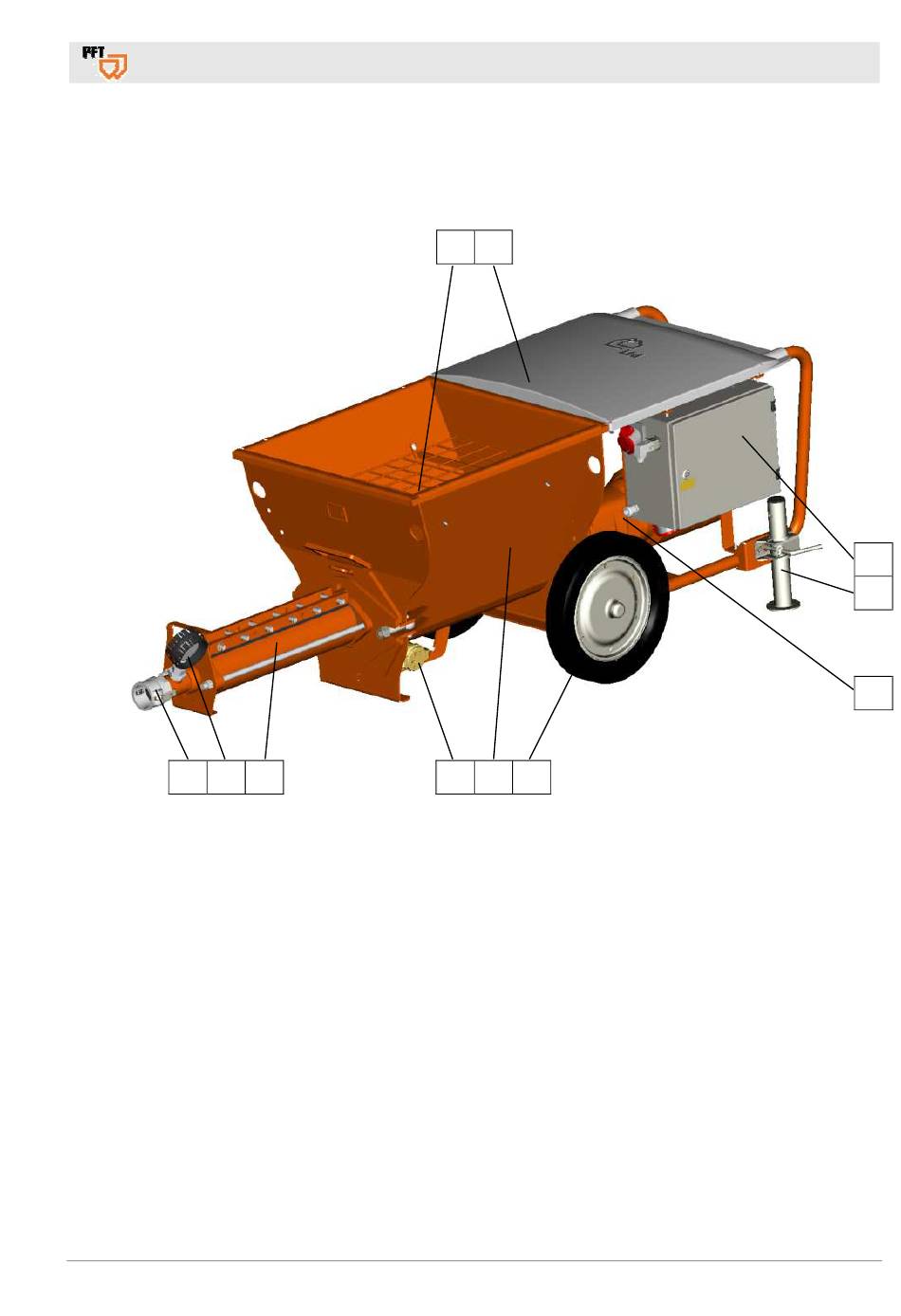

Abb. 6: Übersicht über die Baugruppen
1. Schutzgitter
2. Kunststoffhaube
3. Schaltschrank
4. Stützfuß
5. Getriebemotor
6. Rad mit Stahlfelge
2022-02-24
PFT Förderpumpe ZP 3 XL / ZP 3 XL V Teil 2 Übersicht – Bedienung - Ersatzteillisten
9
1
2
8
7
6
7. Pumpenmaterialbehälter
8. Reinigungsstutzen
9. Pumpeneinheit R7 - 3
10. Mörteldruckmanometer
11. Anschluss für Mörtelschlauch
