PFT Förderpumpe ZP 3 XL / ZP 3 XL V Teil 2 Übersicht – Bedienung - Ersatzteillisten
Aufbau
12.2 Übersicht ZP 3 XL V Artikelnummer 00098125
12
11

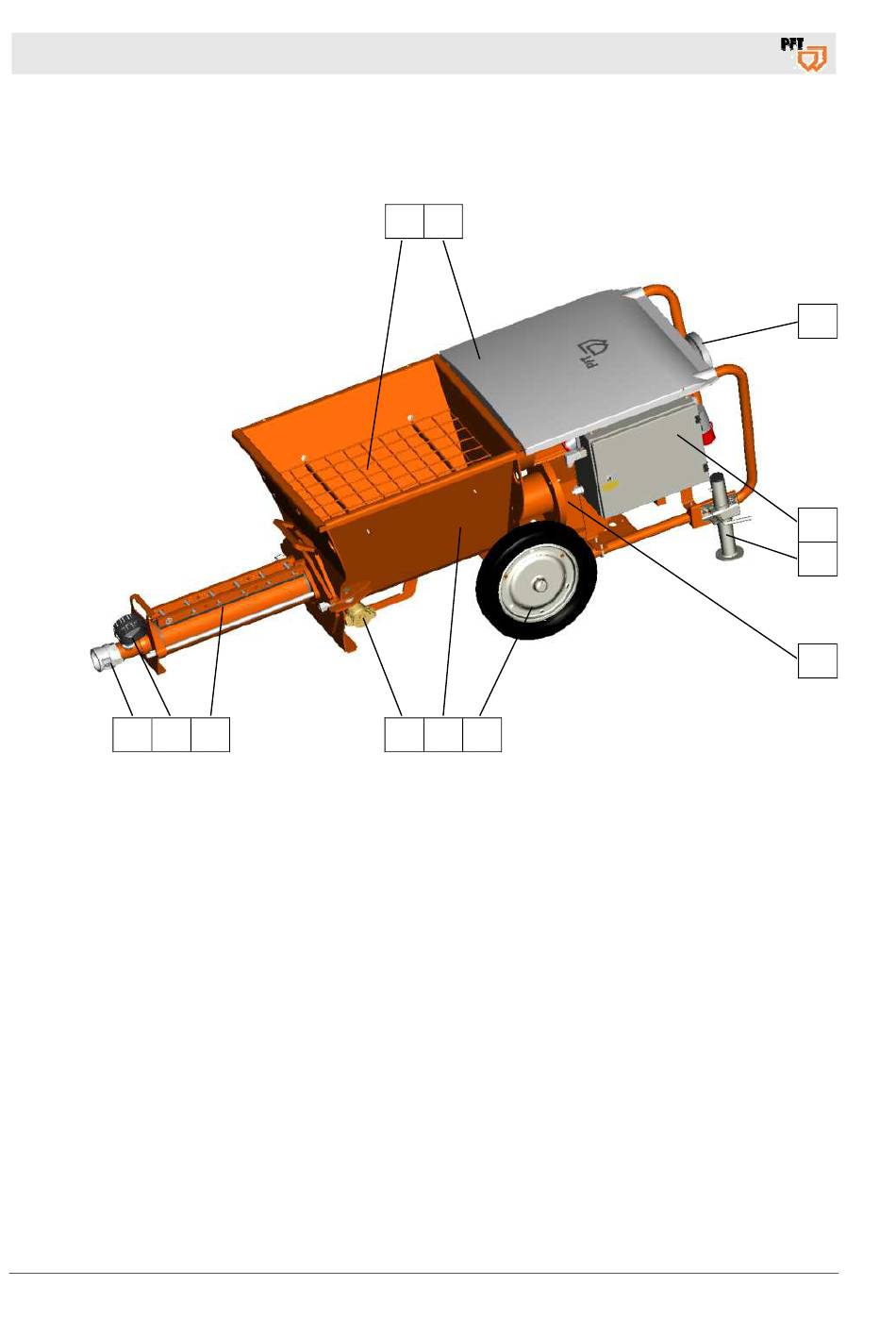

Abb. 7: Übersicht über die Baugruppen
1. Schutzgitter
2. Kunststoffhaube
3. Handrad für Variogetriebe
4. Schaltschrank
5. Stützfuß
6. Getriebemotor
14
10
1
2
9
8
7
7. Rad mit Stahlfelge
8. Pumpenmaterialbehälter
9. Reinigungsstutzen
10. Pumpeneinheit R7 - 3
11. Mörteldruckmanometer
12. Anschluss für Mörtelschlauch
3
4
5
6
