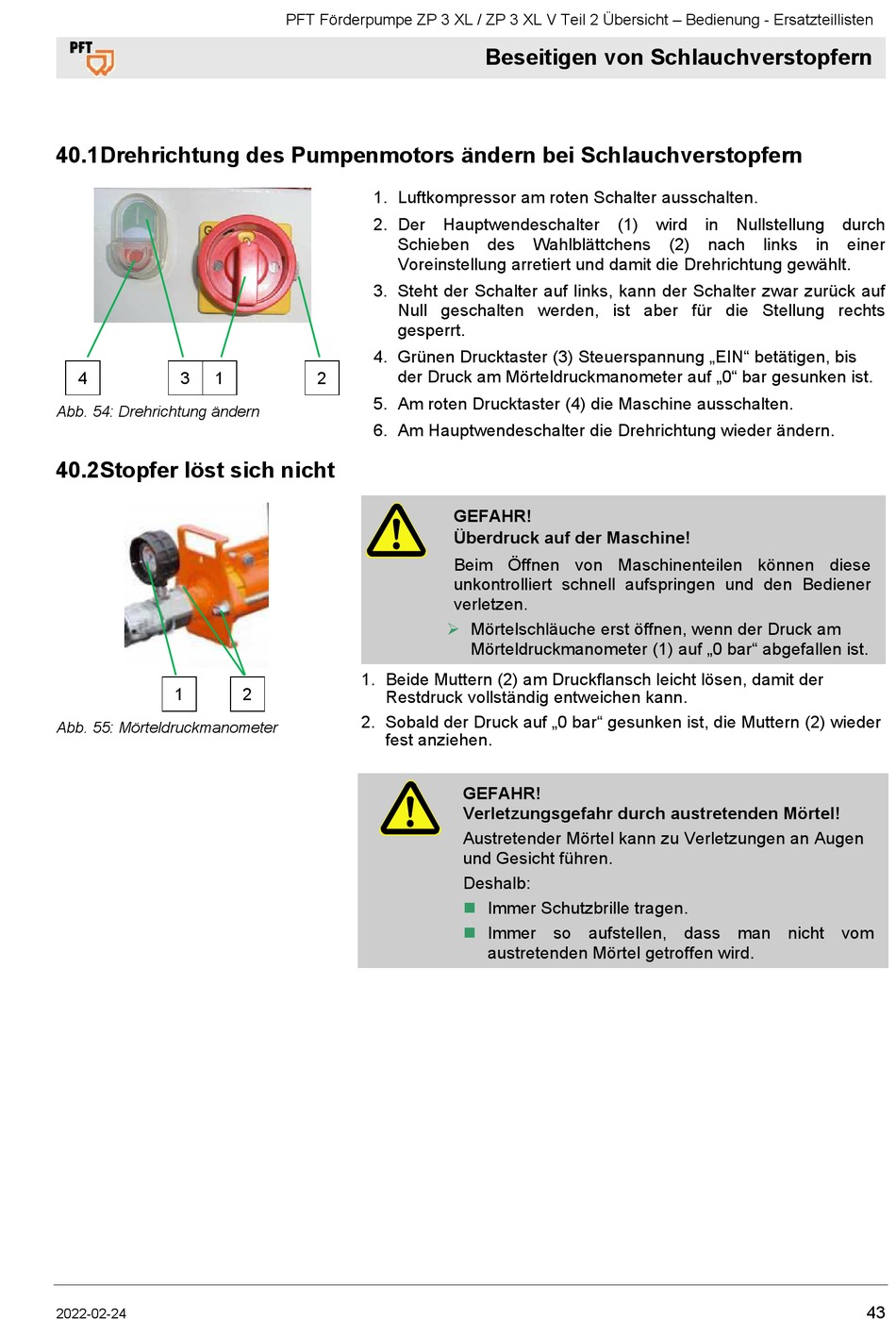

40.1 Drehrichtung des Pumpenmotors ändern bei Schlauchverstopfern
4
3
1
Abb. 54: Drehrichtung ändern
40.2 Stopfer löst sich nicht
1
Abb. 55: Mörteldruckmanometer
2022-02-24
PFT Förderpumpe ZP 3 XL / ZP 3 XL V Teil 2 Übersicht – Bedienung - Ersatzteillisten
1. Luftkompressor am roten Schalter ausschalten.
2. Der Hauptwendeschalter (1) wird in Nullstellung durch
Schieben des
Voreinstellung arretiert und damit die Drehrichtung gewählt.
3. Steht der Schalter auf links, kann der Schalter zwar zurück auf
Null geschalten werden, ist aber für die Stellung rechts
gesperrt.
4. Grünen Drucktaster (3) Steuerspannung „EIN" betätigen, bis
der Druck am Mörteldruckmanometer auf „0" bar gesunken ist.
2
5. Am roten Drucktaster (4) die Maschine ausschalten.
6. Am Hauptwendeschalter die Drehrichtung wieder ändern.
1. Beide Muttern (2) am Druckflansch leicht lösen, damit der
2
Restdruck vollständig entweichen kann.
2. Sobald der Druck auf „0 bar" gesunken ist, die Muttern (2) wieder
fest anziehen.
Beseitigen von Schlauchverstopfern
Wahlblättchens
GEFAHR!
Überdruck auf der Maschine!
Beim Öffnen von Maschinenteilen können diese
unkontrolliert schnell aufspringen und den Bediener
verletzen.
Mörtelschläuche erst öffnen, wenn der Druck am
Mörteldruckmanometer (1) auf „0 bar" abgefallen ist.
GEFAHR!
Verletzungsgefahr durch austretenden Mörtel!
Austretender Mörtel kann zu Verletzungen an Augen
und Gesicht führen.
Deshalb:
Immer Schutzbrille tragen.
Immer so aufstellen, dass man nicht vom
austretenden Mörtel getroffen wird.
(2)
nach
links
in einer
