4.5.4 Zweipunkt-Regler

Wird die Stellgröße als 2-Punkt Regelung ausgewählt, so ergeben sich folgende
Einstellmöglichkeiten(hier: Reglerart Heizen):

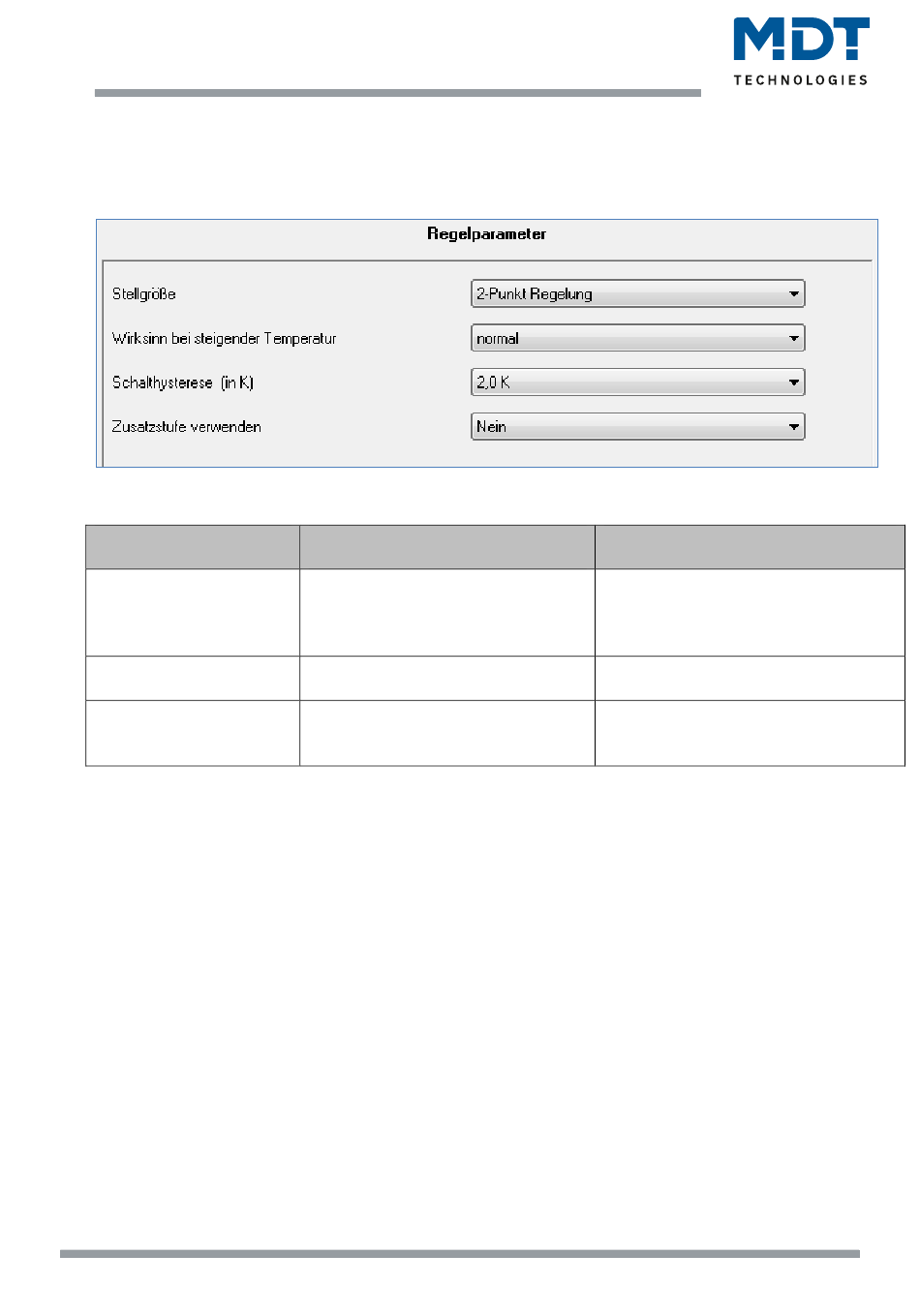

Abbildung 24: Einstellungen 2-Punkt Regelung

In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die 2-Punkt Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Schalthysterese
Zusatzstufe verwenden
Tabelle 37: Einstellmöglichkeiten 2-Punkt Regelung
Der 2-Punkt Regler ist die einfachste Art der Regelung. Der Stellgröße werden lediglich die beiden
Zustände EIN oder AUS gesendet.
Der Regler schaltet die Stellgröße(z.B. Heizvorgang) bei unterschreiten einer gewissen
Richttemperatur ein und bei Überschreiten einer gewissen Richttemperatur wieder aus.
Die Ein- und Ausschaltpunkte, also dort wo die Richttemperatur liegt, hängen von dem aktuell
eingestellten Sollwert sowie der eingestellten Schalthysterese ab.
Der 2-Punkt Regler findet seine Anwendung, wenn die Stellgröße nur zwei Zustände annehmen kann,
wie z.B. ein elektrothermisches Ventil.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
39
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪ normal
▪ invertiert
0,5K – 5,0K
[2,0K]
▪ Nein
▪ Ja
Kommentar
gibt das Regelverhalten bei steigender
Temperatur an (siehe 4.5.5)
Anpassung an stromlos geöffnete
Ventile
Einstellung für oberen und unteren Ein-
und Ausschaltpunkt
Aktivierung einer zusätzlichen
Regelstufe möglich; nur für den
Heizbetrieb (siehe 4.5.6)
