Technisches Handbuch – Temperaturregler SCN-RT1xPx.01
Ein Wert ober- oder unterhalb der Führungsgröße hat keine Auswirkung auf die Sollwertänderung.
Sobald der Wert innerhalb der Führungsgröße(also zwischen w
abgesenkt oder angehoben.

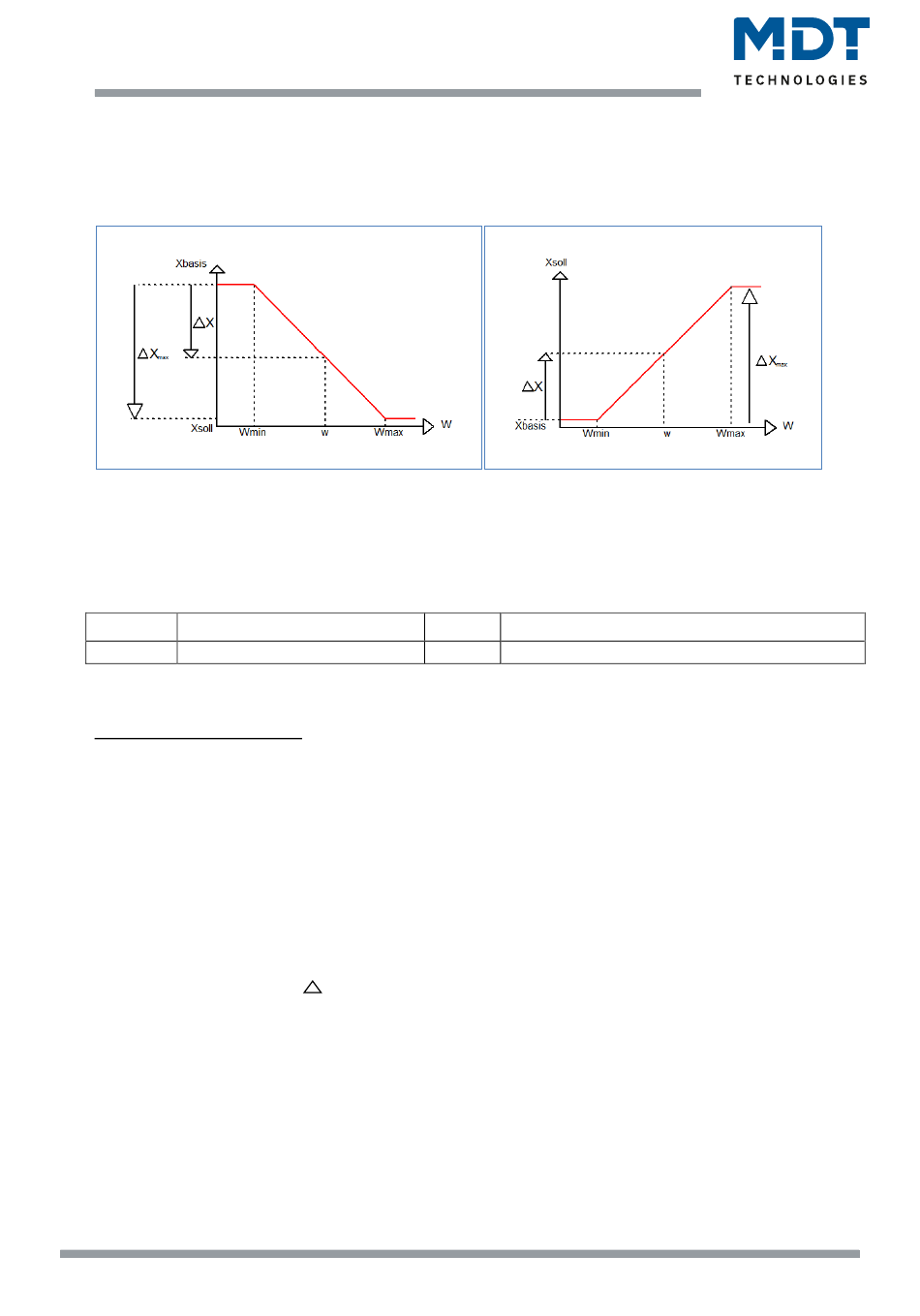

Die nachfolgenden Grafiken sollen den Einfluss der Führungsgröße auf den Sollwert verdeutlichen:
(Xsoll=neuer Sollwert; Xbasis=Basis Sollwert)
Abbildung 17: Beispiel Führung Absenkung
Mit dem Kommunikationsobjekt der Führungsgröße kann die aktuelle Temperatur des externen
Sensors ausgelesen werden. Das Kommunikationsobjekt muss zu Aktivierung der Führung nicht mit
dem Kommunikationsobjekt der Sollwerte verknüpft werden, sondern dient lediglich der Abfrage der
Führungstemperatur.
Die Tabelle zeigt das dazugehörige Kommunikationsobjekt:
Nummer Name
20 Führungsgröße
Tabelle 31: Kommunikationsobjekte Führung
Beispiel für die Anwendung:
Für die Temperaturregelung eines Raums soll der Sollwert(22°C) so angehoben werden, dass in
einem Außentemperaturbereich von 28°C bis 38°C der Temperaturunterschied zwischen Außen und
Innentemperatur nicht größer als 6K wird.
vorzunehmende Einstellungen:
Basis Komfortwert: 22°C
Führung: aktiv
Führungsgröße Minimum: 28 °C
Führungsgröße Maximum: 38°C
Sollwertänderung bei max. Führungsgröße: 10°C
Würde die Außentemperatur nun auf einen Wert von 32°C steigen so würde der Sollwert um
folgenden Wert angehoben:
Folglich würde sich ein neuer Sollwert von 22°C+4°C=26°C ergeben.
Erreicht die Außentemperatur den eingestellten Höchstwert von 38°C, so würde der Sollwert 32°C
betragen und sich bei weiter steigender Temperatur nicht mehr erhöhen.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
30
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Abbildung 18: Beispiel Führung Anhebung
Größe
2 Byte
X = 10°C * [(32°C-28°C)/(38°C–28°C)] = 4°C
& w ) liegt wird der Sollwert
max min
Verwendung
Senden der aktuellen Führungstemperatur
