Technisches Handbuch – Temperaturregler SCN-RT1xPx.01

4.5 Regelparameter

4.5.1 Stellgröße

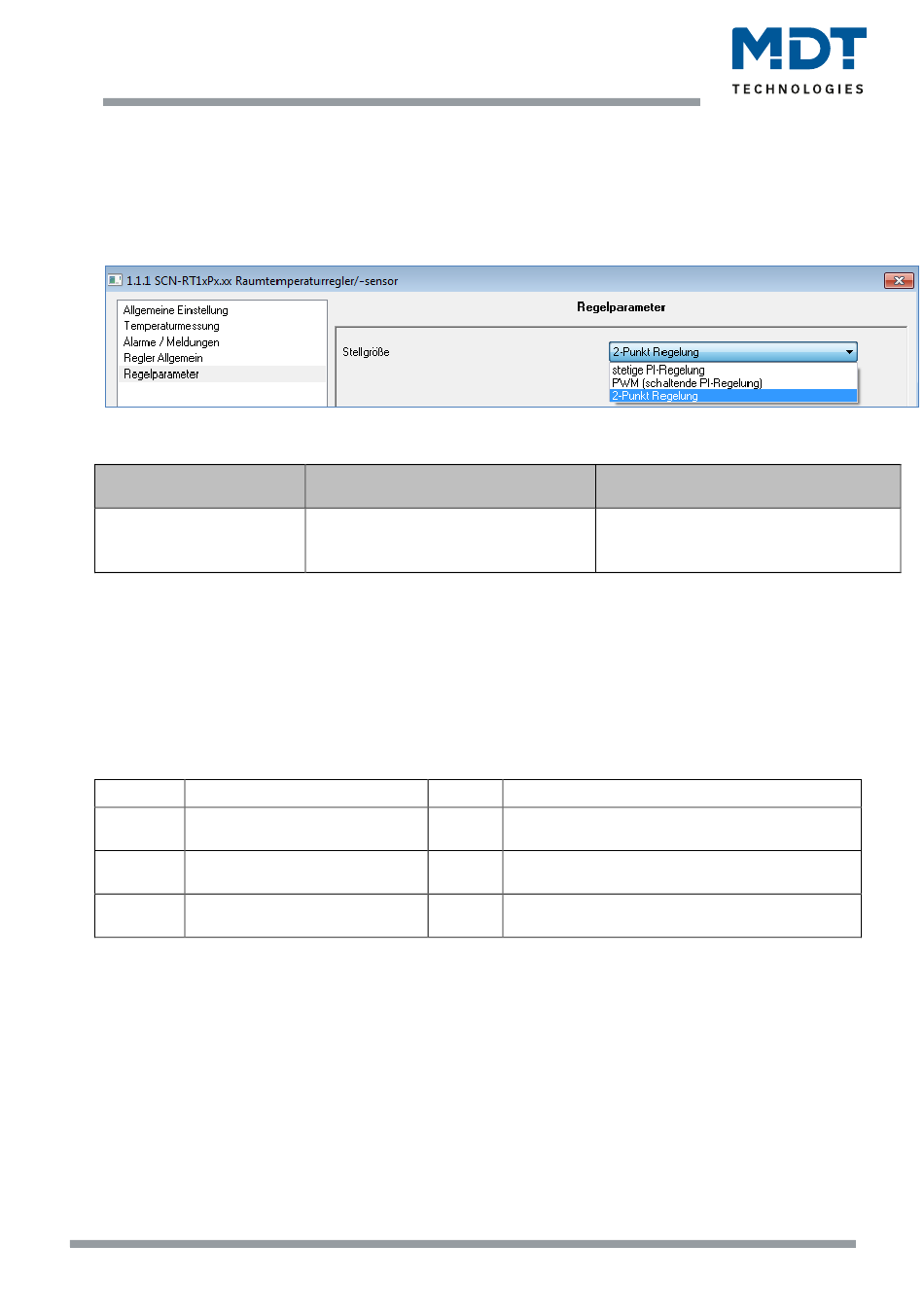

Das folgende Bild zeigt die Einstellmöglichkeiten für die Stellgröße:
Abbildung 21: Einstellungen Stellgröße
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für diesen Parameter dargestellt:
ETS-Text
Stellgröße
Tabelle 33: Einstellbereich Parameter Stellgröße
Der Regler verfügt über drei verschiedene Regler Typen, welche die Stellgröße steuern. Von dem
verwendeten Regler Typen hängen die weiteren Parametrierungsmöglichkeiten ab. Folgende Regler
können ausgewählt werden:
•
stetige PI-Regelung (siehe 4.5.2)
•
PWM (schaltende PI-Regelung) (siehe 4.5.3)
•
2-Punkt Regelung (siehe 4.5.4)
Die Tabelle zeigt die Kommunikationsobjekte für die Stellgröße:
Nummer Name
8 Stellwert Heizen
8 Stellwert Heizen/Kühlen
10 Stellwert Kühlen
Tabelle 34: Kommunikationsobjekte Stellgröße
Je nach eingestellter Reglerart(siehe 4.4.1) steuert die Stellgröße den Heiz- und/oder den
Kühlvorgang. Wird die Stellgröße als stetige PI-Regelung ausgewählt, so ist das
Kommunikationsobjekt für die Stellgröße ein 1 Byte-Objekt, da die Stellgröße mehrere Zustände
annehmen kann. Wenn die Stellgröße als 2-Punkt Regelung oder als PWM-Regelung ausgewählt wird,
so ist das Kommunikationsobjekt ein 1 Bit Objekt, da die Stellgröße nur 2 Zustände (0;1) annehmen
kann.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
33
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪ stetige PI-Regelung
▪ PWM (schaltende PI-Regelung)
▪ 2-Punkt Regelung
Größe Verwendung
1 Byte/ steuern des Aktors für den Heizvorgang
1 Bit
1 Byte/ steuern des kombinierten Aktors für den Heiz-
1 Bit und Kühlvorgang
1 Byte/ steuern des Aktors für den Kühlvorgang
1 Bit
Kommentar
mit der Stellgröße wird der verwendete
Reglertyp festgelegt
