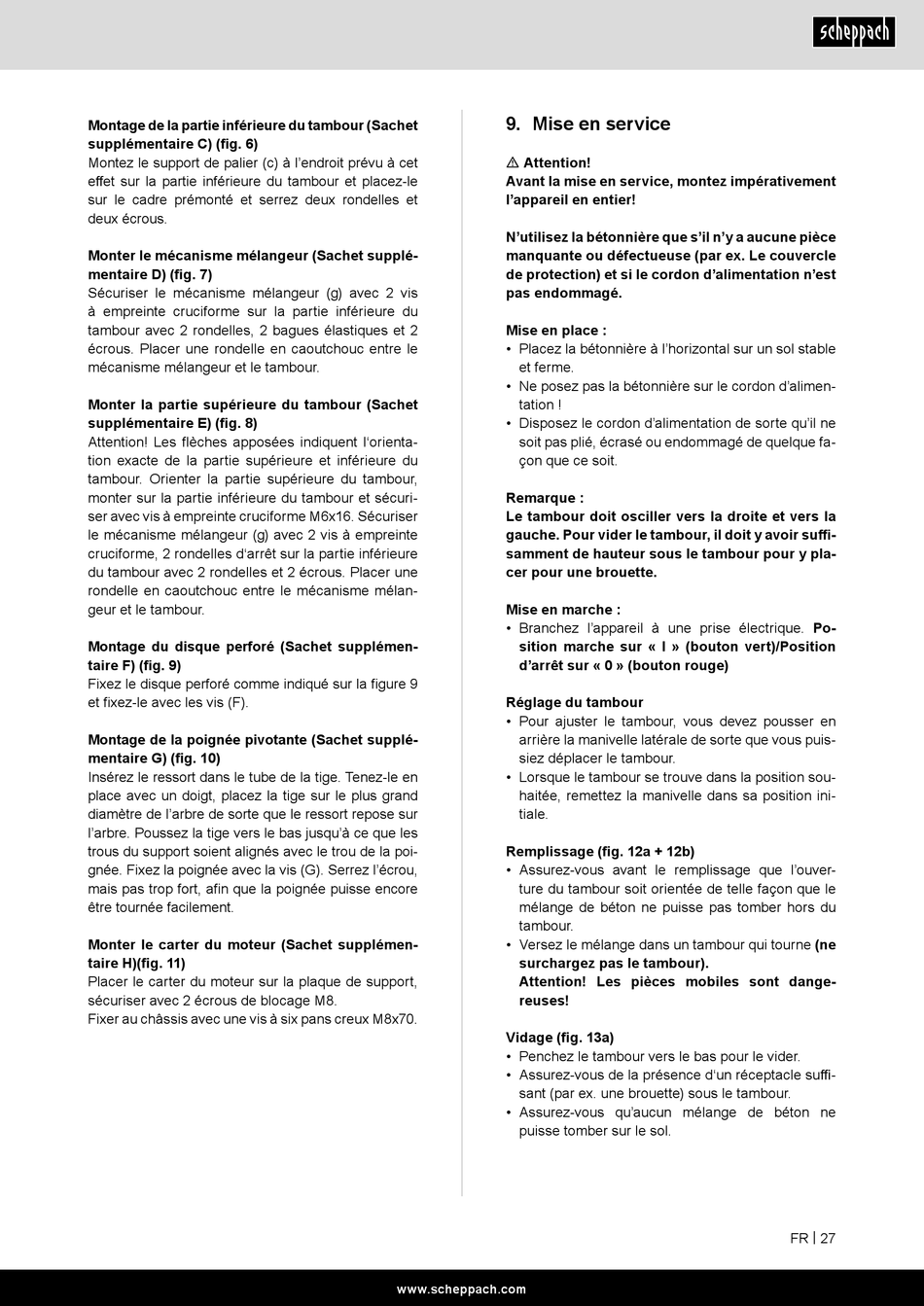

Montage de la partie inférieure du tambour (Sachet
supplémentaire C) (fig. 6)
Montez le support de palier (c) à l'endroit prévu à cet
effet sur la partie inférieure du tambour et placez-le
sur le cadre prémonté et serrez deux rondelles et
deux écrous.
Monter le mécanisme mélangeur (Sachet supplé-
mentaire D) (fig. 7)
Sécuriser le mécanisme mélangeur (g) avec 2 vis
à empreinte cruciforme sur la partie inférieure du
tambour avec 2 rondelles, 2 bagues élastiques et 2
écrous. Placer une rondelle en caoutchouc entre le
mécanisme mélangeur et le tambour.
Monter la partie supérieure du tambour (Sachet
supplémentaire E) (fig. 8)
Attention! Les flèches apposées indiquent l'orienta-
tion exacte de la partie supérieure et inférieure du
tambour. Orienter la partie supérieure du tambour,
monter sur la partie inférieure du tambour et sécuri-
ser avec vis à empreinte cruciforme M6x16. Sécuriser
le mécanisme mélangeur (g) avec 2 vis à empreinte
cruciforme, 2 rondelles d'arrêt sur la partie inférieure
du tambour avec 2 rondelles et 2 écrous. Placer une
rondelle en caoutchouc entre le mécanisme mélan-
geur et le tambour.
Montage du disque perforé (Sachet supplémen-
taire F) (fig. 9)
Fixez le disque perforé comme indiqué sur la figure 9
et fixez-le avec les vis (F).
Montage de la poignée pivotante (Sachet supplé-
mentaire G) (fig. 10)
Insérez le ressort dans le tube de la tige. Tenez-le en
place avec un doigt, placez la tige sur le plus grand
diamètre de l'arbre de sorte que le ressort repose sur
l'arbre. Poussez la tige vers le bas jusqu'à ce que les
trous du support soient alignés avec le trou de la poi-
gnée. Fixez la poignée avec la vis (G). Serrez l'écrou,
mais pas trop fort, afin que la poignée puisse encore
être tournée facilement.
Monter le carter du moteur (Sachet supplémen-
taire H)(fig. 11)
Placer le carter du moteur sur la plaque de support,
sécuriser avec 2 écrous de blocage M8.
Fixer au châssis avec une vis à six pans creux M8x70.

9. Mise en service

m Attention!
Avant la mise en service, montez impérativement
l'appareil en entier!
N'utilisez la bétonnière que s'il n'y a aucune pièce
manquante ou défectueuse (par ex. Le couvercle
de protection) et si le cordon d'alimentation n'est
pas endommagé.
Mise en place :
• Placez la bétonnière à l'horizontal sur un sol stable
et ferme.
• Ne posez pas la bétonnière sur le cordon d'alimen-
tation !
• Disposez le cordon d'alimentation de sorte qu'il ne
soit pas plié, écrasé ou endommagé de quelque fa-
çon que ce soit.
Remarque :
Le tambour doit osciller vers la droite et vers la
gauche. Pour vider le tambour, il doit y avoir suffi-
samment de hauteur sous le tambour pour y pla-
cer pour une brouette.
Mise en marche :
• Branchez l'appareil à une prise électrique. Po-
sition marche sur « I » (bouton vert)/Position
d'arrêt sur « 0 » (bouton rouge)
Réglage du tambour
• Pour ajuster le tambour, vous devez pousser en
arrière la manivelle latérale de sorte que vous puis-
siez déplacer le tambour.
• Lorsque le tambour se trouve dans la position sou-
haitée, remettez la manivelle dans sa position ini-
tiale.
Remplissage (fig. 12a + 12b)
• Assurez-vous avant le remplissage que l'ouver-
ture du tambour soit orientée de telle façon que le
mélange de béton ne puisse pas tomber hors du
tambour.
• Versez le mélange dans un tambour qui tourne (ne
surchargez pas le tambour).
Attention! Les pièces mobiles sont dange-
reuses!
Vidage (fig. 13a)
• Penchez le tambour vers le bas pour le vider.
• Assurez-vous de la présence d'un réceptacle suffi-
sant (par ex. une brouette) sous le tambour.
• Assurez-vous qu'aucun mélange de béton ne
puisse tomber sur le sol.
