Roth Laguna Maxi Wave Montageanleitung Seite 9

Montageanleitung
15
16
17
18
Achtung!
Der kantenschutz auf den scheiben darf erst
entfernt werden, wenn diese fest montiert
und ausgerichtet sind.
scheiben dürfen nachträglich nicht mecha-
nisch bearbeitet werden.

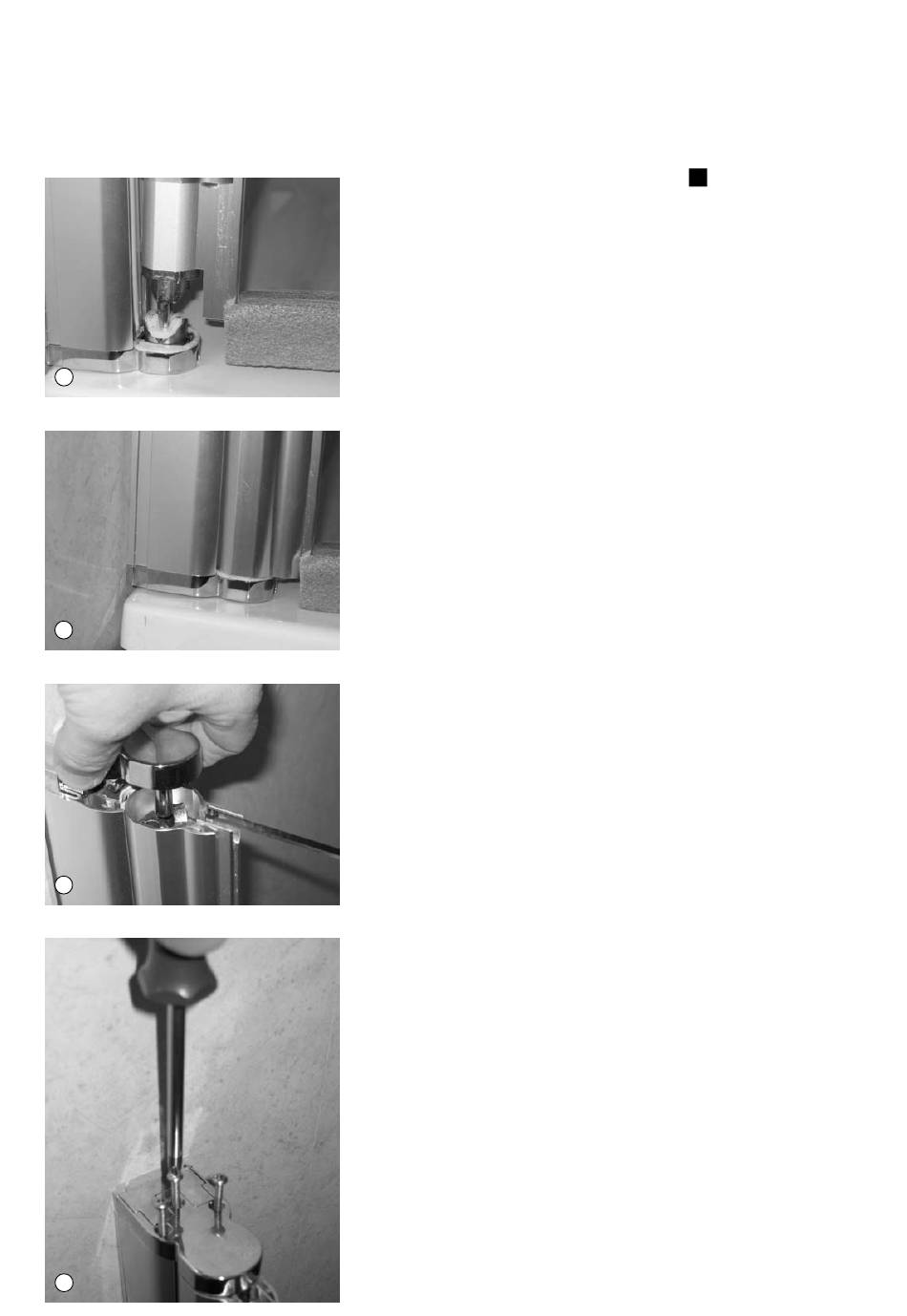

15. geraden Flügel auf den Drehzapfen der
unteren gelenkplatte aufsetzen. auf die
bezeichnung der Flügel achten (oben,
außen links).
16. Das außenprofil nach unten auf die
gelenkplatte schieben.
17. Die obere gelenkplatte aufstecken.
18. Mit linsenkopfschrauben 3,5 x 32 mm
befestigen.
9
Montageschritte
